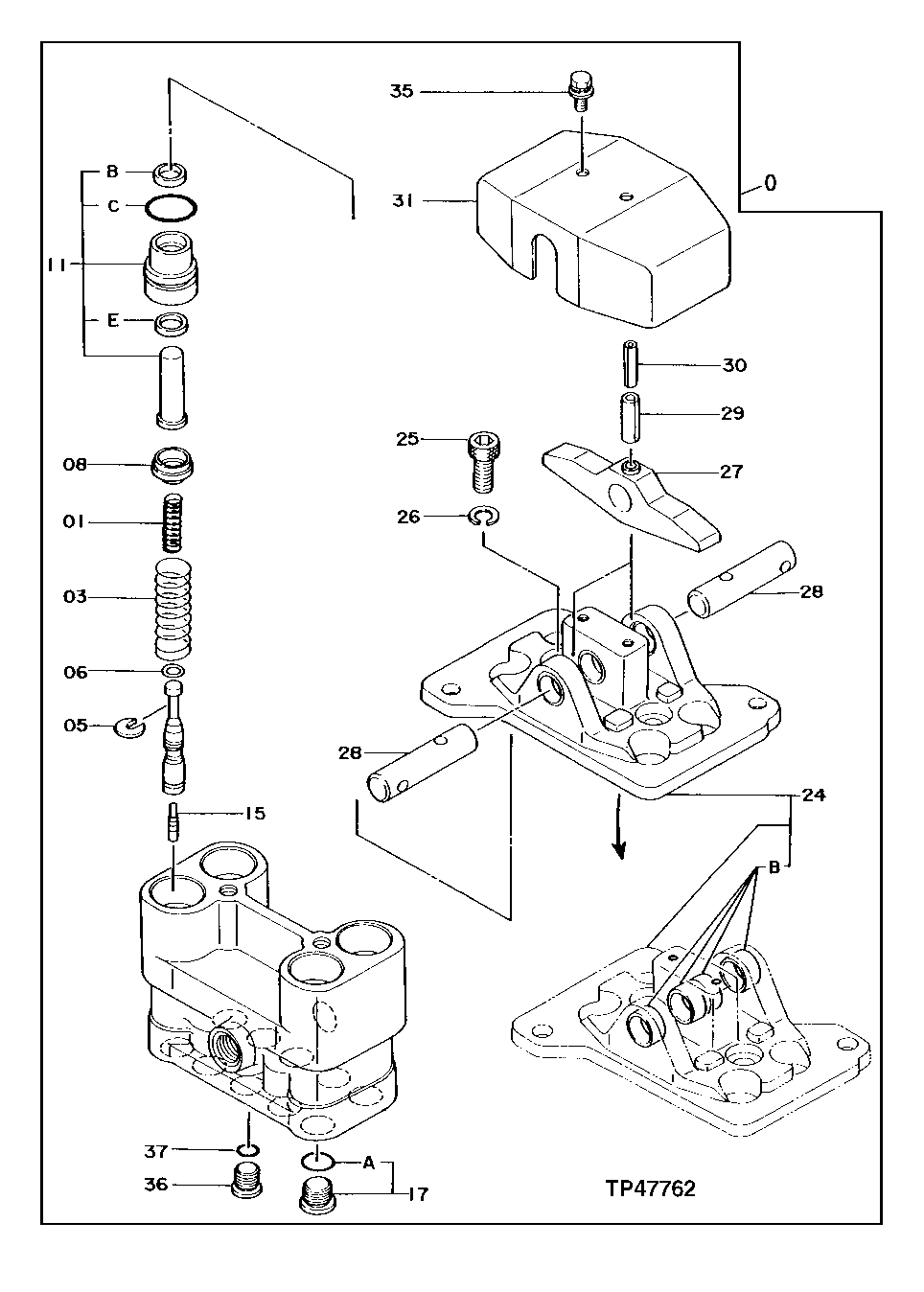

FOOT CONTROL PILOT VALVE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9073404	1	Hyd Actuated Control Valve	(SUB FOR AT128307)
1	4203421	4	Spring	(SUB FOR TH109235)
3	4203413	4	Compression Spring	(SUB FOR TH109236)
5	4177777	4	Spacer	(SUB FOR TH109216)
6	4173208	20	Shim	(SUB FOR TH109217)
8	4203412	4	Guide	(SUB FOR TH109237)
11	9089355	4	Plunger	(SUB FOR AT128176)
15	4184929	4	Piston	(SUB FOR TH109228)
17	9111583	4	FITTING PLUG	(SUB FOR AT134350)
24	9085785	1	HOLDER	(SUB FOR TH111961)
25	19M8440	2	Screw	M10 X 25
26	12M7066	2	Lock Washer	10 mm
27	3035803	2	Cam	(SUB FOR TH109243)
28	4190983	2	Pin Fastener	16 X 68 mm (0.630" X 2.677"), (SUB FOR TH109244)
29	34M7225	2	Spring Pin	8 X 28 mm, (SUB FOR 34M6402)
30	4213419	2	Spring Pin	4.750 X 28 mm (3/16" X 1.102"), (SUB FOR TH111654)
31	2022964	1	Cover	(SUB FOR TH109246)
35	12M7006	2	Lock Washer	6 mm
35	24M7054	2	Washer	6.400 X 12 X 1.600 mm
35	19M8425	2	Cap Screw	M6 X 16
36	4208977	2	Drain Plug	(SUB FOR TH111351)
37	CH11561	2	Packing	-
11B	4240150	1	Seal	(SUB FOR TH111960)
11C	U46166	1	O-Ring	24.400 X 3.100 mm (0.961" X 0.122")
11E	4240151	1	Seal	(SUB FOR TH109224)
17A	CH10570	1	O-Ring	-
24B	4238834	4	Bushing	16.073 X 18.073 X 10 mm (0.633" X 0.712" X 0.394"), (SUB FOR TH111963)
