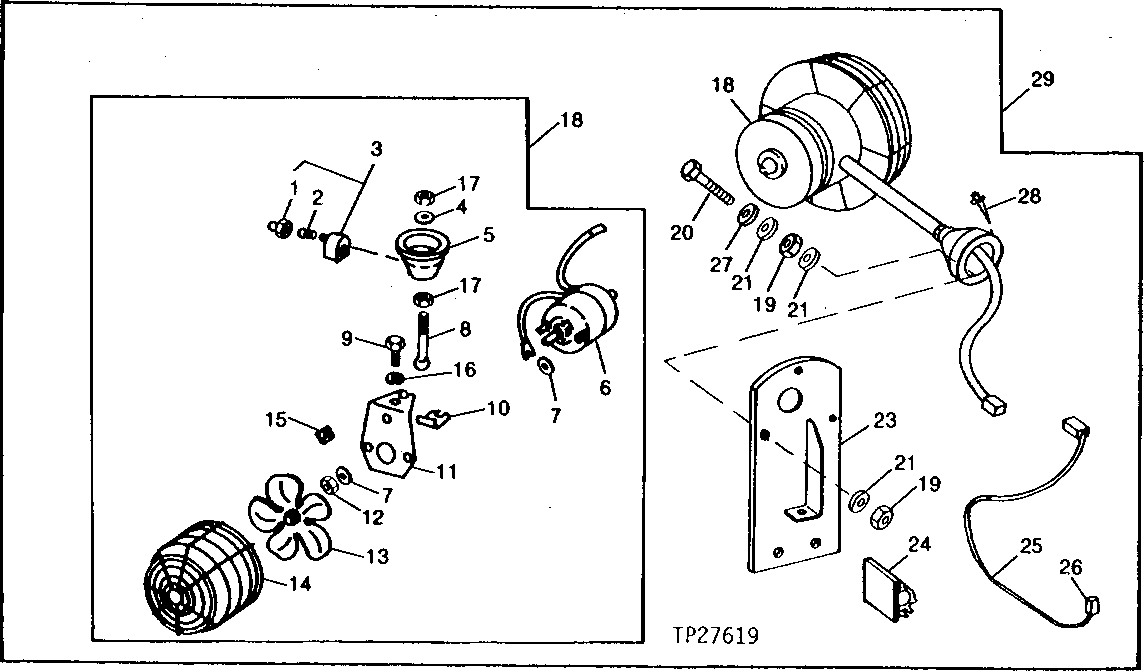

CAB CIRCULATING FAN INSTALLATION

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(SUB AU42189 OR AT41571)
2	AT41570	1	BULB	-
3	AU42189	1	SWITCH	(SUB FOR AT41571)
4	12H310	1	Lock Washer	3/8"
5	-	1	Part 5	-
6	-	1	Part 6	(SUB AT41568)
7	24H1283	2	Washer	7/32" X 1/2" X 0.049"
8	-	1	Part 8	-
9	19H2664	1	Cap Screw	5/16" X 3/4"
10	-	1	Part 10	-
11	-	1	Part 11	-
12	14H605	2	Nut	0.164"
13	AU43849	1	FAN BLADE	-
14	AT55787	1	GUARD	-
15	U46505	6	CLIP	-
16	12M7032	1	Lock Washer	8.400 mm
17	14H732	2	Nut	3/8"
18	AT41568	1	FAN	-
19	14H605	3	Nut	0.164", WITH WASHER
20	37H95	3	Screw	-
21	12M7084	9	Lock Washer	4.300 mm, (USE THREE WITH 37H95 AND SIX WITH 21H1315)
23	AT106904	1	BRACKET	-
24	AT54892	1	CLIP	-
25	T43753	1	WIRING LEAD	-
26	-	1	Part 25	NO LONGER REQUIRED
27	12H290	3	Washer	0.164"
28	H85233	3	Rivet	FAN BASE TO CAB SIDE
29	-	1	Part 28	( AT106902 DEFROSTER FAN KIT NO LONGER AVAILABLE FOR SERVICE)
