Открытый узел

Track Frame (015714 - )

Track Frame (015714 - )

Track Frame (015714 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

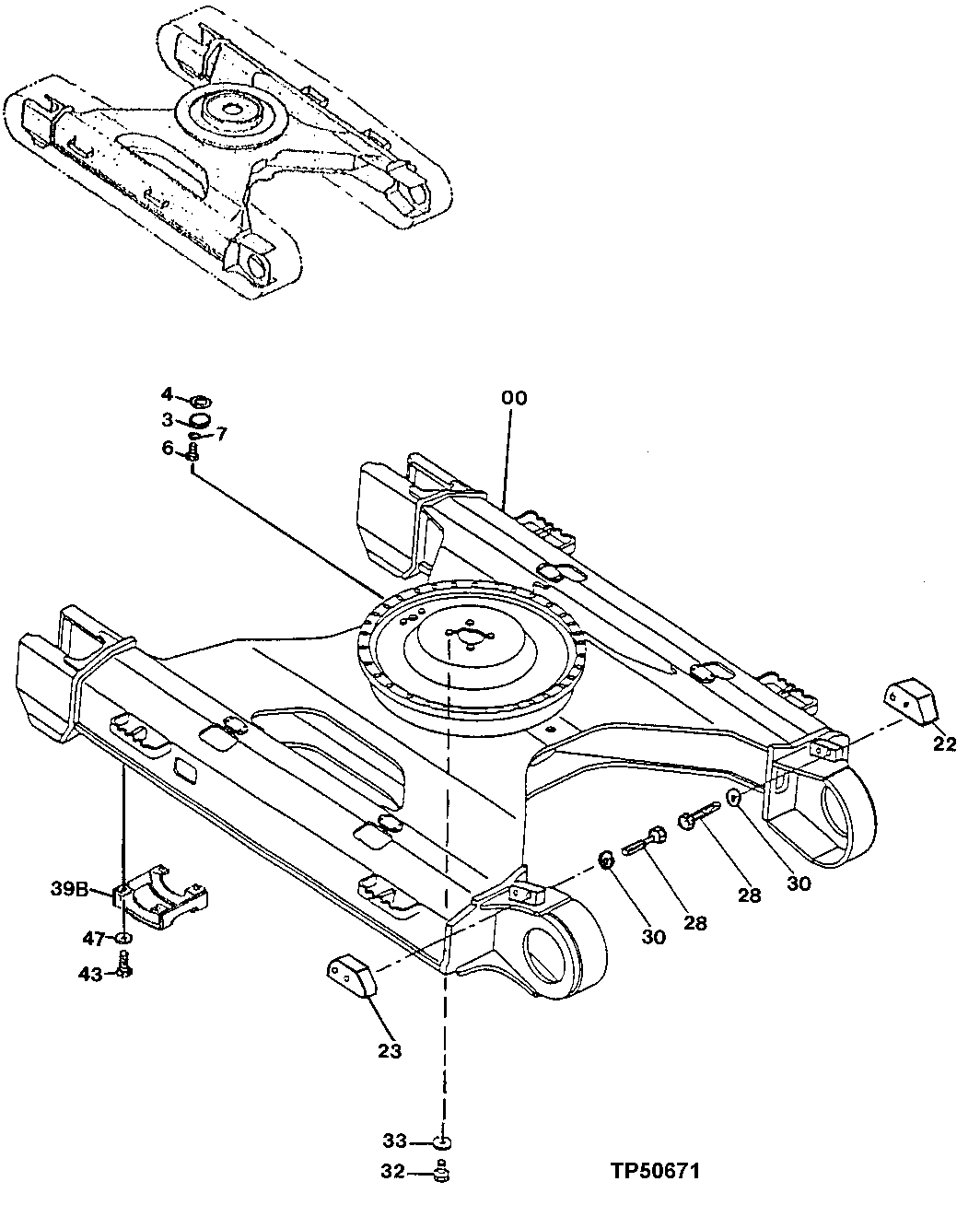

Track Frame (015714 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	-	1	Part 1	TRACK, AT154806, (NOT FOR SERVICE)
3	4128863	1	Plate	(SUB FOR TH102264)
4	4272297	1	Gasket	(SUB FOR TH110612 AND 4211149)
6	19M7938	2	Cap Screw	M10 X 20
7	12M7066	2	Lock Washer	10 mm
22	3080128	1	Retainer	(SUB FOR AT217824, THIS APPLICATION ) (SUB FOR AT181148)
23	3080129	1	Retainer	(SUB FOR AT217833, THIS APPLICATION ) (SUB FOR AT181147)
28	19M7719	4	Cap Screw	M16 X 70
30	24M7338	4	Washer	17 X 30 X 3 mm
32	19M8017	1	Cap Screw	M12 X 20
33	24M7047	1	Washer	13 X 24 X 2.500 mm
41	19M8232	8	Cap Screw	M18 X 50
43	4248682	8	Bolt	(SUB FOR AT154716)
47	4335209	8	Spacer	(SUB FOR AT163129)
39B	8059049	2	Guard	(SUB FOR AT163128)
