Открытый узел

Track Frame ( - 015713)

Track Frame ( - 015713)

Track Frame ( - 015713)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

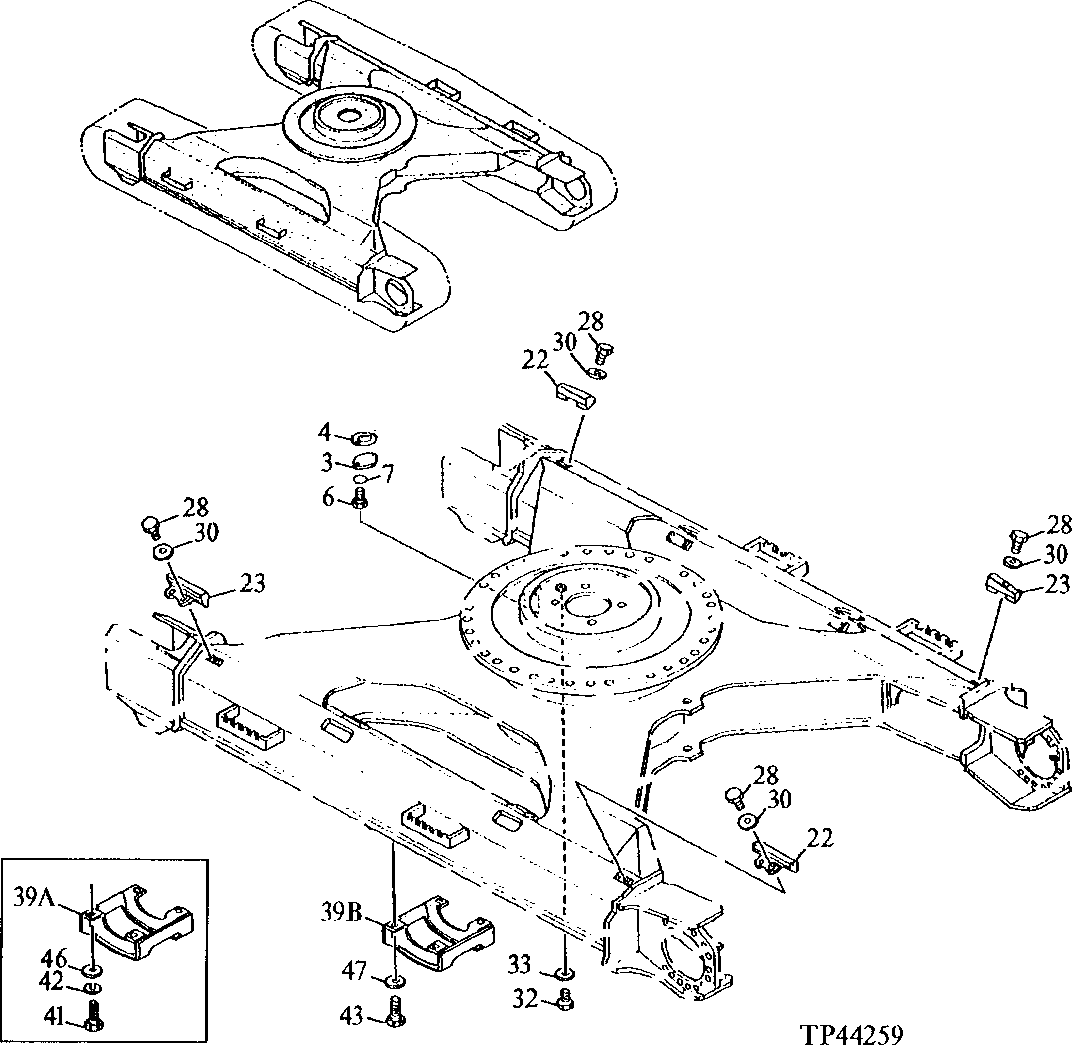

Track Frame ( - 015713)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	-	1	Part 1	TRACK (AT154806 NOT FOR SERVICE)
3	4128863	1	Plate	(SUB FOR TH102264)
4	4272297	1	Gasket	(SUB FOR TH110612 AND 4211149)
6	19M7938	2	Cap Screw	M10 X 20
7	12M7066	2	Lock Washer	10 mm
22	2031046	2	Stop	(SUB FOR AT154655)
23	2031047	2	Stop	(SUB FOR AT154656)
28	19M8011	8	Cap Screw	M12 X 30
30	M135494	8	Washer	12.500 X 35 X 4.500 mm (0.492" X 1.378" X 0.177"), (SUB FOR AT121286 OR 4183252)
32	19M8017	1	Cap Screw	M12 X 20
33	24M7047	1	Washer	13 X 24 X 2.500 mm
41	19M8232	8	Cap Screw	M18 X 50
42	12H236	8	Lock Washer	3/4"
43	4248682	8	Bolt	(SUB FOR AT154716)
46	24M7353	8	Washer	20 X 34 X 3 mm
47	4335209	8	Spacer	(SUB FOR AT163129)
39A	AT314587	2	Bracket	(SUB FOR AT154841 OR 8052020)
39B	-	2	Part 13	8059049 NOT FOR SERVICE THIS APPLICATION ( AT163128 NO LONGER AVAILABLE), (ORDER AT154841, (4) 19M8232, (4) 12H236, (4) 24M7353)
