Открытый узел

SWING DRIVE (792) [03F06]

SWING DRIVE (792) [03F06]

SWING DRIVE (792) [03F06]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

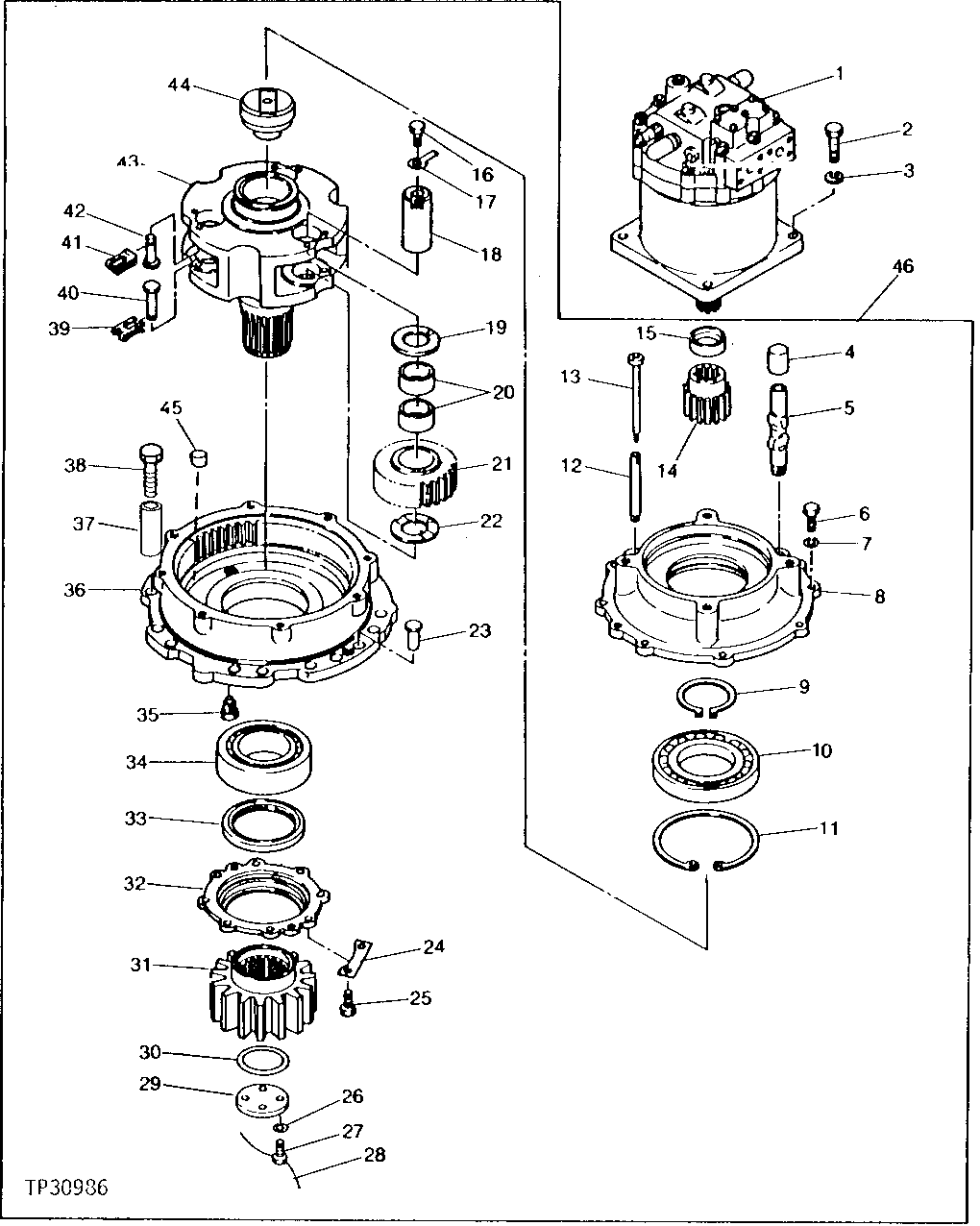

SWING DRIVE (792) [03F06]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4143908	1	HYDRAULIC MOTOR	(REMANUFACTURED) (SUB FOR TH102899, AT217341)
2	19M8639	4	Cap Screw	M20 X 70, (SUB FOR TH100504) (SUB FOR 19M8387)
3	N231749	4	Washer	(SUB FOR T33089)
4	4078070	1	CAP	(SUB FOR TH101867)
5	4078071	1	LINE	(SUB FOR TH101866)
6	TH102902	8	BOLT	-
7	12H294	8	Lock Washer	5/8", (SUB FOR TH100466)
8	-	1	Part 8	( TH102901 NO LONGER AVAILABLE)
9	4511549	1	Snap Ring	(SUB FOR TH101851)
10	TH102905	1	CYLINDRICAL ROLLER BEARING	-
11	4081167	1	SNAP RING	(SUB FOR TH101853)
12	4153322	1	LINE	(SUB FOR TH102922)
13	9714605	1	LEVEL GAUGE	(SUB FOR TH102921)
14	3025296	1	SUN GEAR	(SUB FOR TH102908)
15	4162226	1	BUSHING	(SUB FOR TH102913)
16	19M8011	6	Cap Screw	M12 X 30
17	A590412	6	Washer	(SUB FOR TH101846)
18	8027085	3	SHAFT	(SUB FOR TH102907)
19	4145090	3	WASHER	(SUB FOR TH102911)
20	4096307	6	NEEDLE BEARING	(SUB FOR TH102912)
21	3016370	3	PLANET PINION	(SUB FOR TH102910)
22	4145090	3	WASHER	(SUB FOR TH102911)
23	4080398	2	Pin Fastener	(SUB FOR TH101880)
24	4096301	4	LOCK WASHER	(SUB FOR TH102916)
25	M111432	8	GASKET	(SUB FOR TH102915)
26	12H294	4	Lock Washer	5/8", (SUB FOR TH100466)
27	4145089	4	BOLT	(SUB FOR TH102919)
28	-	2	Part 28	(MAKE FROM SIXTEEN GAUGE WIRE, CUT TO LENGTH)
29	4096300	1	DISK	(SUB FOR TH102918) (75 MM BOLT CIRCLE DIAMETER)
30	4508195	1	O-RING	(SUB FOR TH101857)
31	2017316	1	GEAR	(SUB FOR TH102917)
32	3016368	1	COVER	(SUB FOR TH102914)
33	4144554	1	SEAL	(SUB FOR TH101879)
34	TH102906	1	SPHERICAL ROLLER BEARING	-
35	960339	1	FITTING PLUG	(SUB FOR TH101869)
36	1003979	1	HOUSING	(SUB FOR TH102903)
37	4094917	12	BUSHING	(SUB FOR TH102926)
38	19M7734	12	Cap Screw	(SUB FOR TH102925)
39	4139024	5	CLIP	(SUB FOR TH101849)
40	TH102924	3	PIN FASTENER	-
41	4139024	1	CLIP	(SUB FOR TH101849)
42	4145088	3	PIN FASTENER	(SUB FOR TH102923)
43	1007153	1	PLANET PINION CARRIER	(SUB FOR TH102904)
44	4114644	1	BUSHING	(SUB FOR TH102909)
45	4156390	1	PLUG	(SUB FOR TH102928)
46	9049194	1	GEAR	(SUB FOR TH102900)
