Открытый узел

LEFT BOOM CYLINDER (792) [03E12]

LEFT BOOM CYLINDER (792) [03E12]

LEFT BOOM CYLINDER (792) [03E12]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

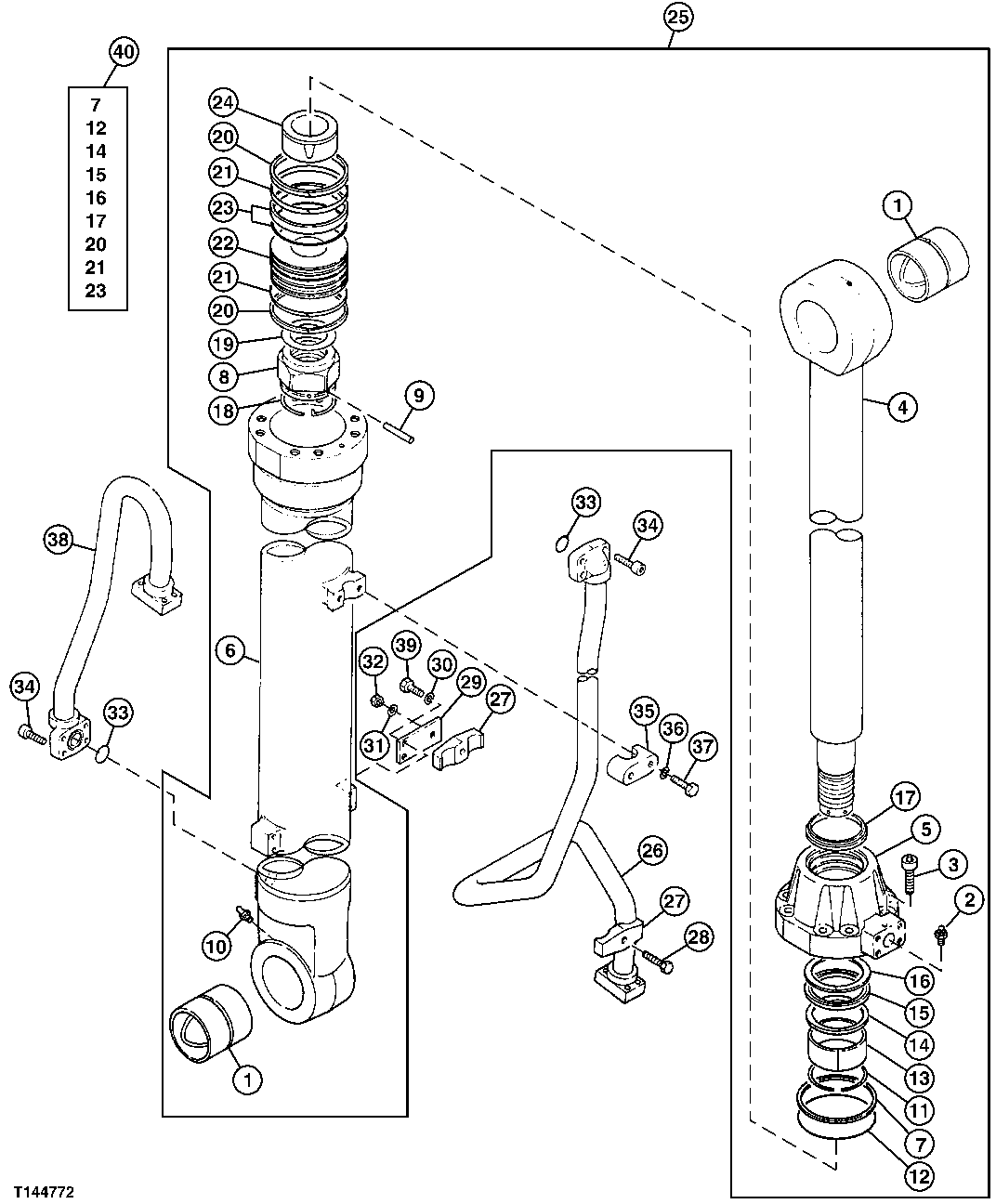

LEFT BOOM CYLINDER (792) [03E12]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	3036658	2	Bushing	(SUB FOR TH103315) (ALSO ORDER (4) TH102411) (SUB FOR TH111166)
2	0237418	1	BLEED VALVE	(SUB FOR TH102787)
3	19M8630	8	Screw	M24 X 80
4	0236804	1	ROD	(SUB FOR TH103305)
5	0237103	1	HYDR. CYLINDER ROD GUIDE	(SUB FOR TH103306)
6	0236803	1	HYDRAULIC CYLINDER BARREL	(SUB FOR TH103304)
7	TH102823	1	BACK-UP RING	(A)
8	0224110	1	NUT	(SUB FOR TH103311)
9	0224111	1	PIN	(SUB FOR TH103312)
10	TH100074	1	Lubrication Fitting	-
11	0208504	1	Wear Ring	(SUB FOR TH103308)
12	TH102822	1	O-Ring	(A)
13	0237104	1	BUSHING	(SUB FOR TH103307)
14	TH103320	1	RING	(A)
15	TH103321	1	SEAL	(A)
16	TH103322	1	BACK-UP RING	(A)
17	TH103323	1	SEAL	(A)
18	0224113	1	SNAP RING	(SUB FOR TH103313)
19	0237107	1	SHIM	(SUB FOR TH103314)
20	TH102826	2	Wear Ring	(A)
21	4S00147	2	RING	(A) (SUB FOR TH102825)
22	0237106	1	PISTON	(SUB FOR TH103310)
23	TH102824	1	SEAL	(A)
24	0237105	1	CUSHION	(SUB FOR TH103309)
25	4190499	1	HYDRAULIC CYLINDER	(SUB FOR TH106312, AT264215)
26	0237110	1	OIL LINE	(SUB FOR TH103524) (ALSO ORDER TH103318 AND (2) TH103319) (SUB FOR TH103327)
26	0237110	1	OIL LINE	(SUB FOR TH103327)
27	0237112	2	HALF CLAMP	(USE WITH TH103524) (SUB FOR TH103319)
27	0236915	2	Half Clamp	(USE WITH TH103327) (SUB FOR TH102783)
28	19M7291	1	Cap Screw	M14 X 90
29	0237111	1	STRAP	(USE WITH TH103524) (SUB FOR TH103318)
29	0236912	1	STRAP	(USE WITH TH103327) (SUB FOR TH102780)
30	12M7068	2	Lock Washer	14 MM
31	24M7085	1	Washer	15 X 28 X 2.500 MM
32	14M7169	1	Lock Nut	M14
33	AT264348	3	O-Ring	(SUB FOR TH102788)
34	19M8395	8	Screw	M12 X 40
35	0237416	1	HALF CLAMP	(SUB FOR TH102777)
36	12M7058	2	Lock Washer	12 MM, (SUB FOR 12M7067)
37	19M7363	2	Cap Screw	M12 X 60
38	0237109	1	OIL LINE	(SUB FOR TH103326)
39	19M5827	2	Cap Screw	M14 X 30
40	AT194457	1	SEAL KIT	(INCLUDES PARTS MARKED (A)) (SUB FOR TH103324)
