Открытый узел

LEFT BOOM CYLINDER (790) [03E10]

LEFT BOOM CYLINDER (790) [03E10]

LEFT BOOM CYLINDER (790) [03E10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

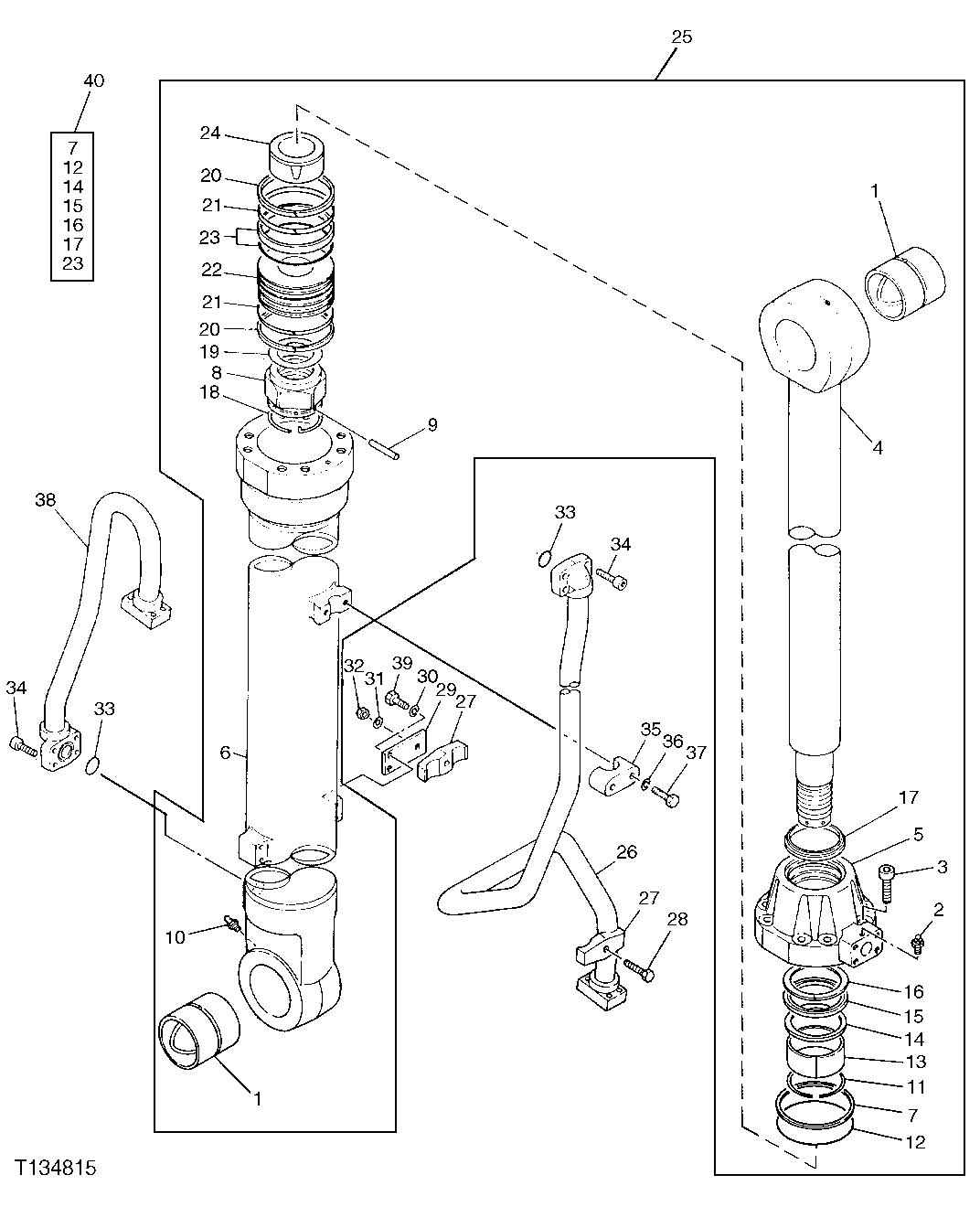

LEFT BOOM CYLINDER (790) [03E10]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	3054062	2	Bushing	(SUB FOR TH102774) (ALSO ORDER (4) TH102445) (SUB FOR AT154689)
2	0237418	1	BLEED VALVE	(SUB FOR TH102787)
3	0224117	8	SCREW	(SUB FOR TH102773)
4	0236922	1	ROD	(SUB FOR TH102763)
5	0236903	1	HYDR. CYLINDER ROD GUIDE	(SUB FOR TH102764)
6	0236921	1	HYDRAULIC CYLINDER BARREL	(SUB FOR TH102762)
7	0208508	1	BACK-UP RING	(A) (SUB FOR TH102794)
8	0236908	1	NUT	(SUB FOR TH102769)
9	0237411	1	PIN	(SUB FOR TH102770)
10	TH100074	1	Lubrication Fitting	-
11	0236905	1	SNAP RING	(SUB FOR TH102766)
12	TH102793	1	O-Ring	(A)
13	0236904	1	BUSHING	(SUB FOR TH102765)
14	0151902	1	O-RING	(A) (SUB FOR TH102789)
15	-	1	Part 15	( TH102790 NO LONGER AVAILABLE)
16	AT264349	1	BACK-UP RING	(A) (SUB FOR TH102791)
17	-	1	Part 17	( TH102792 NO LONGER AVAILABLE)
18	0237412	1	RING	(SUB FOR TH102771)
19	0236909	1	SHIM	(SUB FOR TH102772)
20	TH102797	2	Ring	-
21	4S00146	2	RING	(SUB FOR 0224107) (SUB FOR TH102796)
22	0236907	1	PISTON	(SUB FOR TH102768)
23	TH102795	1	Seal	(A)
24	0236906	1	CUSHION	(SUB FOR TH102767)
25	AT264212	1	HYDRAULIC CYLINDER	(SUB FOR TH106315)
26	0237002	1	OIL LINE	(SUB FOR TH102801)
27	0236915	2	Half Clamp	(SUB FOR TH102783)
28	19M7291	1	Cap Screw	-
29	0236912	1	STRAP	(SUB FOR TH102780)
30	12M7068	2	Lock Washer	-
31	24M7085	1	Washer	-
32	14M7169	1	Lock Nut	-
33	AT264348	3	O-Ring	(SUB FOR TH102788)
34	19M8395	8	Screw	-
35	0237416	1	HALF CLAMP	(SUB FOR TH102777)
36	12M7058	2	Lock Washer	(SUB FOR 12M7067)
37	19M7363	2	Cap Screw	(SUB FOR TH102798)
38	TH102800	1	OIL LINE	-
39	19M5827	2	Cap Screw	-
40	AT192076	1	SEAL KIT	(INCLUDES PARTS MARKED (A)) (SUB FOR TH102798)
