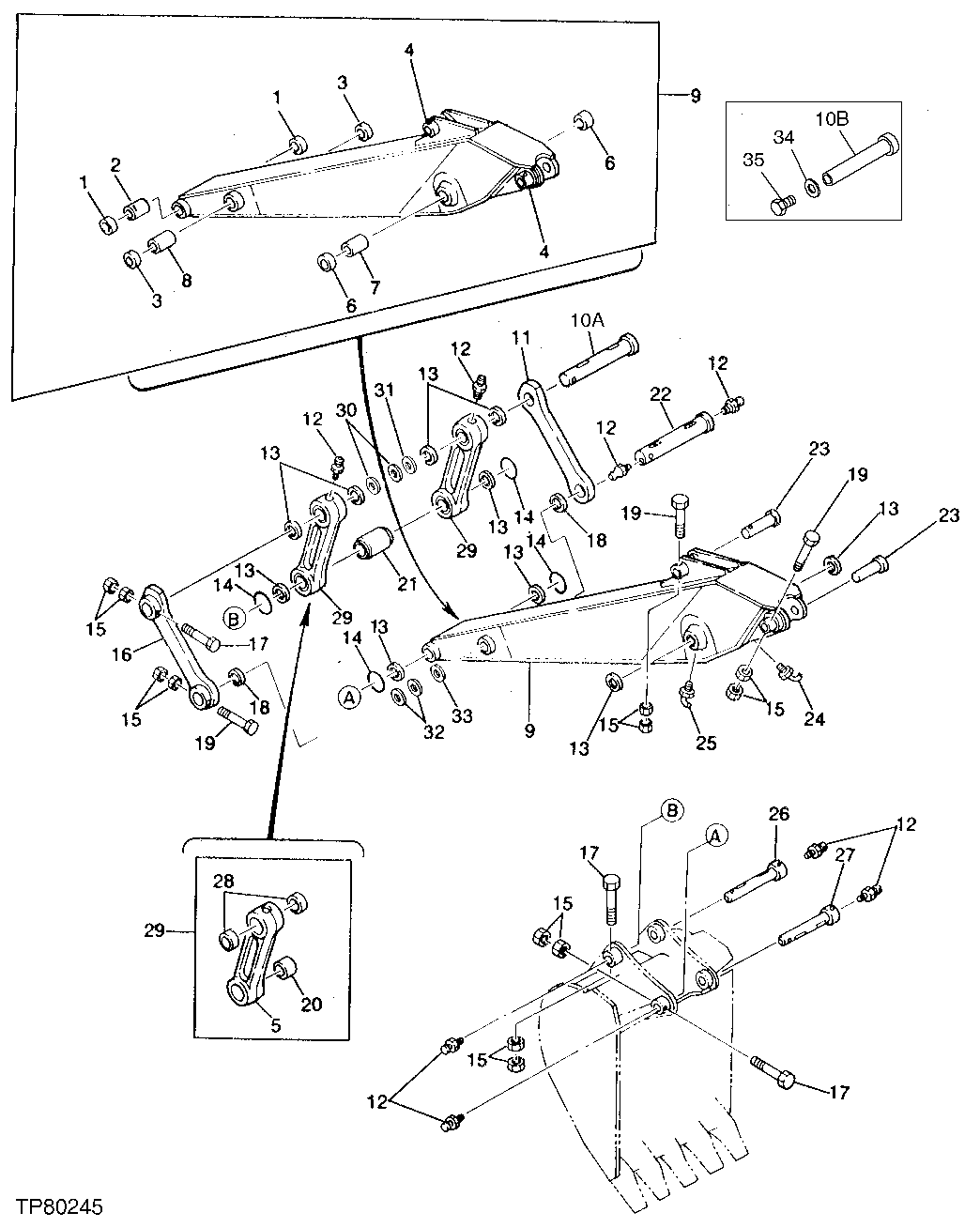

DIPPERSTICK ARM (792) [03E06]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	TH103214	2	Bushing	-
2	4143370	1	Spacer	(SUB FOR TH103215)
3	TH103216	2	Bushing	-
4	TH102409	2	Bushing	-
5	-	1	Part 5	(SUB TH103218)
6	3026077	2	Bushing	(SUB FOR TH103212)
7	4143372	1	Spacer	(SUB FOR TH103213)
8	4143371	1	Spacer	(SUB FOR TH103217)
9	9049171	1	ARM	(SUB FOR TH103363) STANDARD ARM
9	9054359	1	ARM	(SUB FOR TH103364) LONG ARM
9	9054360	1	ARM	(SUB FOR TH103365) SHORT
11	3026104	1	Link	(SUB FOR TH103223)
12	TH100074	8	Lubrication Fitting	-
13	TH102411	10	Seal	-
14	4100180	4	O-Ring	(SUB FOR TH103229)
15	14M7277	12	Nut	M20
16	8026311	1	Link	(SUB FOR TH103222)
17	19M8100	3	Cap Screw	M20 X 180, (SUB FOR TH103500)
18	TH102445	2	Seal	(I.D. 100 MM - O.D. 115 MM)
19	19M8503	3	Cap Screw	M20 X 160
20	3028854	1	Bushing	(SUB FOR TH103221)
21	4155763	1	Bushing	(SUB FOR TH103224)
22	3026130	1	PIN FASTENER	(SUB FOR TH103225)
23	TH103204	2	Pin	-
24	T116334	2	Lubrication Fitting	(SUB FOR TH100075)
25	T116334	1	Lubrication Fitting	(SUB FOR TH100075)
26	TH112086	1	Pin Fastener	(SUB FOR TH103227) (USE IF AVAILABLE)
26	TH112086	1	Pin Fastener	(SUB FOR TH103227)
27	AT164648	1	Pin Fastener	(SUB FOR TH103228) (USE IF AVAILABLE)
27	AT164648	1	Pin Fastener	(SUB FOR TH112087 OR TH103228)
28	3026073	2	BUSHING	(SUB FOR TH103220)
29	9049172	2	LINK	(SUB FOR TH103218)
30	4189839	2	Washer	(SUB FOR TH106305)
31	4189838	1	Washer	(SUB FOR TH106306)
32	TH106307	2	Washer	-
33	TH104296	1	Washer	-
34	AT189263	1	Bushing	(HEAVY DUTY APPLICATIONS) (OPTIONAL) (USE WITH AT189262 AND 19M7488)
35	19M7488	1	Cap Screw	M16 X 40, (HEAVY DUTY APPLICATIONS) (OPTIONAL) (USE WITH AT189262 AND AT189263)
10A	TH111182	1	Pin Fastener	(STANDARD) (SUB FOR TH103226)
10B	AT189262	1	Pin	(HEAVY DUTY APPLICATIONS) (OPTIONAL) (USE WITH 19M7488 AND AT189263)
