Открытый узел

CONTROL LEVER ASSIST VALVE [03D16]

CONTROL LEVER ASSIST VALVE [03D16]

CONTROL LEVER ASSIST VALVE [03D16]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

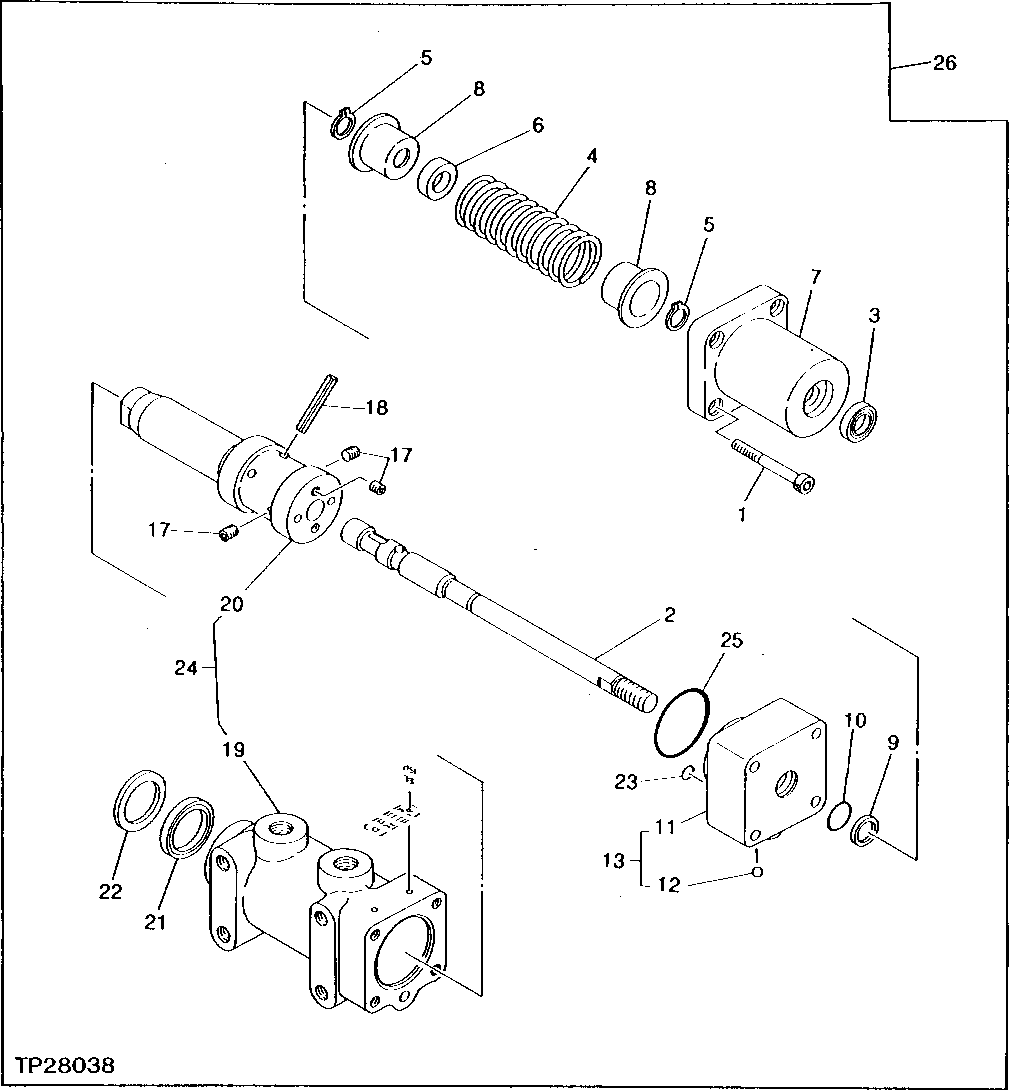

CONTROL LEVER ASSIST VALVE [03D16]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8541	4	Screw	M6 X 50, (SUB FOR TH102707)
2	0208702	1	VALVE SPOOL	(SUB FOR TH102700)
3	0208712	1	SEAL	(SUB FOR TH102712)
4	0208706	1	COMPRESSION SPRING	(SUB FOR TH102704)
4	0236601	1	COMPRESSION SPRING	(SUB FOR TH103293) BOOM
4	0236501	1	COMPRESSION SPRING	(SUB FOR TH103295) ARM
5	40M7202	2	Snap Ring	(SUB FOR TH102715) (SUB FOR 40M1819)
6	0208705	1	STOP	(SUB FOR TH102703)
7	0208703	1	COVER	(SUB FOR TH102701)
8	0208704	2	HOLDER	(SUB FOR TH102702)
9	0208710	1	SCRAPER RING	(SUB FOR TH102710)
10	0208708	1	SEAL	(SUB FOR TH102708)
11	-	1	Part 13	(SUB TH102716)
12	-	1	Part 14	(SUB TH102716)
13	0208716	1	HOLDER	(SUB FOR TH102716)
17	22M7111	4	Set Screw	M6 X 6, (SUB FOR TH102713)
18	34M7141	1	Spring Pin	5 X 30 MM, (SUB FOR TH102714) (SUB FOR 34M7033)
19	-	1	Part 18	(SUB TH102699)
20	-	1	Part 19	(SUB TH102699)
21	0208709	1	PACKING	(SUB FOR TH102709)
22	0208711	1	SCRAPER RING	(SUB FOR TH102711)
23	CH10567	1	Packing	(SUB FOR TH102705)
24	0208701	1	HOUSING	(SUB FOR TH102699)
25	957474	1	O-Ring	(SUB FOR TH100856) (SUB FOR TH102706)
26	-	1	Part 25	( TH102025 NO LONGER AVAILABLE - SUB COMPONENTS)
26	-	1	Part 26	BOOM ( TH103010 NO LONGER AVAILABLE AS ASSEMBLY - ORDER INDIVIDUAL COMPONENTS)
26	-	1	Part 27	ARM ( TH103011 NOT AVAILABLE AS AN ASSEMBLY - ORDER AS INDIVIDUAL COMPONENTS)
