AUXILIARY VALVE CONTROL PEDAL AND LINKAGE [03E01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

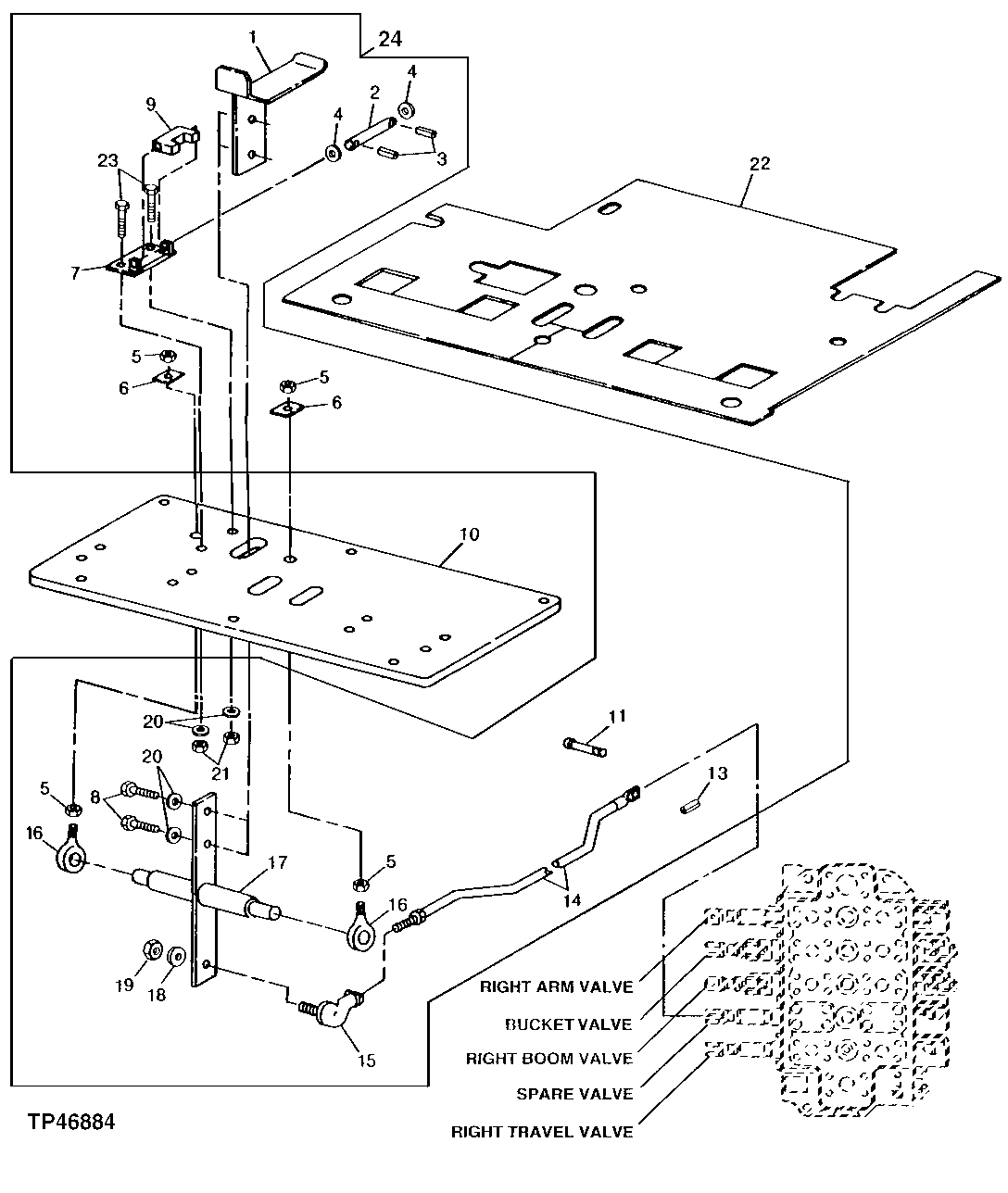

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	9721167	1	PEDAL	(SUB FOR TH107009)
2	4153761	1	PIN	(SUB FOR TH107011)
3	11M7099	2	Cotter Pin	(SUB FOR TH102069)
4	24M7055	2	Washer	8.400 X 16 X 1.600 MM, (SUB FOR TH100280)
5	14M7276	4	Nut	(SUB FOR TH101725)
6	-	2	Part 6	( E53005 NO LONGER AVAILABLE FOR SERVICE)
7	9727017	1	BRACKET	(SUB FOR TH107012)
8	19M8761	2	Screw	M10 X 22, (SUB FOR TH100456)
9	4153762	1	PLATE	(SUB FOR TH107010)
10	-	1	Part 10	( TH102039 NO LONGER AVAILABLE)
11	4131437	1	PIN FASTENER	(SUB FOR TH102011) (SUB FOR P54311)
13	11M7082	1	Cotter Pin	2.500 X 25 MM, (SUB FOR TH100264) (SUB FOR 11M7081)
14	9727014	1	ROD	(SUB FOR TH107016)
15	4056020	1	BALL JOINT	(SUB FOR TH100311)
16	4086698	2	TIE ROD END	(SUB FOR TH103837)
17	9727018	1	LEVER	(SUB FOR TH107017)
18	12H301	1	Lock Washer	1/2"
19	M501210	1	NUT	(SUB FOR TH100312)
20	12M7066	4	Lock Washer	10 MM, (SUB FOR TH100417)
21	14M7274	2	Nut	M10
22	-	1	Part 21	(NOT AVAILABLE FOR SERVICE)
23	19M7402	2	Cap Screw	-
24	AT107361	1	KIT	WHOLEGOODS (AUXILIARY VALVE)

AUXILIARY VALVE CONTROL PEDAL AND LINKAGE [03E01]
