FRONT SUPPORT LINKAGE (TRIPLE LINK SUSPENSION)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8017	6	Cap Screw	M12 X 20
2	24M7102	6	Washer	13.500 X 44 X 4 mm
3	R186285	4	Shear Pin	-
4	L114111	2	Shear Pin	-
5	RE199206	1	Hydraulic Cylinder	R.H.
6	RE201086	1	Hydraulic Cylinder	L.H.
7	RE288103	1	Rod	(SUB FOR RE182881)
8	19M7372	2	Cap Screw	M5 X 16
9	AL113843	1	Sensor	-
10	R237716	1	Bracket	-
11	19M7162	2	Cap Screw	M8 X 16
12	24M7027	2	Washer	5.300 X 10 X 1 mm
13	14M7297	2	Nut	M5
14	L36272	1	Ball Stud	-
15	R243271	1	Arm	-
16	14M7272	3	Nut	M6
17	24H1302	1	Washer	13/32" X 11/16" X 0.035"
18	L79239	1	Retainer	-
19	RE243273	1	Tie Rod Assembly	-
19	56M7006	2	Ball Joint Socket	-
19	14M7272	2	Nut	M6
20	L36272	1	Ball Stud	-
21	58M5632	2	Lubrication Fitting	-
22	21M7216	2	Screw	M4 X 20
23	24M7117	2	Washer	4.300 X 9 X 0.800 mm
24	AL113868	1	Sensor	-
25	R98502	1	Ring	-
26	58M5573	1	Lubrication Fitting	-

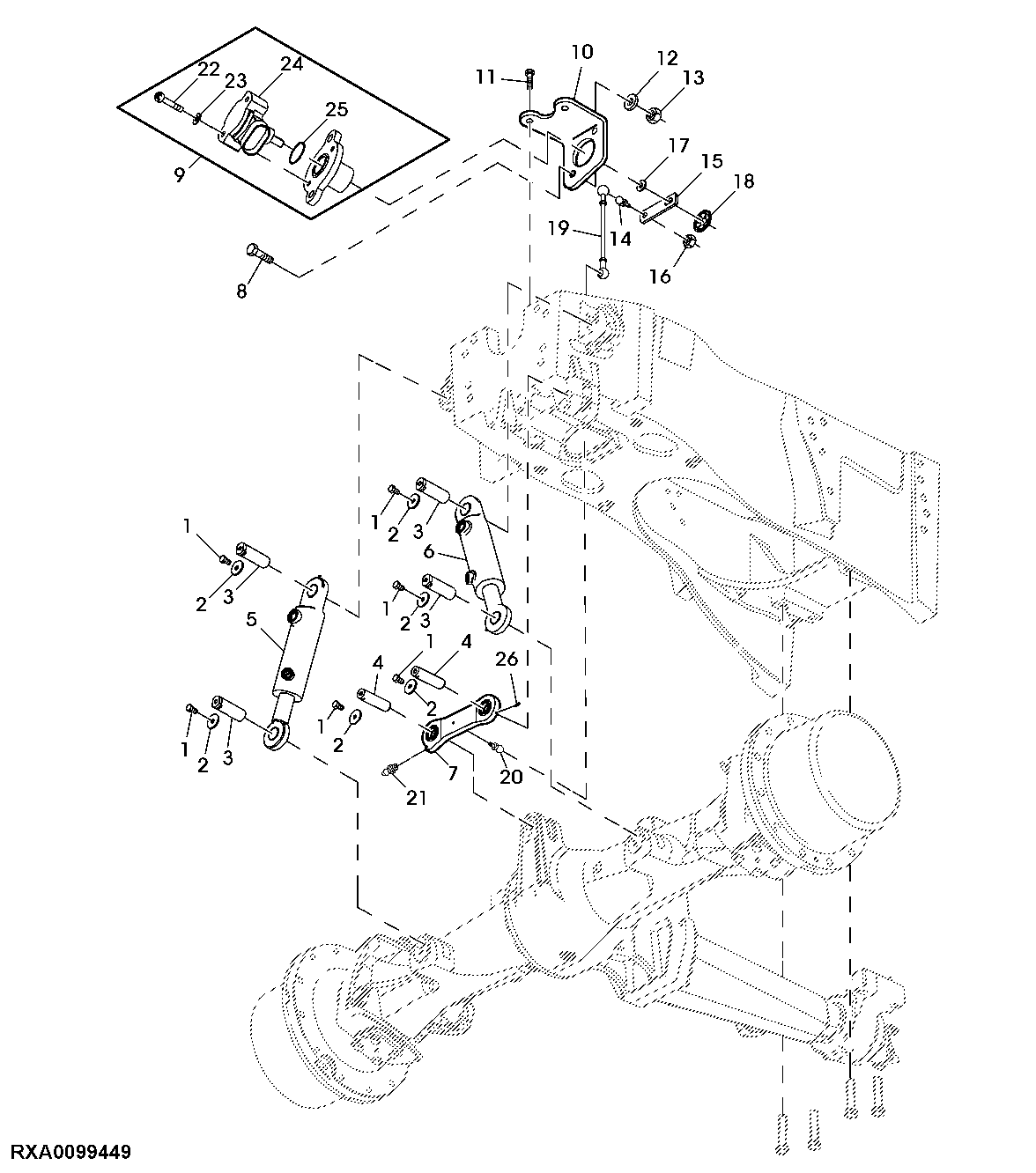

FRONT SUPPORT LINKAGE (TRIPLE LINK SUSPENSION)
