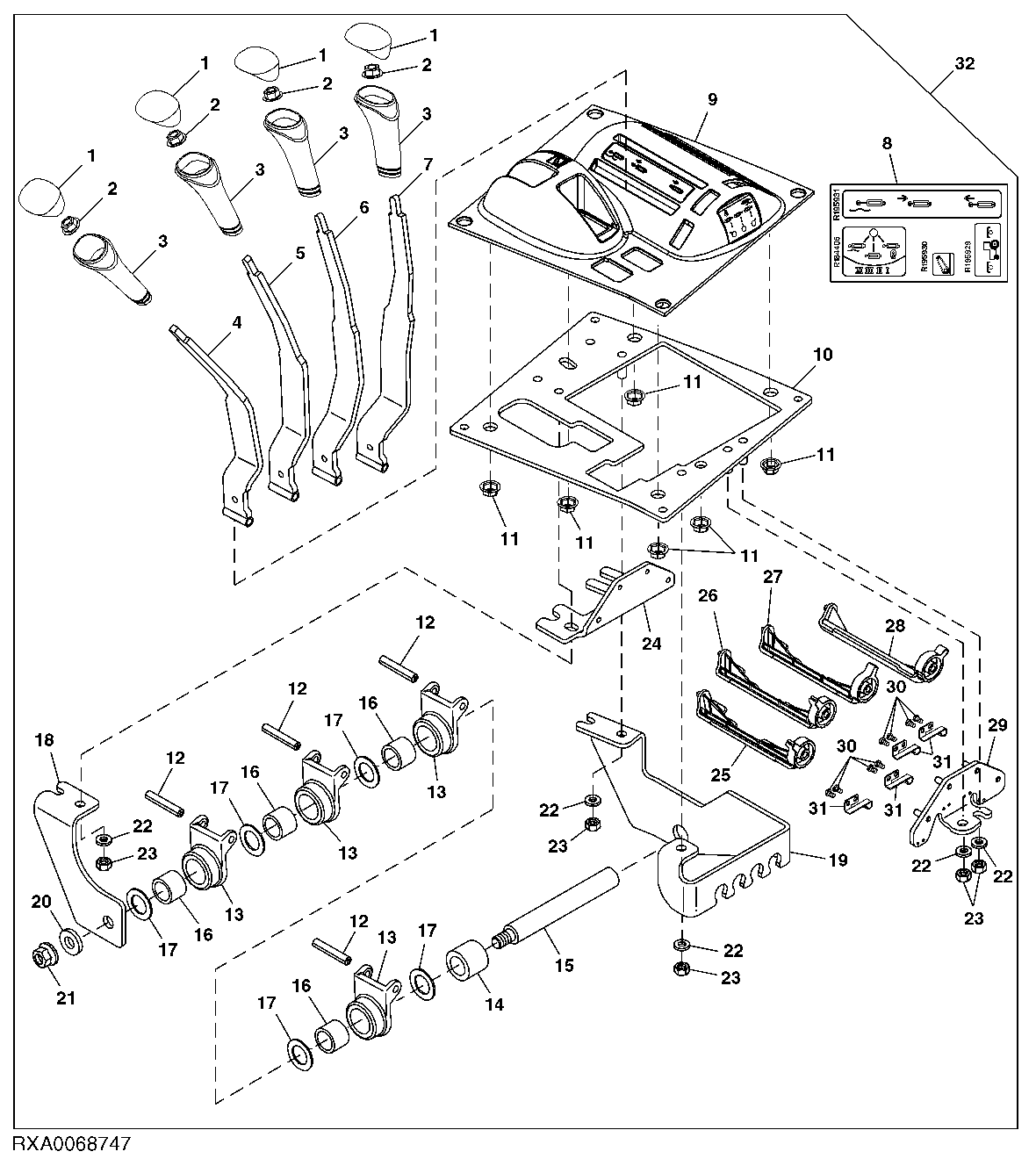

SELECTIVE CONTROL LEVERS AND LINKAGE (4SCV)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M113899	4	Insert	-
2	M111717	4	Nut	-
3	L77747	4	Knob	-
4	RE180551	1	Lever	-
5	RE180552	1	Lever	-
6	RE181400	1	Lever	-
7	RE181401	1	Lever	-
8	RE195929	1	Label Kit	-
9	R180563	1	Housing	-
10	RE259361	1	Plate	(SUB FOR RE193710)
11	M147618	6	Push Nut	-
12	34H385	4	Spring Pin	1/4" X 1-3/4"
13	R184410	4	Pivot	-
14	R195356	1	Spacer	-
15	R180557	1	Stud	-
16	JD9954	4	Cylindrical Roller Bearing	-
17	E39637	5	Thrust Bearing Race	-
18	R259359	1	Bracket	(SUB FOR R184408)
19	R184407	1	Bracket	-
20	24M7111	1	Washer	13 X 25 X 3 mm
21	14M7299	1	Flange Nut	M12
22	24M7055	7	Washer	8.400 X 16 X 1.600 mm
23	14M7273	7	Nut	M8
24	R322377	1	Bracket	(SUB FOR R180555)
25	R184417	1	Detent	-
26	R208241	1	Detent	-
27	R208242	1	Detent	-
28	R184418	1	Detent	-
29	RE208376	1	Bracket	-
30	21M7350	8	Screw	M3 X 4
31	R113356	4	Spring	-
32	RE185285	1	Control	-

SELECTIVE CONTROL LEVERS AND LINKAGE (4SCV)
