SHIFTER UNIT (THREE LEVER SHIFT)

SHIFTER UNIT (THREE LEVER SHIFT)

SHIFTER UNIT (THREE LEVER SHIFT)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

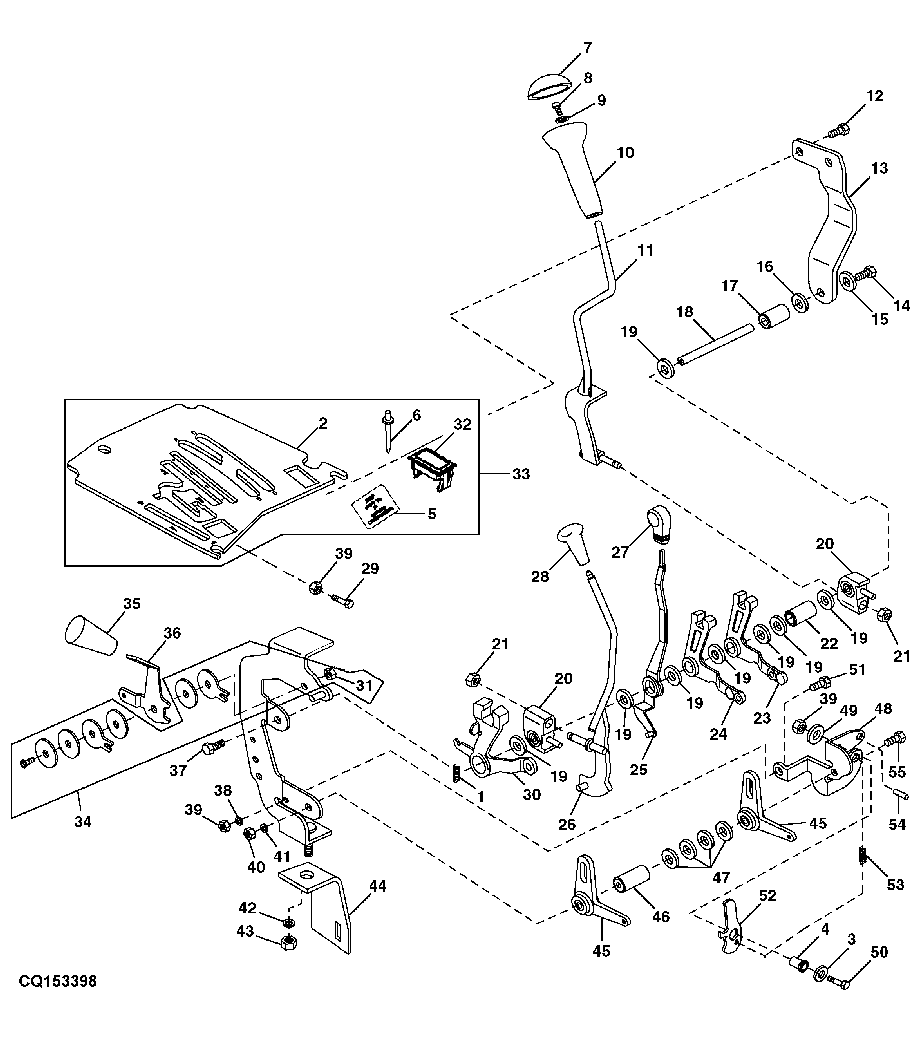

SHIFTER UNIT (THREE LEVER SHIFT)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T25530	1	Spring	-
2	R156058	1	Label	-
3	12M7006	1	Lock Washer	6 mm
4	M120376	1	Bushing	(ORDER RE151977 OR RE156909)
5	R115754	1	Label	(ENGLISH)
6	R125955	19	Rivet	-
7	L113018	1	Insert	-
8	19M7560	1	Cap Screw	M6 X 16
9	24M7088	1	Washer	6.600 X 12 X 1.600 mm
10	L77805	1	Knob	-
11	RE69713	1	Lever	-
12	19M7162	2	Cap Screw	M8 X 16
13	R134452	1	Bracket	-
14	19M7163	1	Cap Screw	M8 X 25
15	12M7065	2	Lock Washer	8 mm
16	24H1933	1	Washer	-
17	28H1933	1	Bushing	0.824" X 1.050" X 1-1/8"
18	R134440	1	Shaft	OUT
18	R128333	1	Shaft	IN
19	24H1274	7	Washer	49/64" X 1-1/4" X 0.048"
20	RE69505	2	Pivot	-
21	14M7400	2	Lock Nut	M10
22	M86470	1	Spacer	-
23	RE71279	1	Arm	-
24	RE69709	1	Arm	-
25	RE69383	1	Lever	(INCLUDES JD9954 AND 24H1400)
25	R134408	1	Extension Spring	-
26	RE69289	1	Lever	-
27	R161384	1	Knob	-
28	R161381	1	Knob	-
29	19M7160	1	Cap Screw	M6 X 30
30	RE69506	1	Arm	-
31	14M7152	1	Nut	M10
32	M115279	1	Plug	-
33	RE156071	1	Control Lever	-
33	RE156072	1	Pin	-
34	RE56190	1	Lever Kit	-
35	R161383	1	Knob	-
36	R134996	1	Lever	-
37	19M7163	2	Cap Screw	M8 X 25
38	24M7293	1	Washer	6.500 X 13 X 1.600 mm
39	14M7272	6	Nut	M6
40	14M7273	1	Nut	M8
41	12M7065	3	Lock Washer	8 mm
42	24M7028	1	Washer	10.500 X 20 X 2 mm
43	14M7274	1	Nut	M10
44	R117563	1	Support	-
45	RE69508	2	Arm	-
46	R134400	1	Shaft	-
47	24H1388	4	Washer	25/32" X 15/16" X 0.036"
48	R135620	1	Bracket	-
49	12M7065	1	Lock Washer	8 mm
50	19M7933	1	Cap Screw	M6 X 25
51	19M7077	1	Cap Screw	M6 X 20
52	R135622	1	Stop	-
53	L110485	1	Extension Spring	-
54	19M7933	1	Cap Screw	M6 X 25
55	19M7270	1	Cap Screw	M8 X 65
