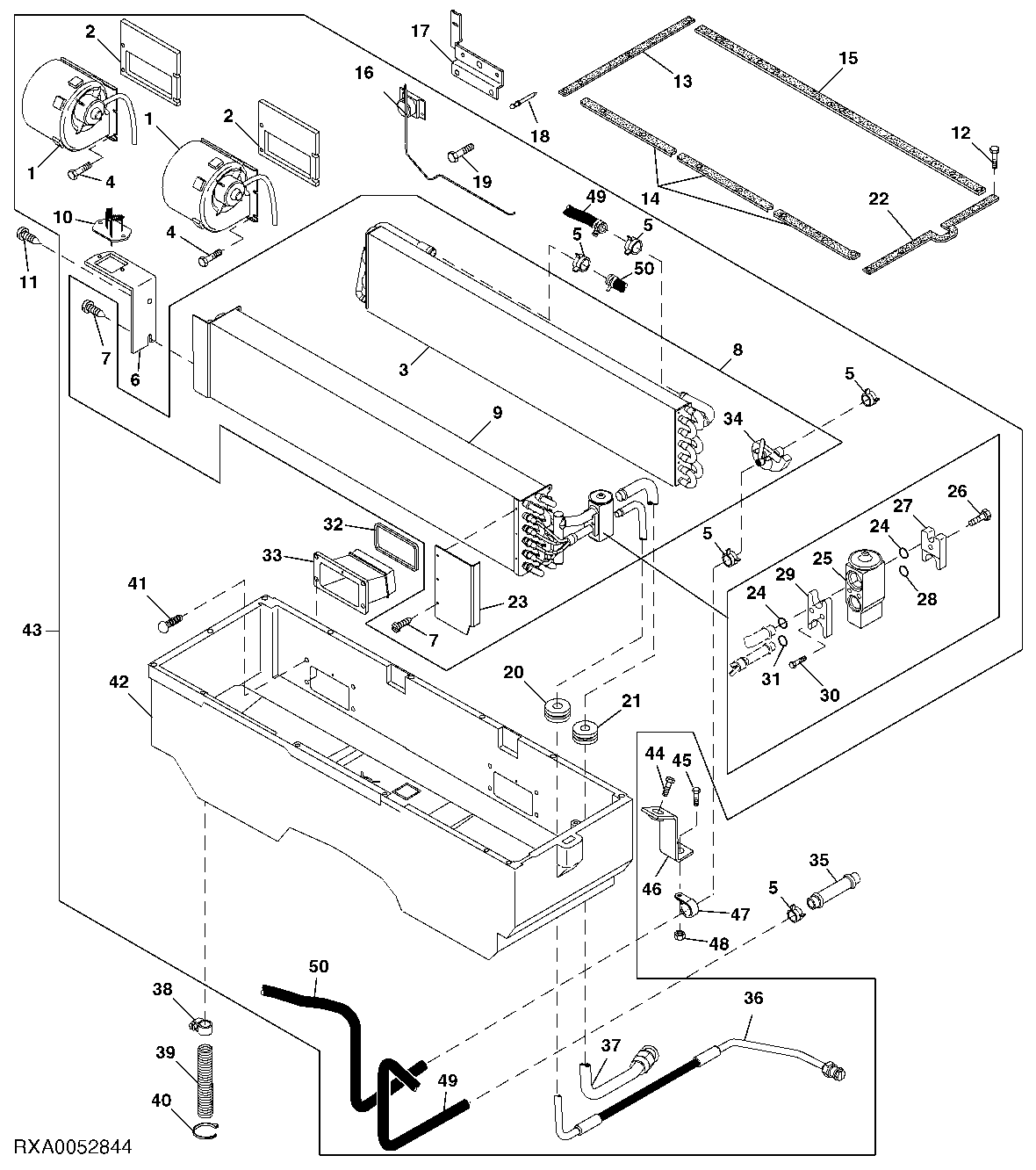

HEATER / A/C-UNIT SPLIT CORE

HEATER / A/C-UNIT SPLIT CORE

HEATER / A/C-UNIT SPLIT CORE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

HEATER / A/C-UNIT SPLIT CORE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL110881	2	Blower	-
2	R115928	2	Insulator	-
3	AL154342	1	Core	-
4	19M7863	8	Screw	M6 X 25
5	R117721	5	Clamp	-
6	R171328	1	Bracket	-
7	37M7073	1	Screw	-
8	RE180243	1	Heat Exchanger	-
9	RE176560	1	Evaporator	-
10	RE171329	1	Resistor	-
11	19M7863	2	Screw	M6 X 25
12	37H164	14	Screw	-
13	R106181	1	Gasket	-
14	R106288	1	Gasket	-
15	R106287	1	Gasket	-
16	AH144020	1	Switch	-
17	L77843	1	Bracket	-
18	M67899	2	Rivet	-
19	19M7372	2	Cap Screw	M5 X 16
20	L76256	1	Grommet	-
21	R132031	1	Grommet	-
22	R114676	1	Gasket	-
23	R180007	2	Bracket	-
24	R33259	1	O-Ring	-
25	RE174764	1	Valve	-
26	19M8666	1	Screw	M6 X 16
27	R125223	1	Plate	FRONT
28	R10093	2	O-Ring	-
29	L77943	1	Plate	REAR
30	PT11778	2	Bolt	-
31	R113050	1	O-Ring	-
32	R110949	2	Gasket	-
33	R107923	2	Air Duct	-
34	AT193500	1	Hand Operated Valve	-
34	RE47070	1	Valve	-
35	R118305	1	Coupling	-
36	RE46483	1	Line	-
37	RE65804	1	Line	-
38	AR48236	2	Clamp	-
39	R106180	2	Conduit	-
40	R44302	2	Tie Band	-
41	R117722	11	Clamp	-
42	RE58059	1	Housing	-
43	RE175949	1	Module	-
44	19M7286	1	Cap Screw	M6 X 25
45	19M7867	1	Screw	M8 X 25
46	RE58061	1	Support	-
47	T38377	1	Clamp	-
48	14M7298	1	Flange Nut	M8
49	-	1	Part 50	(INLET) (SUB FOR TY22328)
50	-	1	Part 51	(OUTLET)
