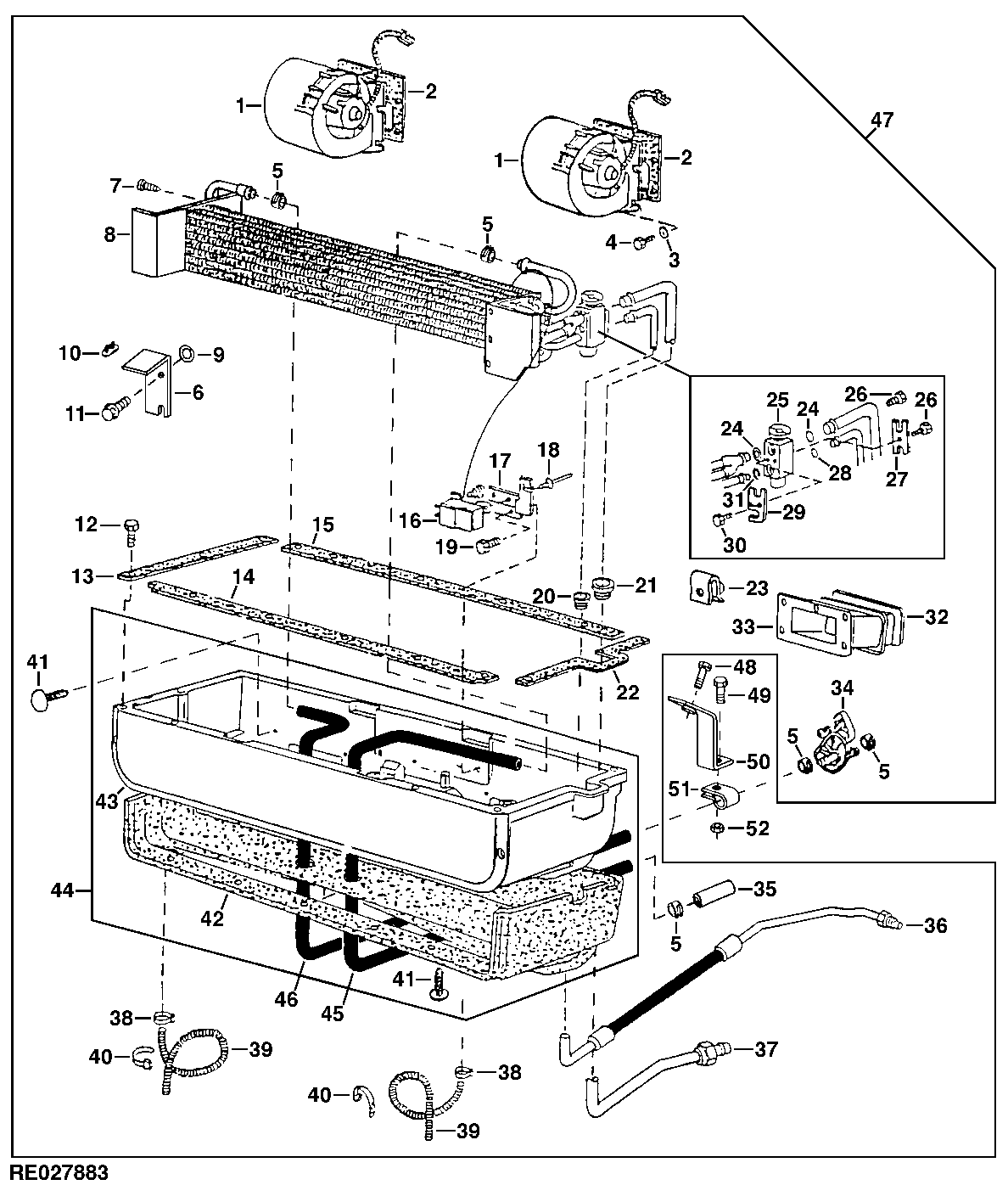

HEATER / A/C-UNIT

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL110881	2	Blower	(European Version)
2	R115928	2	Insulator	-
3	R117723	8	Nut	-
4	19M7863	8	Screw	M6 X 25
5	R117721	5	Clamp	-
6	R112592	1	Bracket	-
7	37M7179	1	Screw	-
8	RE180243	1	Heat Exchanger	SUB FOR RE152404
9	R117723	2	Nut	-
10	RE49636	1	Resistor	(SUB RE171329 AND R171328)
11	19M7863	2	Screw	M6 X 25
12	37H164	14	Screw	-
13	R106181	1	Gasket	-
14	R106288	1	Gasket	-
15	R106287	1	Gasket	-
16	AH144020	1	Switch	-
17	L77843	1	Bracket	-
18	M67899	2	Rivet	-
19	19M7372	2	Cap Screw	M5 X 16
20	L76256	1	Grommet	-
21	R132031	1	Grommet	-
22	R114676	1	Gasket	-
23	M84972	2	Nut	-
24	R33259	1	O-Ring	-
24	T143169	1	O-Ring	-
25	RE57575	1	Valve	-
26	19M8666	1	Screw	M6 X 16
27	R125223	1	Plate	FRONT
28	R10093	2	O-Ring	-
29	L77943	1	Plate	REAR
30	PT11778	2	Bolt	-
31	R113050	1	O-Ring	-
32	R110949	2	Gasket	-
33	R107923	2	Air Duct	(Outlet)
34	RE47070	1	Valve	-
35	R118305	1	Coupling	-
36	RE46483	1	Line	-
37	RE65804	1	Line	-
38	AR48236	2	Clamp	-
39	R106180	2	Conduit	-
40	R44302	2	Tie Band	-
41	R117722	11	Clamp	-
42	R110406	1	Insulator	-
43	RE58059	1	Housing	-
44	RE56143	1	Housing	INCL KEYS 41, 42, 43, 44, 45 & 46
45	-	1	Part 46	(Outlet) (SUB FOR TY22328)
46	-	1	Part 47	(Inlet)
47	RE65801	1	Module	ORDER RE152405
47	RE152405	1	Module	ORDER RE175949
47	RE175949	1	Module	-
48	19M7286	1	Cap Screw	M6 X 25
49	19M7867	1	Screw	M8 X 25
50	RE58061	1	Support	-
51	T38377	1	Clamp	-
52	14M7298	1	Flange Nut	M8
..	M64850	1	Sealant	-
