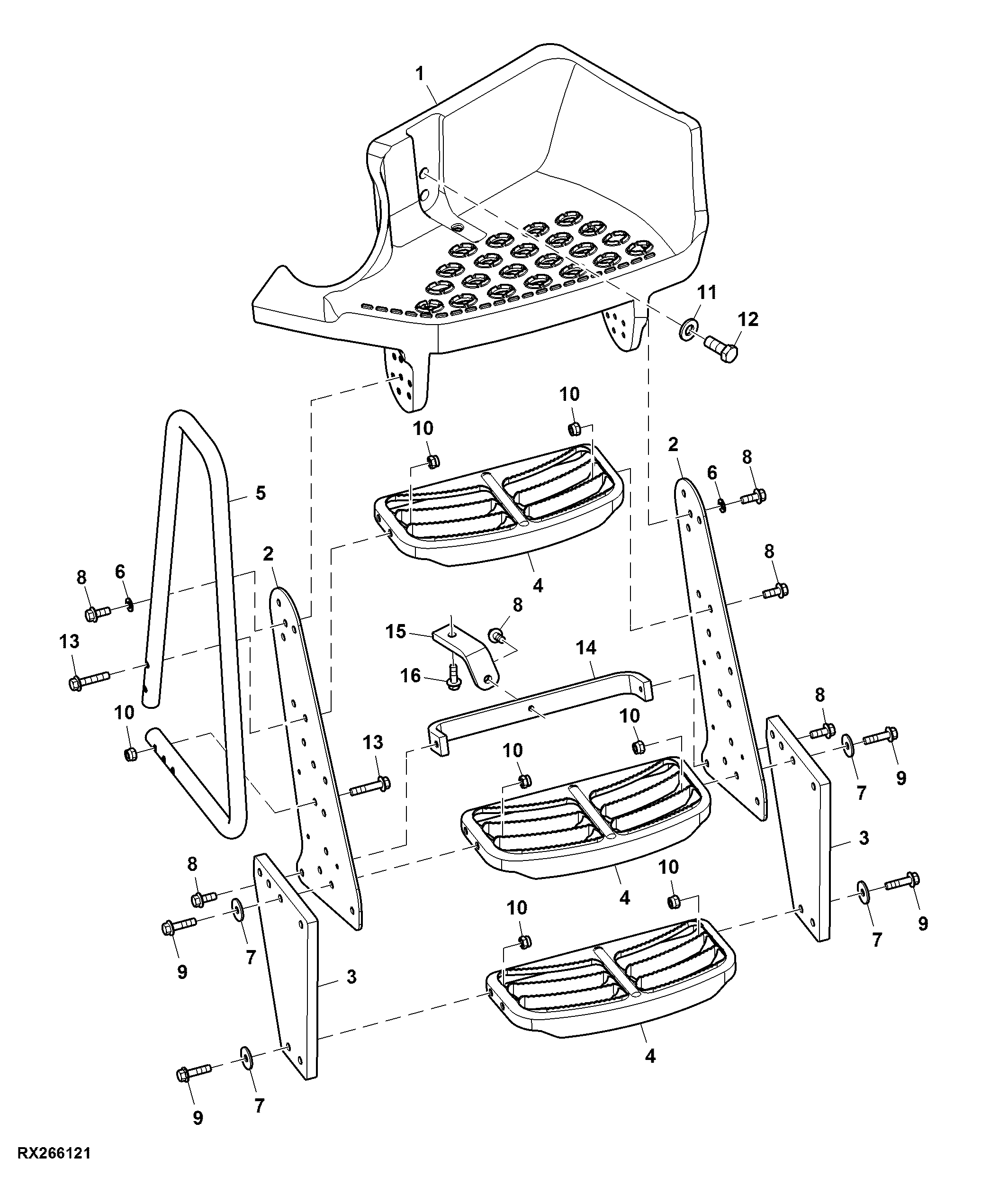

Step, LH Assembly (043071 - ), ( - 044008)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R304858	1	Platform	(Refer DTAC Solution 104444)
2	R556874	2	Plate	-
3	R344084	2	Strap	-
4	R151799	3	Step	-
5	R203354	1	Handrail	-
6	24M7346	8	Washer	11 X 20 X 2 mm
7	24M7101	10	Washer	11 X 34 X 3 mm
8	19M7785	14	Screw	M10 X 25
9	19M7804	10	Screw	M10 X 40
10	14M7517	17	Lock Nut	M10
11	24M7241	2	Washer	17 X 34 X 4 mm
12	19M7488	2	Cap Screw	M16 X 40
13	19M7806	4	Screw	M10 X 50
14	R214675	1	Plate	-
15	R556875	1	Support	-
16	19M7786	1	Screw	M10 X 30

Step, LH Assembly (043071 - ), ( - 044008)
