Открытый узел

Rear Ripper/Scarifier Kit

Rear Ripper/Scarifier Kit

Rear Ripper/Scarifier Kit

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

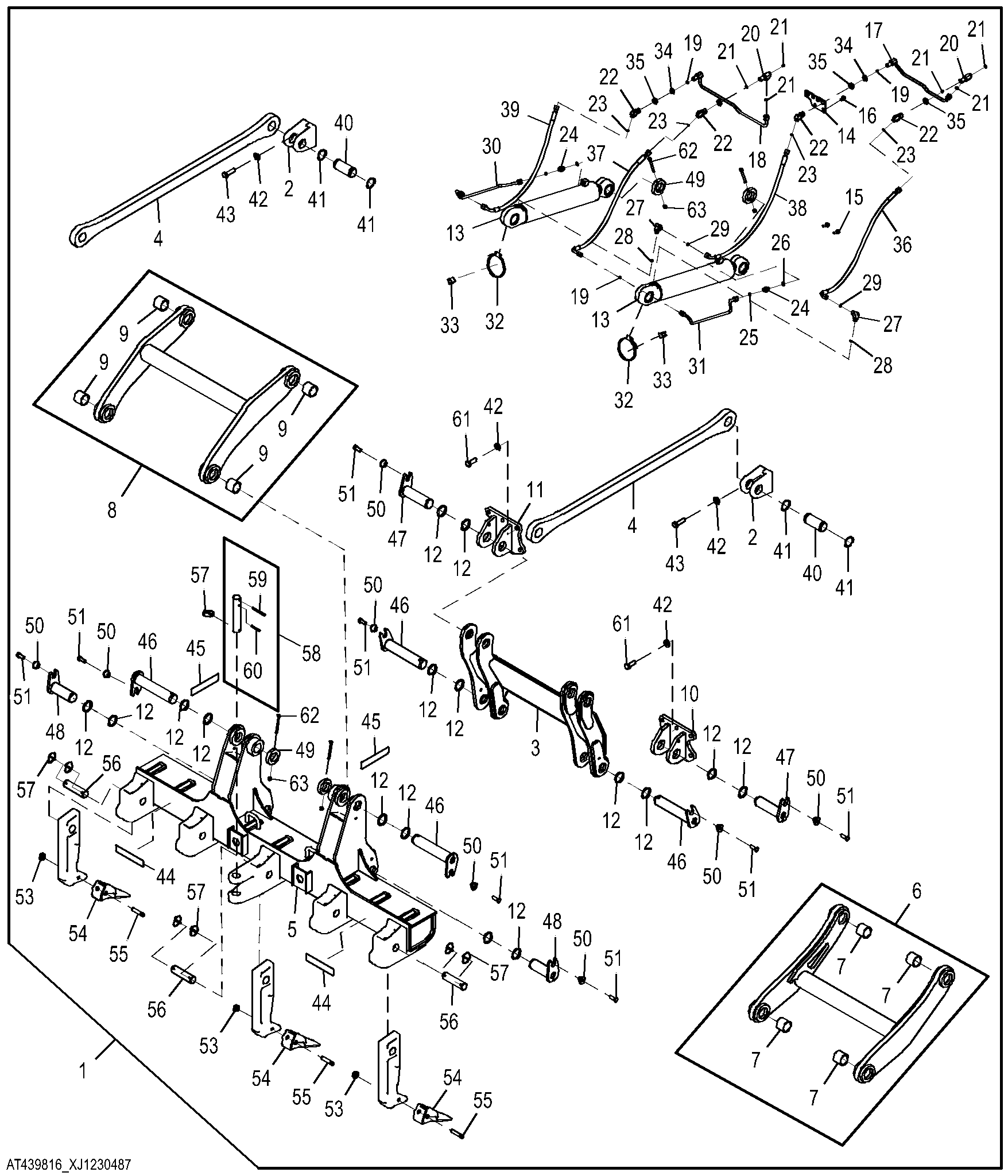

Rear Ripper/Scarifier Kit

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT439816	1	Ripper	Whole Goods
2	T297458	2	Plate	-
3	AT466434	1	Link	Link Convenience Assembly
4	T224952	2	Plate	Line Fill
5	AT333422	1	Toolbar	Convenience Assembly, ORDER AT502220
5	AT502220	1	Toolbar	Convenience Assembly
6	AT457999	1	Link	Lower Boom Convenience Assembly
7	T224958	4	Bushing	-
8	AT457995	1	Link	Upper Boom Convenience Assembly
9	T224958	4	Bushing	-
10	AT334627	1	Support	RH
11	AT339553	1	Support	LH
12	T157275	16	Seal	-
13	AHC16785	2	Hydraulic Cylinder	-
14	T268752	1	Plate	-
15	19M9986	2	Screw	M10 X 35
16	19M9844	2	Screw	M10 X 20
17	AT439404	1	Oil Line	-
18	AT439405	1	Oil Line	-
19	T77857	4	O-Ring	-
20	38H5089	2	Tee Fitting	-
21	T77857	6	O-Ring	-
22	38H5473	4	Adapter Fitting	-
23	T77857	4	O-Ring	-
24	38H5003	2	Adapter Fitting	-
25	T77857	2	O-Ring	-
26	51M7043	2	O-Ring	15.300 X 2.200 mm
27	38H5017	2	Elbow Fitting	-
28	51M7043	2	O-Ring	15.300 X 2.200 mm
29	T77857	2	O-Ring	-
30	AT447118	1	Oil Line	-
31	AT447119	1	Oil Line	-
32	C16054	2	Clamp	-
33	KV13179	2	Guide	-
34	24M7396	4	Washer	21 X 34 X 3 mm
35	38H5092	4	Nut	13/16"
36	AT440303	1	Hydraulic Hose	Fabricate
37	AT440304	1	Hydraulic Hose	Fabricate
38	AT440303	1	Hydraulic Hose	Fabricate
39	AT440304	1	Hydraulic Hose	Fabricate
40	T251693	2	Pin	-
41	40M7312	4	Snap Ring	-
42	24M7558	16	Washer	21.400 X 42 X 5 mm
43	19M8639	6	Cap Screw	M20 X 70
44	JD5920	2	Reflector	Red
45	JD5921	2	Reflector	Yellow
46	AT455631	4	Pin Fastener	SUB FOR AT344386
47	AT339489	2	Pin Fastener	-
48	AT339490	2	Pin Fastener	-
49	T349539	4	Locking Collar	-
50	T176064	8	Bushing	-
51	19M10019	8	Cap Screw	M16 X 40
52	T9J6586	3	Semi-Finished Casting	-
53	T8E6359	3	Retainer	-
54	T6Y0309	3	Tooth	-
55	T9W2668	3	Pin	-
56	T235401	3	Pin	-
57	AR83396	7	Quick Lock Pin	-
58	AT349029	1	Pin Fastener	SUB FOR AT409534
59	34H363	1	Spring Pin	3/8" X 4"
60	34H358	1	Spring Pin	3/8" X 2-3/4"
61	19M9366	10	Cap Screw	M20 X 55
62	19M8166	4	Cap Screw	M10 X 110
63	14M7517	4	Lock Nut	M10
