Открытый узел

LEVELING SYSTEM HOSES AND LINES

LEVELING SYSTEM HOSES AND LINES

LEVELING SYSTEM HOSES AND LINES

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

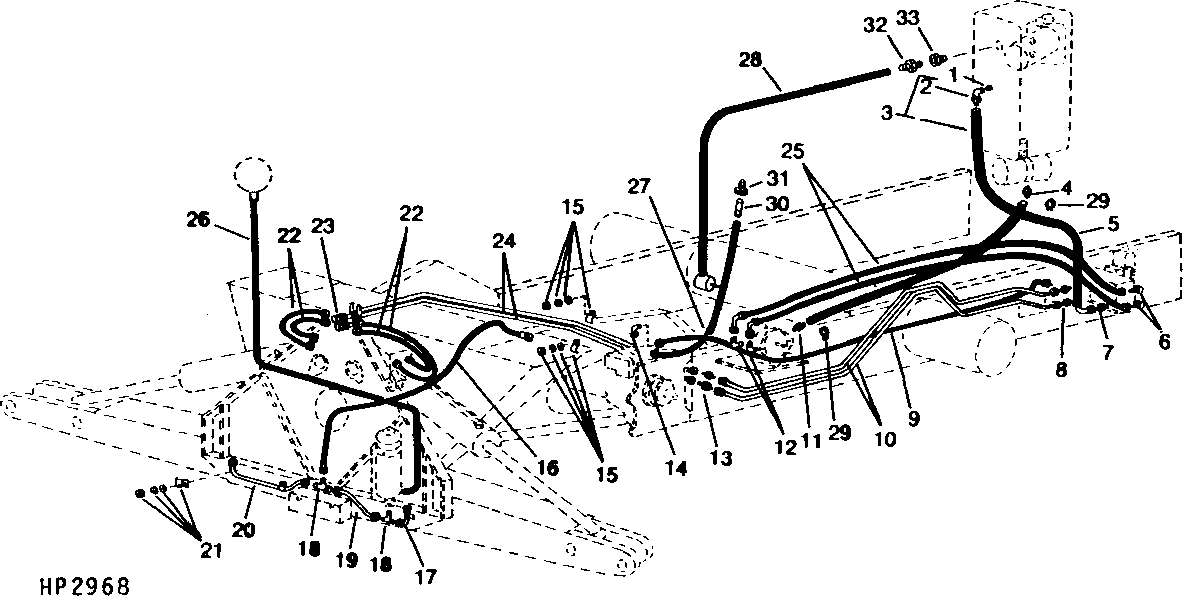

LEVELING SYSTEM HOSES AND LINES

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	HAN1449	1	Bushing	90°
2	HAN1445	2	Fitting	-
3	HAN1446	1	Tube	-
4	HAN1444	1	Fitting	-
5	HAN1443	1	Line	(SUCTION)
6	HAN1440	2	Fitting	90°
7	HAN1455	1	Fitting	-
8	HAN1438	1	Fitting	STRAIGHT
9	HAN1447	1	Hose	-
10	HAN1437	2	Tube	-
11	HAN1442	1	Adapter Fitting	-
12	HAN1441	2	Fitting	90°
13	HAN1432	2	Union Fitting	-
14	HAN1448	2	Fitting	90°
15	HAN1450	4	Fitting	-
15	24H1136	4	Washer	11/32" X 11/16" X 0.065"
15	12H303	4	Lock Washer	5/16"
15	14H785	4	Nut	5/16"
16	HAN1468	1	Hose	-
17	HAN1460	1	Tube	-
18	HAN1456	2	Tee Fitting	-
19	HAN1462	1	Tube	-
20	HAN1464	1	Tube	-
21	HAN1469	3	Clamp	-
21	24H1646	3	Washer	17/64" X 3/4" X 0.060"
21	12H302	3	Lock Washer	1/4"
21	14H786	3	Nut	1/4"
22	HAN1435	4	Hose	-
23	HAN1436	2	Tee Fitting	-
24	HAN1667	2	Tube	-
25	HAN1439	2	Hose	-
26	HAN1693	1	Hose	-
27	HAN1691	1	Hydraulic Hose	-
28	HAN1685	1	Suction Hose	-
29	HAN1623	2	Clamp	-
30	HAN1708	1	Threaded Nipple	-
31	HAN1709	1	Pipe Bushing	-
32	HAN1707	1	Coupling	-
33	HAN1706	1	Fitting	-
