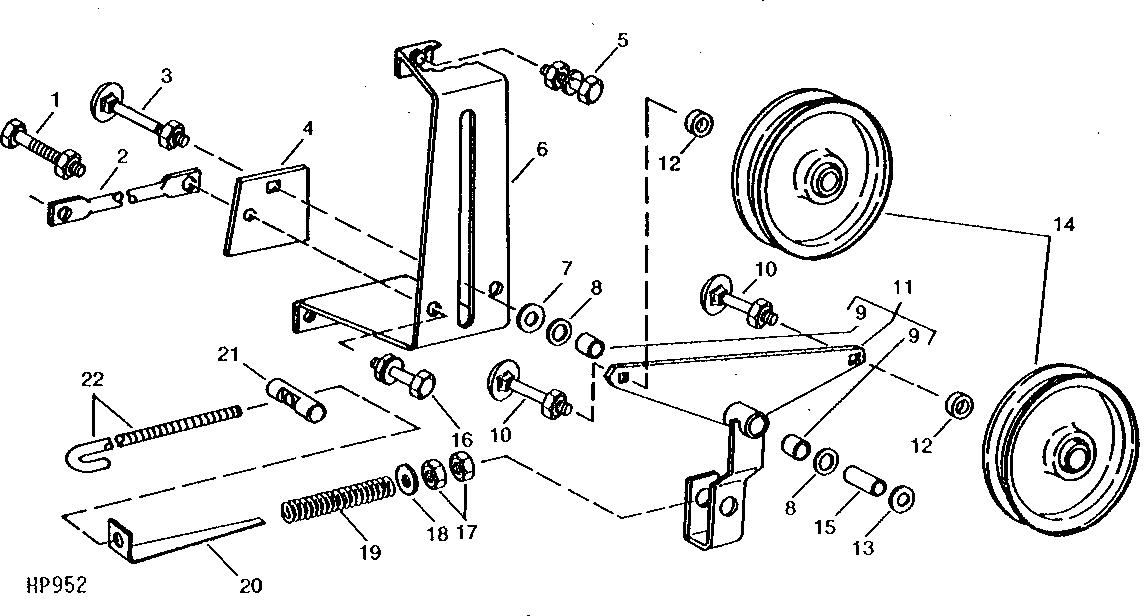

FEEDER HOUSE MIDDLE BELT IDLERS AND BRACE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	N10215	1	Lock Nut	-
1	19H1732	1	Cap Screw	3/8" X 1-1/4"
2	H97484	1	Brace	-
3	03H2082	1	Bolt	1/2" X 3-3/4"
3	BP12214	1	Lock Nut	-
4	H103858	1	Reinforcement	-
5	19H1900	1	Cap Screw	5/16" X 3/4"
5	12H303	1	Lock Washer	5/16"
5	14H785	1	Nut	5/16"
6	H108809	1	Bracket	-
7	24H1790	1	Washer	17/32" X 1-1/2" X 0.164"
8	24H1413	2	Washer	57/64" X 1-3/8" X 0.048"
9	H98655	2	Bushing	-
10	03H2073	2	Bolt	5/8" X 2-3/4"
10	N101344	2	Lock Nut	-
11	AH227049	1	Arm	ORDER AXE34354
11	AXE34354	1	Arm	-
12	M2952DN	2	SPACER	-
13	24H1111	1	Washer	17/32" X 1-1/16" X 0.090"
14	AH94450	2	Idler	222 MM (8-3/4") DIA.
15	H89297	1	Bushing	-
16	19H1815	1	Cap Screw	1/2" X 1-1/4"
16	A11455	1	NUT	SELF-LOCKING
17	14H1040	2	Nut	1/2"
18	24H1789	1	Washer	17/32" X 1-1/4" X 0.105"
19	A25695	1	Spring	-
20	H95499	1	Gauge	-
21	H89127	1	Pin Fastener	(SUB H132825)
21	H132825	1	Pivot	-
22	H95503	1	Bolt	-

FEEDER HOUSE MIDDLE BELT IDLERS AND BRACE
