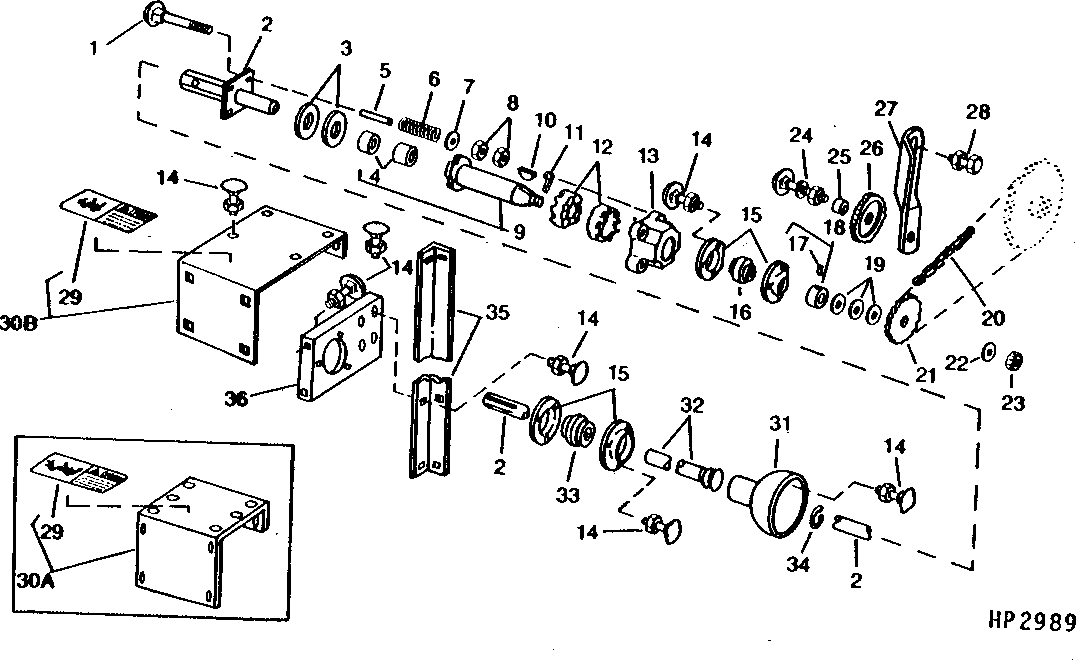

CROSS AUGER DRIVE (HILLSIDE)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03H2040	4	BOLT	3/8" X 4-1/4"
2	AH97285	1	Shaft	-
3	H95034	2	Washer	-
4	AR1479R	1	Bushing	(PACKAGE OF 2)
5	H87206	4	Spacer	-
6	H77433	4	Compression Spring	-
7	24H1653	4	Washer	13/32" X 1-1/4" X 0.120"
8	14H812	8	NUT	3/8"
9	AH97281	1	Shaft	(DRIVE)
10	26H82	1	Shaft Key	1/4" X 7/8"
11	11H237	1	Cotter Pin	1/8" X 2"
12	Z699H	2	SLIP CLUTCH	-
13	H89525	1	Retainer	-
14	03H1765	12	Bolt	3/8" X 3/4"
14	N10215	12	Lock Nut	-
15	C3994E	4	Pressed Flanged Housing	-
16	AH10515	1	BALL BEARING	-
17	22H897	1	Set Screw	1/4" X 1/4"
18	JD8594	1	Eccentric Locking Collar	-
19	24H1649	3	Washer	1-9/32" X 1-11/16" X 0.060"
20	-	1	Part 21	(ROLLER, DRIVE, TYPE 60, 3/4" PITCH, 87 LINKS) (ASSEMBLED FROM AB1288H, AB1289H, AB1290H, B5235H AND SW60OLUS)
21	AH87945	1	Chain Sprocket	13 TOOTH
22	24H1399	1	Washer	25/32" X 1-5/8" X 0.180"
23	14H902	1	Nut	3/4", (SUB 14H902,THIS APPLICATION AND11H237)
24	03H1500	2	Bolt	3/8" X 1"
24	12H304	2	Lock Washer	3/8"
24	14H812	2	NUT	3/8"
25	H98792	1	Washer	-
26	AH20443	1	Idler Sprocket	1/2" BORE, 15 TOOTH, INCLUDES JD9295
26	JD9295	1	Ball Bearing	-
27	AH97342	1	Strap	-
28	03H1500	2	Bolt	3/8" X 1"
28	12H304	2	Lock Washer	3/8"
28	14H812	2	NUT	3/8"
29	E74026	2	Label	"DANGER" (DRIVE SHAFT)
31	AH88540	1	Shield	(213) (SLIP CLUTCH)
32	AH89533	1	Shield	(215) (SLIP CLUTCH)
33	AN102010	1	Ball Bearing	-
34	H87059	1	Snap Ring	-
35	H88270	1	Angle	-
36	H88090	1	Bracket	-
36	H134082	1	Bracket	-
30A	H88271	1	Shield	-
30B	H134062	1	Shield	RH
30B	H134063	1	Shield	LH
