Открытый узел

CORNER FRAME AND FRONT PANEL

CORNER FRAME AND FRONT PANEL

CORNER FRAME AND FRONT PANEL

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

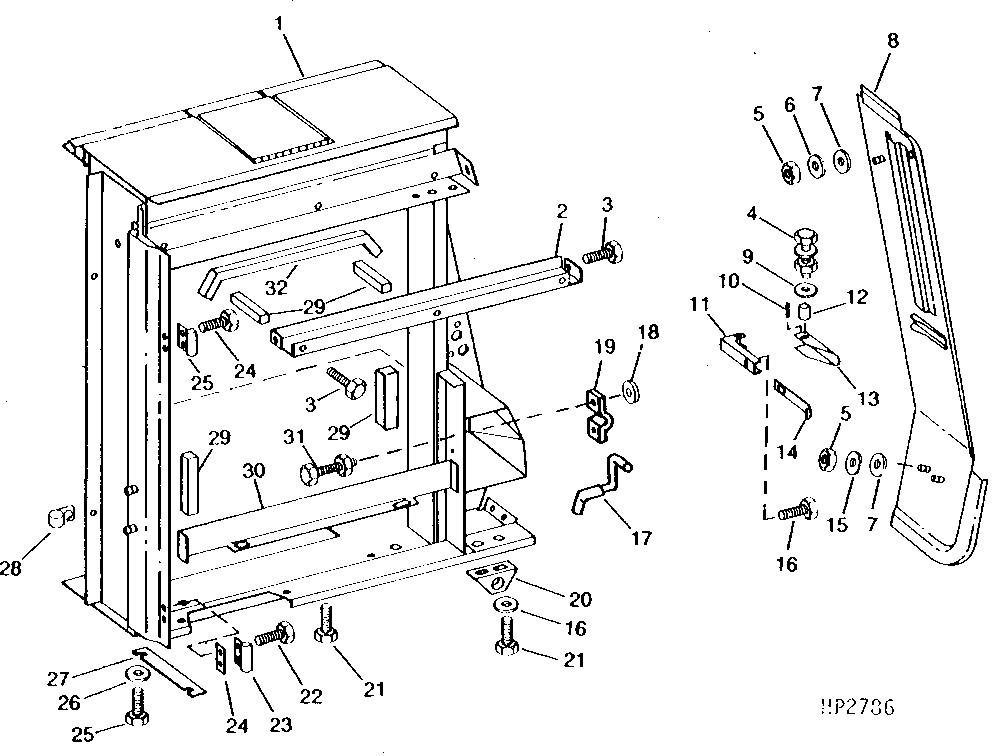

CORNER FRAME AND FRONT PANEL

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH91277	1	Frame	-
2	H86477	1	Reinforcement	TOP
3	H65108	7	Screw	-
4	21H1045	1	Screw	1/4" X 2"
4	12H302	1	Lock Washer	1/4"
4	14H786	1	Nut	1/4"
5	BP12232	3	LOCK NUT	-
6	24H1136	1	Washer	11/32" X 11/16" X 0.065"
7	T12191	3	Washer	-
8	AH90893	1	Panel	-
9	24H1287	1	Washer	9/32" X 5/8" X 0.065"
10	34H64	1	Spring Pin	5/32" X 1-1/2"
11	H89313	1	Bracket	-
12	28H1955	1	Bushing	0.269" X 0.405" X 1-15/32"
13	H86493	1	Handle	-
14	H89312	1	Angle	-
15	24H1136	7	Washer	11/32" X 11/16" X 0.065"
16	03H1416	1	Bolt	5/16" X 3/4"
17	AH110420	1	Pin Fastener	-
18	24H1136	2	Washer	11/32" X 11/16" X 0.065"
19	H100730	1	Clamp	-
20	H99937	1	Bracket	-
21	N71292	4	SELF-LOCKING SCREW	-
22	N71292	2	SELF-LOCKING SCREW	-
22	N10212	2	Self-Locking Screw	-
23	H94605	2	Hinge	-
24	H86523	2	Strap	-
25	N10214	2	Self-Locking Screw	-
26	24H1305	2	Washer	13/32" X 13/16" X 0.065"
27	H85345	1	Strap	-
28	AH83545	1	Clip	-
29	-	4	Part 32	27MM X 27MM X 76MM (1-1/16" X 1-1/16"X 3"), (CUT FROM H88770)
30	H86453	1	Reinforcement	BOTTOM
31	21H1071	2	SCREW	5/16" X 5/8"
31	N10213	2	Lock Nut	-
32	-	1	Part 36	0 90MM (29-5/8"), (CUT FROM H88769)
