UNLOADING AUGER SWING HYDRAULIC OIL LINES AND HOSES

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H77698	2	Tie Band	-
2	AH63565	2	Elbow Fitting	(USE WITH AH105087)90°
2	AH75160	2	Elbow Fitting	(USE WITH AH174662)
3	R28782	2	O-Ring	-
3	R26448	2	O-Ring	-
4	H118401	1	Orifice	-
5	AH97777	1	Hydraulic Hose	6 MM X 41 MM (1/4" X 16") LONG
6	AH96002	1	Hydraulic Hose	6 MM X 1118 MM (1/4" X 44") LONG
7	19H1919	1	Cap Screw	1/4" X 5/8"
7	12H302	1	Lock Washer	1/4"
7	14H786	1	Nut	1/4"
8	H77358	2	Clip	-
9	14H934	2	Nut	7/16"
10	X4WETX-WLN-S	2	Elbow Fitting	(SUB FOR T37863)90°
11	AH100338	1	Line	-
11	AH124734	1	Line	-
12	AH100339	1	Line	-
12	AH124735	1	Line	-
13	19H1905	1	Cap Screw	5/16" X 1"
13	12H303	1	Lock Washer	5/16"
13	14H785	1	Nut	5/16"
14	H96857	1	Isolator	-
15	AH97786	1	Clamp	-
16	AH92425	2	Hydraulic Hose	6 MM X 762 MM (1/4" X 30") LONG
17	AH92730	1	Line	FRONT
18	AH92846	1	Line	REAR
19	H23941	4	Isolator	-
20	28H86	2	Washer	0.364" X 0.540" X 5/16"
21	24H1136	2	Washer	11/32" X 11/16" X 0.065"
22	H83208	2	Clamp	-
23	H79578	2	Screw	SELF-LOCKING
24	H33795	2	Union Fitting	-
25	AH100346	2	Line	-

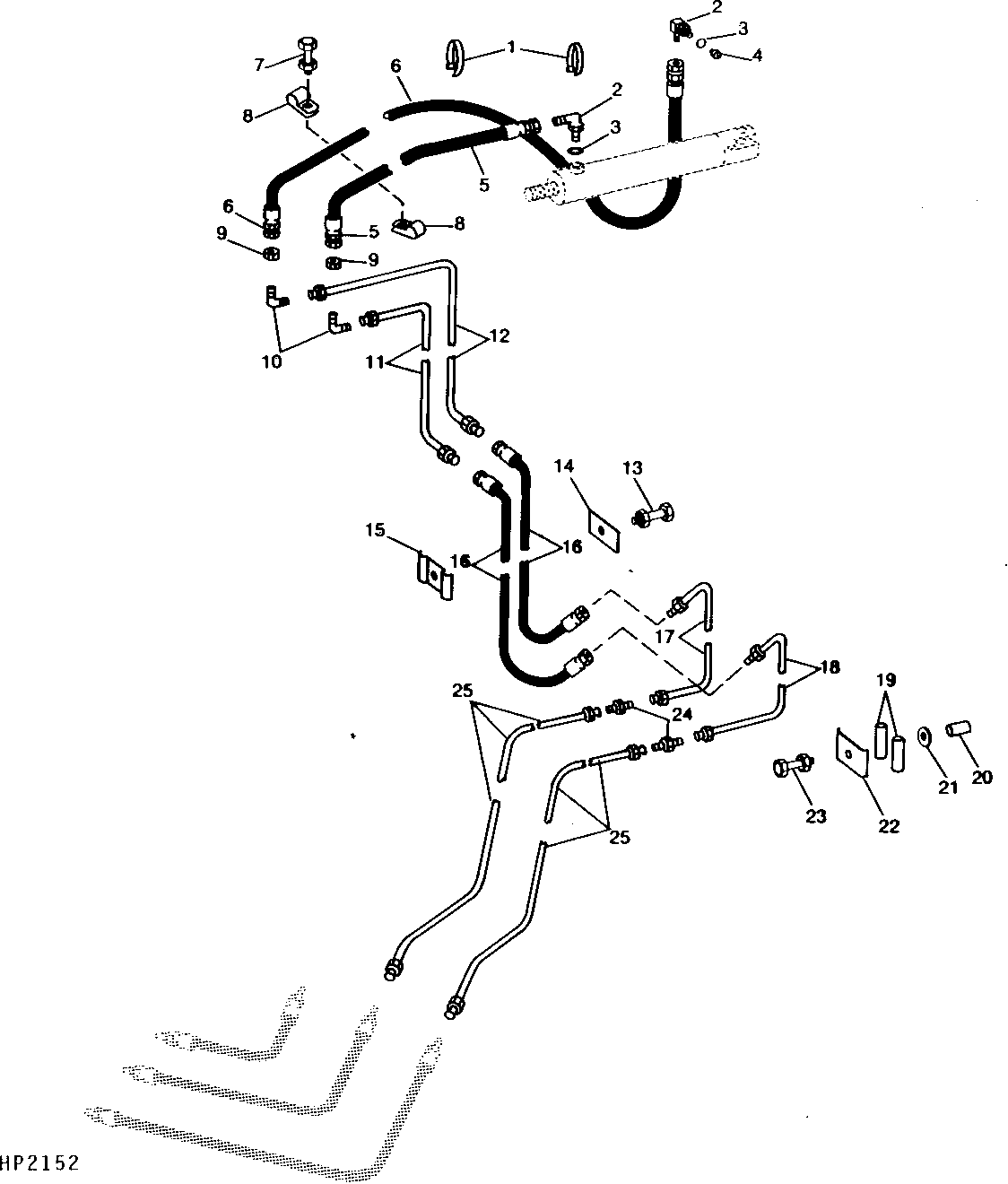

UNLOADING AUGER SWING HYDRAULIC OIL LINES AND HOSES
