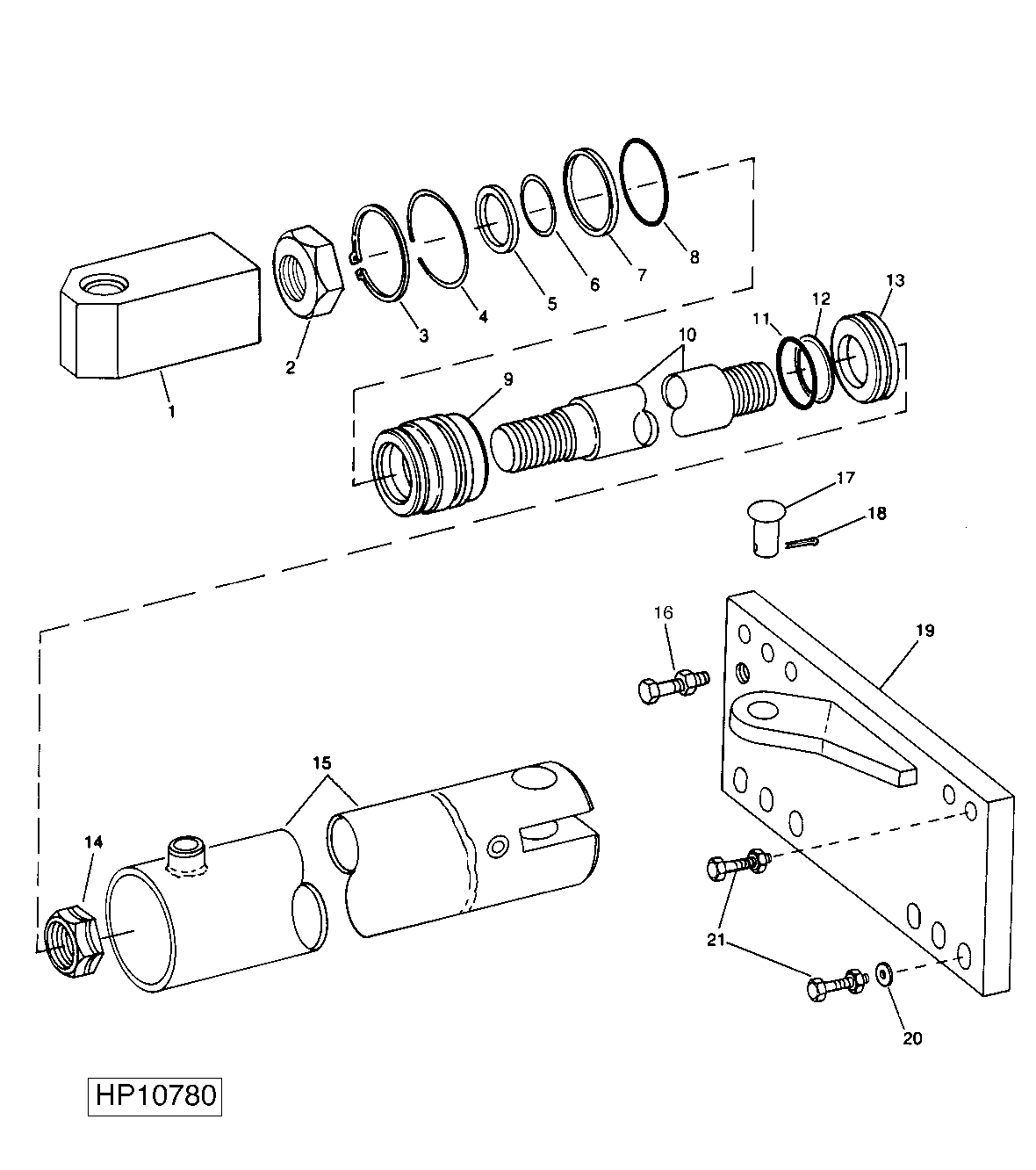

UNLOADING AUGER SWING HYDRAULIC CYLINDER AND MOUNTING

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH122494	1	End	(SUB FOR H115980 AND AH127482)
1	H115980	1	End	-
2	W13288	1	Nut	-
3	-	1	Part 4	(A), (B)
4	-	1	Part 5	(A)(B)
5	-	1	Part 6	(A), (B)
6	AH87265	1	Seal	(A), (B)
7	-	1	Part 8	(A)(B)
8	P50635	1	O-Ring	(A), (B)
9	H118198	1	Bearing	-
10	H118199	1	Rod	-
10	H134154	1	Reinforcement	-
11	-	1	Part 13	(A), (B)
12	-	1	Part 14	(A), (B)
13	H118197	1	Piston	-
14	N33203	1	Lock Nut	-
15	AH132210	1	Hydraulic Cylinder	(SUB FOR AH125189, AH112742 AND AH114899)
15	AXE65966	1	Hydraulic Cylinder Kit	-
16	19H3316	1	CAP SCREW	7/8" X 5"
16	14H809	1	Nut	1/2"
17	Z9735H	1	Pin Fastener	-
17	R56930	1	Pin Fastener	-
18	11M7038	1	Cotter Pin	6.300 X 40 mm
18	11M7083	1	Cotter Pin	3.200 X 50 mm
19	AH122234	1	Bracket	(SUB FOR AH114312)
20	24H1305	6	Washer	13/32" X 13/16" X 0.065"
21	19H3239	10	Cap Screw	3/8" X 1-1/4"
21	12H304	10	Lock Washer	3/8"
21	14H1076	10	Nut	3/8"
..	AH114900	1	Hydraulic Cylinder Kit	INCLUDES PARTS MARKED (A)
..	AH129245	1	Hydraulic Cylinder Kit	INCLUDES PARTS MARKED (B)

UNLOADING AUGER SWING HYDRAULIC CYLINDER AND MOUNTING
