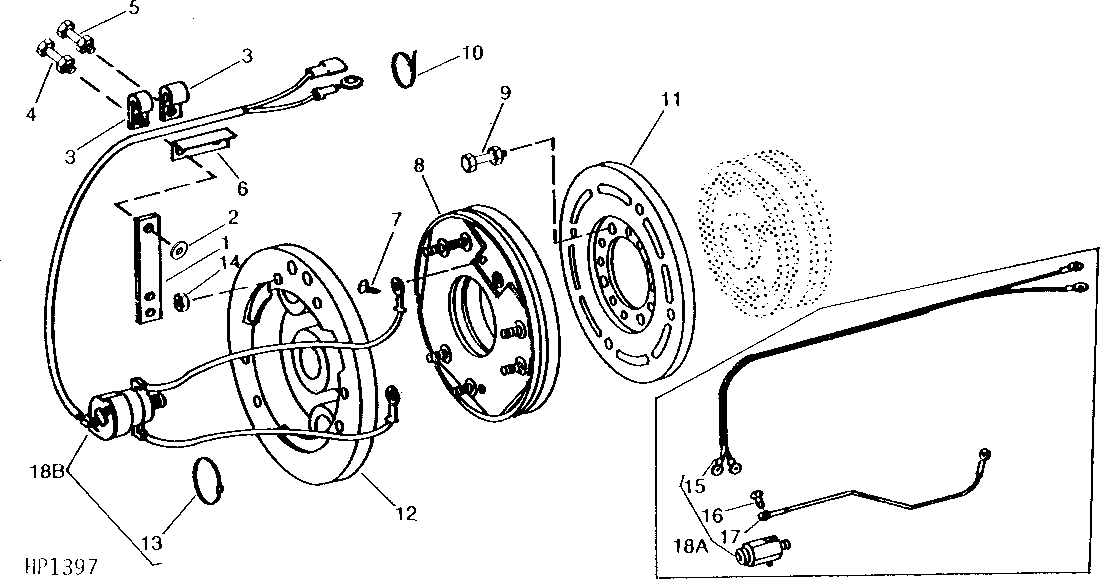

UNLOADING AUGER ELECTROMAGNETIC CLUTCH

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H97170	1	Strap	-
2	24H1136	1	Washer	11/32" X 11/16" X 0.065"
3	AH77724	2	Clip	CUSHIONED
3	AH76882	2	Clip	(SUB M47566, THIS APPLICATION)
3	M47566	2	Clip	-
4	19H1905	1	Cap Screw	5/16" X 1"
4	12H303	1	Lock Washer	5/16"
4	14H785	1	Nut	5/16"
5	19H1900	1	Cap Screw	5/16" X 3/4"
5	12H303	1	Lock Washer	5/16"
5	14H785	1	Nut	5/16"
6	H94628	1	Angle	-
7	21H1335	1	Screw	0.190" X 5/16"
8	AH90781	1	Field Winding Coil	-
9	12H301	4	Lock Washer	1/2"
9	14H1040	4	Nut	1/2"
9	19H1721	4	CAP SCREW	1/2" X 1-1/2"
10	M66044	1	Tie Band	-
11	AH96244	1	Armature	-
12	H94506	1	Hub	-
13	H77698	1	Tie Band	-
14	14H812	6	NUT	3/8"
14	12H304	6	Lock Washer	3/8"
15	AH87927	1	Cable	-
16	-	1	Part 25	NO. 6 X 3/16"
16	12H321	1	Washer	0.138"
17	-	1	Part 27	318 MM (12-1/2") LONG, (MAKE FROM 12-1/2" OF R32007 AND (2) R32018 IN AR30963 WIRING KIT)
18A	AH87926	1	Carbon Brush Holder	(SUB AH109495)
18B	AH109495	1	Carbon Brush Holder	(SUB AH107036 AND H77698)
18B	AH107036	1	Brush	-

UNLOADING AUGER ELECTROMAGNETIC CLUTCH
