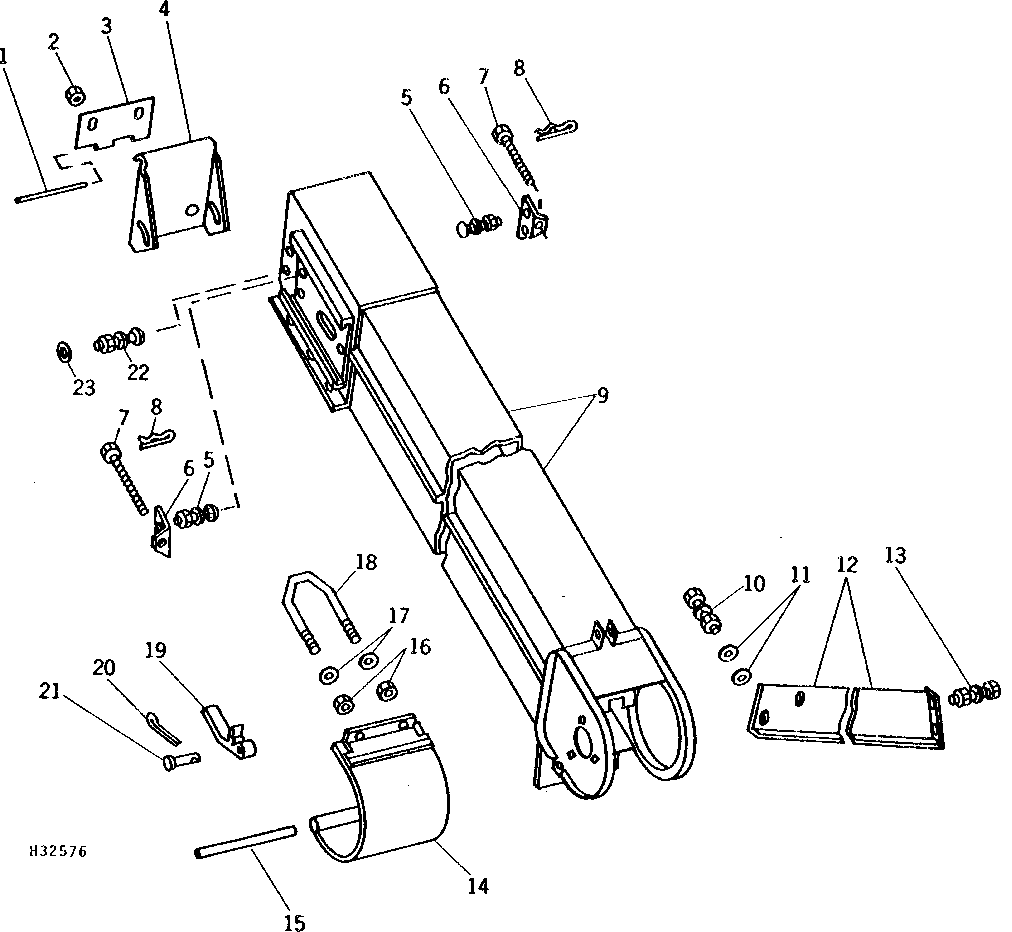

TAILINGS ELEVATOR HOUSING ( - 610600)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	P47039	1	Dowel Pin	-
2	N10213	2	Lock Nut	-
3	H102459	1	Hinge	-
4	AH102543	1	Door	-
5	03H1540	4	Bolt	5/16" X 3/4"
5	12H303	4	Lock Washer	5/16"
5	14H785	4	Nut	5/16"
6	H75977	2	Bracket	-
7	H78294	2	Bolt	-
8	J16931	2	Pin	-
9	AH96371	1	Elevator	HOUSING
10	19H2284	2	Cap Screw	3/8" X 7/8"
10	12H304	2	Lock Washer	3/8"
10	14H812	2	NUT	3/8"
11	24H1305	4	Washer	13/32" X 13/16" X 0.065"
12	H75974	1	Support	-
13	19H1944	2	Cap Screw	3/8" X 2-3/4"
13	12H304	2	Lock Washer	3/8"
13	14H812	2	NUT	3/8"
14	AH12678	1	Door	-
15	P42406	1	Dowel Pin	-
16	M40699	2	Nut	-
17	24H1136	2	Washer	11/32" X 11/16" X 0.065"
18	H35688	1	U-Bolt	-
19	H101297	1	Lever	-
20	11H206	1	Cotter Pin	3/32" X 3/4"
21	RV810A	1	Pin Fastener	-
22	21H1027	2	Screw	1/4" X 3/4"
22	14H786	4	Nut	1/4"
23	24H1287	2	Washer	9/32" X 5/8" X 0.065"

TAILINGS ELEVATOR HOUSING ( - 610600)
