Hydraulic Oil Lines and Hoses (Cylinder Speed Control Valve and Sheave)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26375	1	O-Ring	-
2	R36426	1	Fitting	-
3	AH100361	1	Line	RETURN
4	M66044	1	Tie Band	-
5	AH76882	1	Clip	-
6	AH96002	1	Hydraulic Hose	-
7	AH63565	1	Elbow Fitting	(SUB AH99398, THIS APPLICATION)
7	AH99398	1	Elbow Fitting	45°
8	R28782	1	O-Ring	-
9	AH75160	1	Elbow Fitting	90°
10	R26448	3	O-Ring	-
11	H75414	1	Adapter Fitting	-
12	AR26725	1	ELBOW FITTING	90°, (SUB AT35121)
12	AT35121	1	Elbow Fitting	-
13	AH100297	1	Line	-
14	AH76671	3	Clip	-
15	21H1024	3	Screw	1/4" X 5/8"
15	12H302	3	Lock Washer	1/4"
15	14H786	3	Nut	1/4"
16	H33795	1	Union Fitting	-
17	AH97792	1	Line	-
18	AH87133	1	Hydraulic Hose	6 MM X 457 MM (1/4" I.D. X 18") LONG
19	32238	2	Packing	-
19	R62070	2	Ring	-
20	AH92255	1	Coupling	-

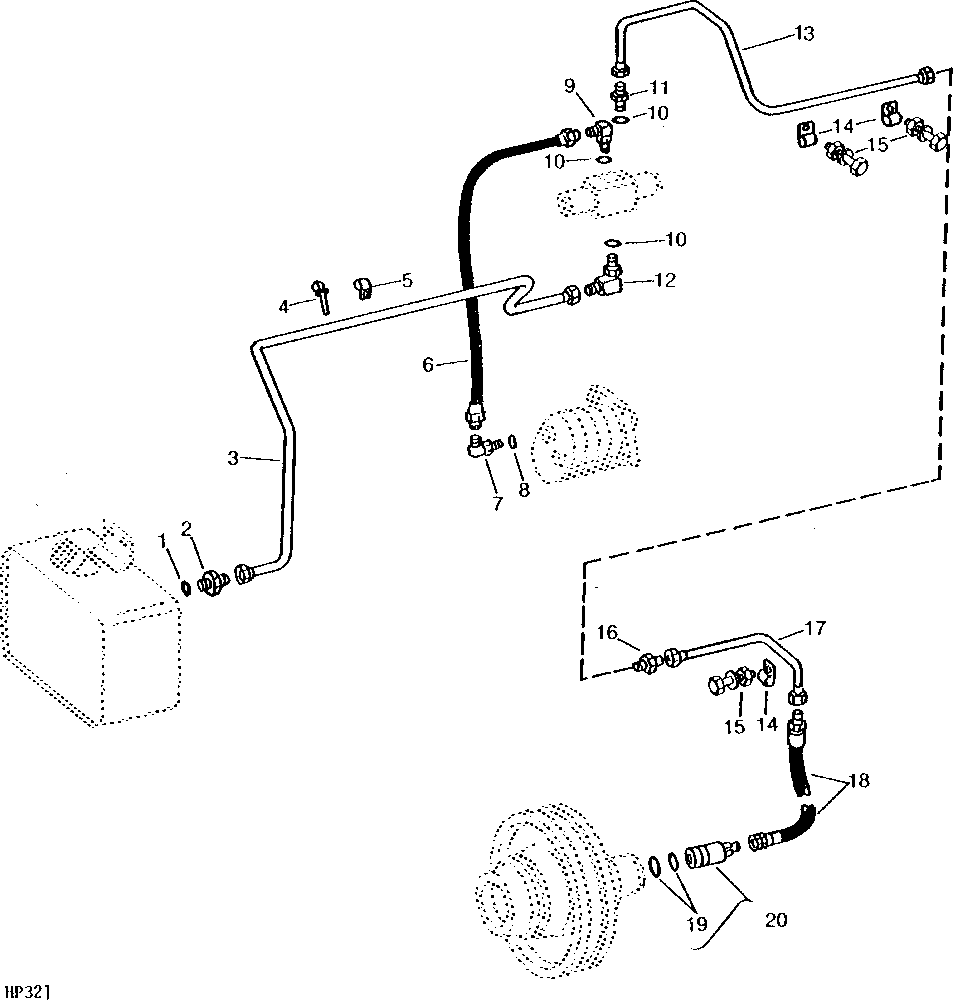

Hydraulic Oil Lines and Hoses (Cylinder Speed Control Valve and Sheave)
