HITCH BEAM, AXLE FRAME, AND SAFETY CHAIN ( - 610600)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH96243	1	Pin Fastener	-
2	11H246	1	COTTER PIN	3/16" X 3-1/2"
3	AH98952	1	Axle	-
4	H97026	1	Bushing	-
5	14H990	1	Nut	1-1/2"
6	JD7769	1	Lubrication Fitting	STRAIGHT, 1/4"
7	19H1936	1	Cap Screw	3/8" X 3/4"
8	24H1769	1	WASHER	25/64" X 1" X 0.134"
9	H100282	1	Seal	-
10	19H1800	2	Cap Screw	3/8" X 1-1/2"
10	12H304	2	Lock Washer	3/8"
11	H100281	1	Plug	-
12	19H1813	2	CAP SCREW	5/16" X 5/8"
13	24H1224	2	Washer	11/32" X 1" X 1/16"
14	H97024	1	Flap	-
15	19H2113	1	Cap Screw	3/4" X 3-1/4"
15	T25879	1	Nut	-
16	R36402	1	Washer	-
18	34H248	1	Spring Pin	1/8" X 13/16"
19	R74593	1	RETAINER	-
20	R74594	1	SPRING	-
21	R69406	1	HOOK	-
22	R74592	1	LATCH	-
23	R74591	1	PIN	-
24	H103451	1	Angle	-
25	H92725	1	Clevis	(ARC WELDED)
26	AH94551	1	Self-Aligning Bushing	-
27	H103166	1	Bracket	(SUB H118176 AND (2) H118177)
27	H118176	1	Bracket	(ARC WELDED), (SUB AH119465)
28	H118177	2	Reinforcement	(ARC WELDED), (SUB AH119465)
29	AH119465	1	Package Of Parts	-
30	AH115460	1	Hitch	(SUB AH121103, AH121060, H125867, (3) H125861 AND AH121189)
30	AH92282	1	Hitch	(SUB AH115460)
31	12H303	1	Lock Washer	5/16"
31	14H785	1	Nut	5/16"
31	19H1900	1	Cap Screw	5/16" X 3/4"
17A	AR100278	1	LINK CHAIN	(SUB AR90583)
17B	AR90583	1	Link Chain	-

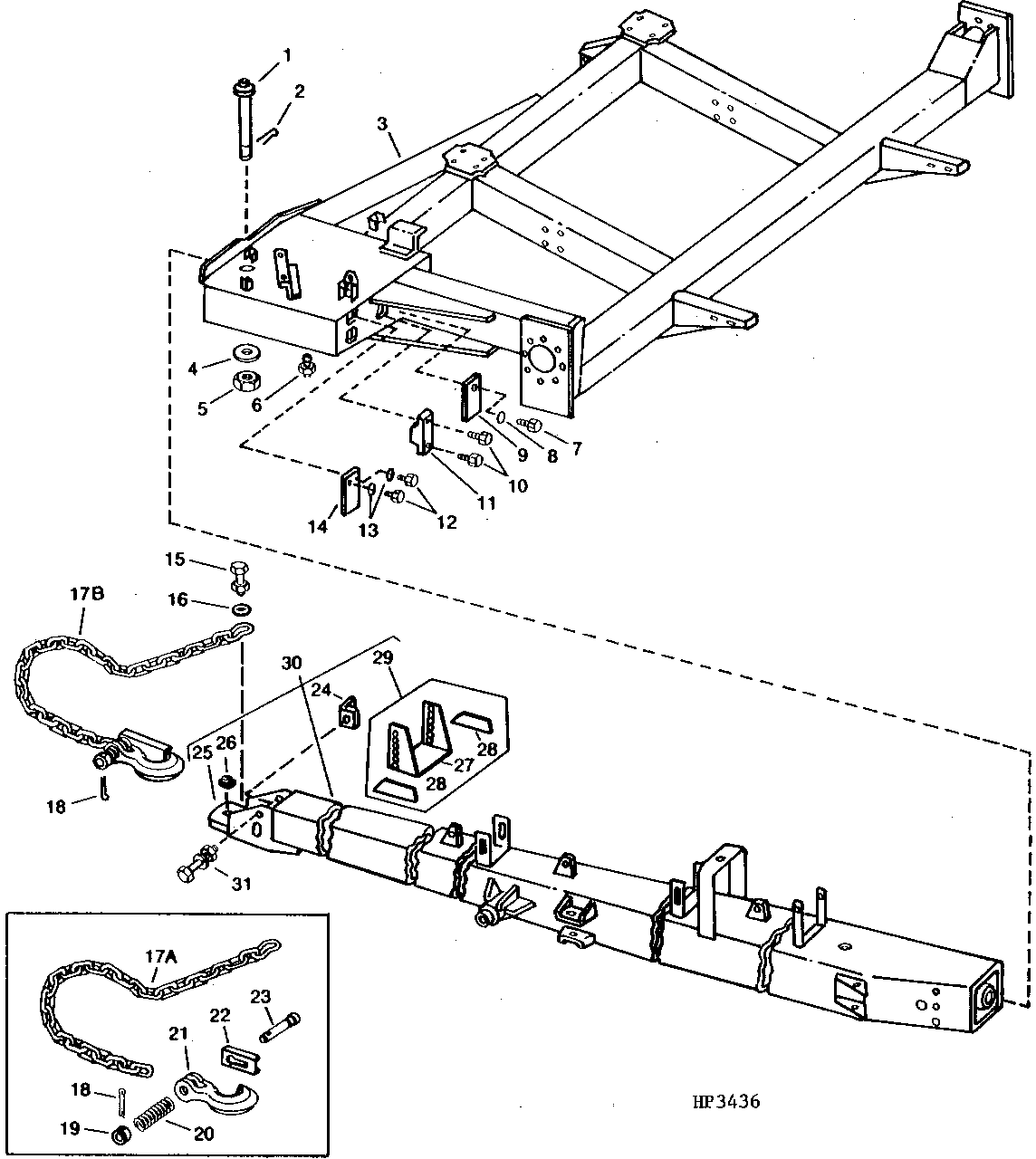

HITCH BEAM, AXLE FRAME, AND SAFETY CHAIN ( - 610600)

Нет текстового описания
