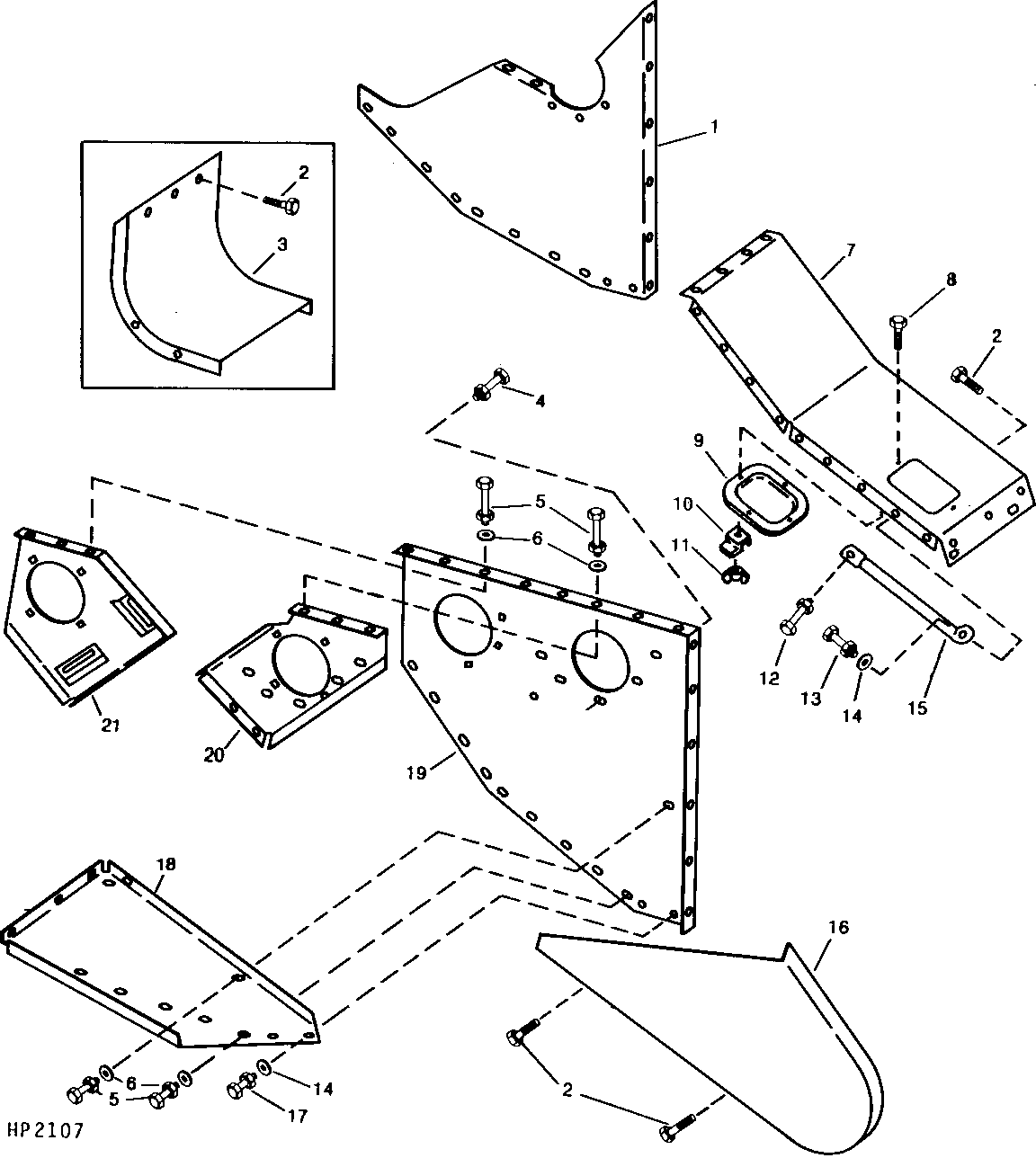

GRAIN TANK SUMP HOUSING AND SHIELD ( - 610600)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H98468	1	Sheet	-
2	H65108	8	Screw	SELF-TAPPING
2	H65108	5	Screw	SELF-TAPPING
3	H104405	1	Trough	-
4	N10212	4	Self-Locking Screw	-
4	N10213	4	Lock Nut	-
5	19H1900	35	Cap Screw	5/16" X 3/4"
5	N10213	35	Lock Nut	-
6	24H1136	35	Washer	11/32" X 11/16" X 0.065"
7	H98466	1	Floor	(SUB H113719, H89569, (2) P47159, (2) 03H1709, (2) 14H812)
7	H113719	1	Floor	-
8	03H1709	2	Bolt	5/16" X 1"
9	H89569	1	Door	-
10	P47159	2	Clip	-
11	14H819	2	Wing Nut	5/16"
12	19H1936	1	Cap Screw	3/8" X 3/4"
12	N10213	1	Lock Nut	-
13	19H1800	3	Cap Screw	3/8" X 1-1/2"
13	12H304	3	Lock Washer	3/8"
13	14H812	3	NUT	3/8"
14	24H1682	5	Washer	13/32" X 7/8" X 0.120"
15	H100838	1	Brace	-
16	AH97103	1	Shield	-
17	03H1495	4	Bolt	3/8" X 1-1/2"
17	12H304	4	Lock Washer	3/8"
17	14H812	4	NUT	3/8"
18	H100128	1	Reinforcement	LOWER
19	H98467	1	Sheet	OUTER
20	H100622	1	Reinforcement	REAR AUGER
21	AH98858	1	Reinforcement	FRONT AUGER

GRAIN TANK SUMP HOUSING AND SHIELD ( - 610600)
