Открытый узел

GRAIN TANK EXTENSIONS AND FLIP-UPS

GRAIN TANK EXTENSIONS AND FLIP-UPS

GRAIN TANK EXTENSIONS AND FLIP-UPS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

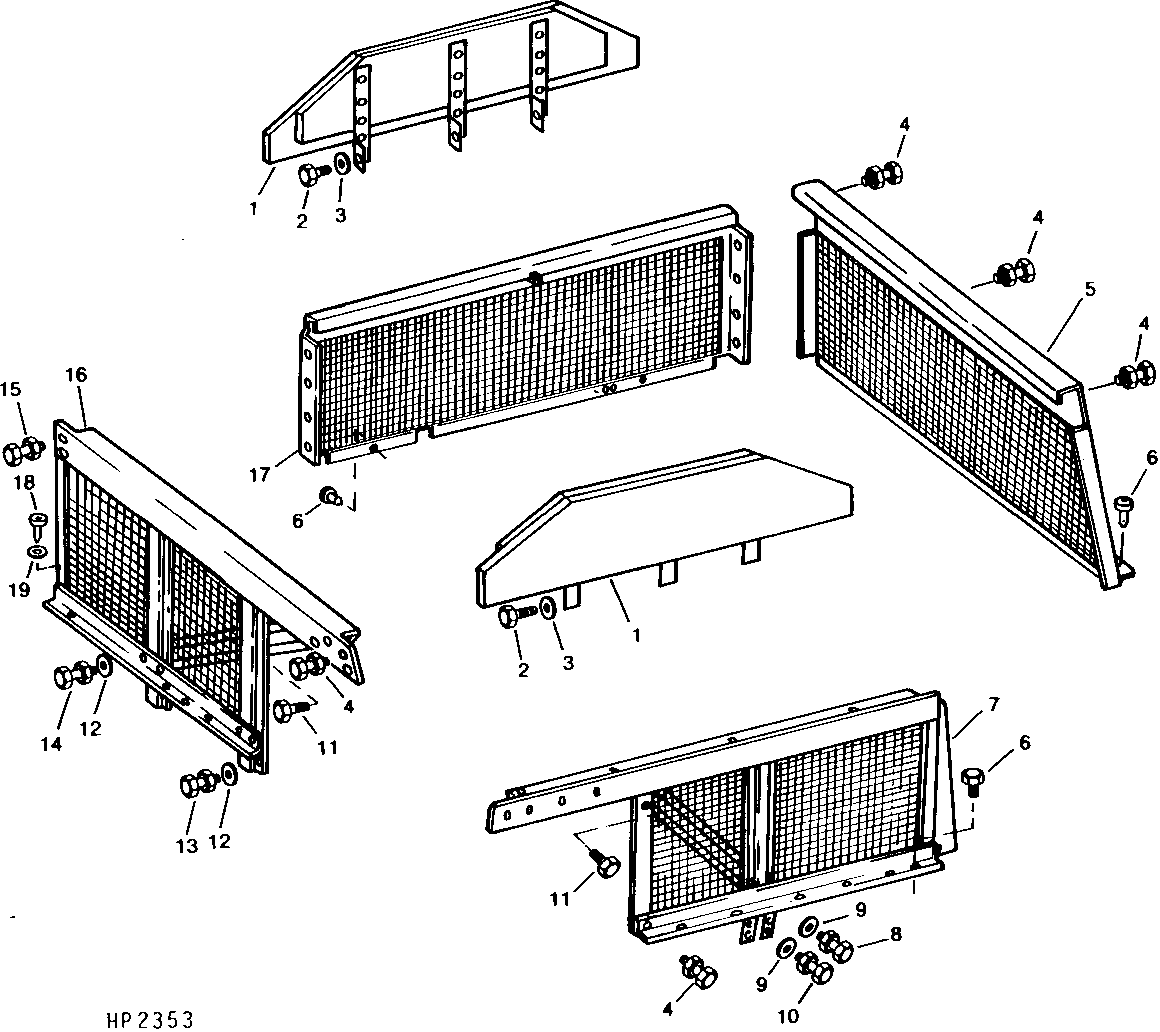

GRAIN TANK EXTENSIONS AND FLIP-UPS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH112051	2	Extension	-
1	AH98258	2	Extension	(SUB AH112051)
2	19H1905	6	Cap Screw	5/16" X 1"
2	M40699	6	Nut	-
3	M80072	12	Washer	(SUB B27370, THIS APPLICATION)
3	B27370	12	Washer	-
4	N10212	17	Self-Locking Screw	-
4	N10213	17	Lock Nut	-
5	AH101122	1	Frame	RH
6	H65108	25	Screw	SELF-TAPPING
7	AH98209	1	Frame	REAR
7	AH126585	1	Frame	REAR
8	19H1936	2	Cap Screw	3/8" X 3/4"
8	12H304	2	Lock Washer	3/8"
8	14H812	2	NUT	3/8"
9	24H1305	6	Washer	13/32" X 13/16" X 0.065"
10	19H1936	4	Cap Screw	3/8" X 3/4"
10	12H304	4	Lock Washer	3/8"
11	H81101	4	Screw	SELF-TAPPING
12	24H1136	8	Washer	11/32" X 11/16" X 0.065"
13	19H1900	4	Cap Screw	5/16" X 3/4"
13	12H303	4	Lock Washer	5/16"
14	19H1900	4	Cap Screw	5/16" X 3/4"
14	12H303	4	Lock Washer	5/16"
14	14H785	4	Nut	5/16"
15	21H1029	6	Screw	5/16" X 3/4"
15	N10213	6	Lock Nut	-
16	AH99407	1	Frame	LH
17	AH98274	1	Frame	FRONT
18	H76139	5	Screw	-
18	H79578	5	Screw	-
18	24H1887	5	Washer	11/32" X 1" X 0.134"
