DIAL-A-MATIC VALVES, FITTINGS, AND BRACKETS (600001 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(KIT AH90686)
2	A4365R	1	O-Ring	(KIT AH90686)
3	-	1	Part 3	(KIT AH90686)
4	H89338	1	SPRING	(KIT AH90686)
5	H89336	1	POPPET	(KIT AH90686)
6	-	1	Part 6	-
7	H89949	1	NUT	(KIT AH90686)
8	-	1	Part 8	(KIT AH90686)
9	R26375	1	O-Ring	(KIT AH90686)
10	AH89358	1	FLOW CONTROL HYD. VALVE	-
11	N10215	2	Lock Nut	-
11	03H2109	2	Bolt	3/8" X 3-1/4"
12	19H2328	2	Cap Screw	5/8" X 4"
12	E54809	2	Lock Nut	-
13	H101271	1	Bracket	-
14	24H1111	2	Washer	17/32" X 1-1/16" X 0.090"
15	AH110370	1	Solenoid Valve	-
16	R26375	5	O-Ring	-
17	AN131153	1	Union Fitting	-
18	AR31674	3	Fitting	90°
19	R26448	1	O-Ring	-
20	AR26725	1	ELBOW FITTING	90°, (SUB AT35121)
20	AT35121	1	Elbow Fitting	90°

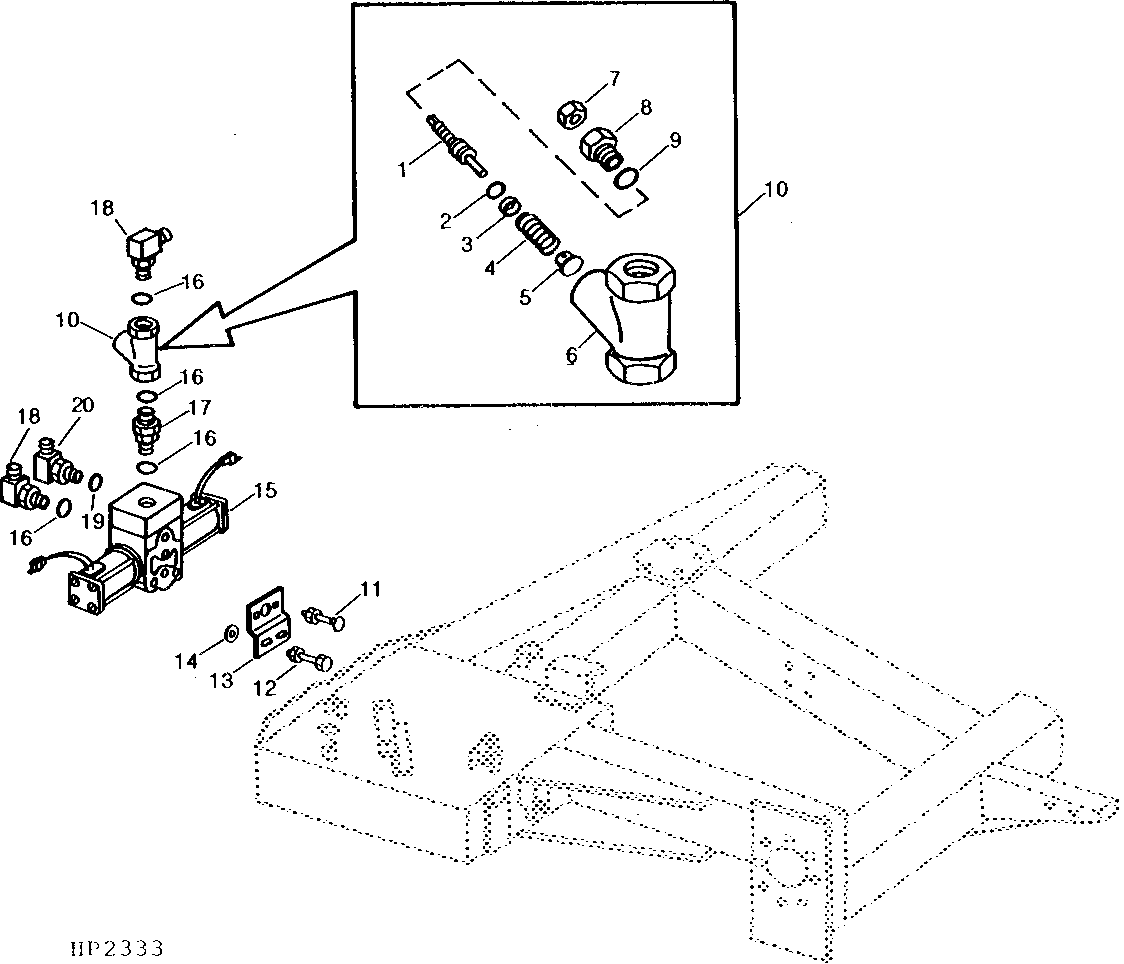

DIAL-A-MATIC VALVES, FITTINGS, AND BRACKETS (600001 - )
