Открытый узел

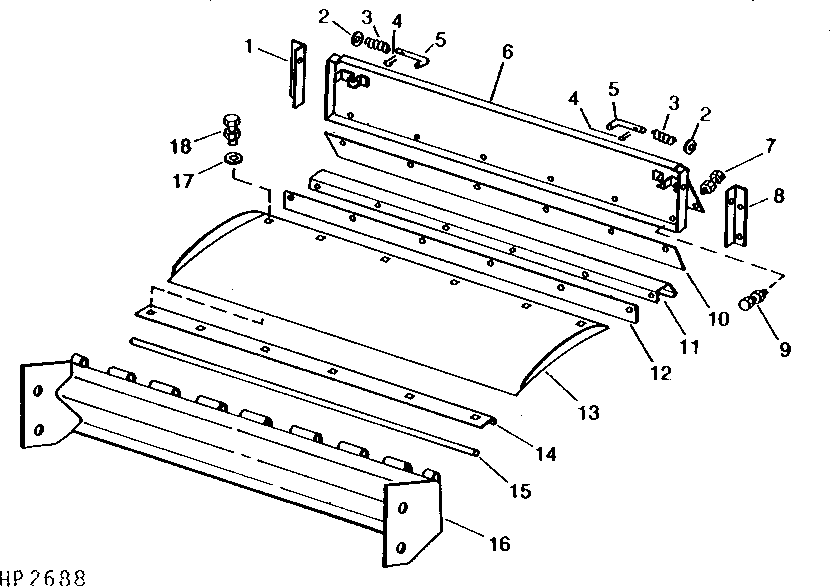

CYLINDER DOOR, SEALS, FEED PLATE, AND STONE TRAP

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H112944	1	Bracket	RH FRONT DOOR
1	H76882	1	Bracket	(SUB H112944)
2	24H1305	2	Washer	13/32" X 13/16" X 0.065"
3	HZ5621H	2	Spring	-
4	11H211	2	COTTER PIN	1/8" X 3/4"
5	H76877	2	Pin Fastener	-
6	AH77073	1	Door	-
7	03H1540	8	Bolt	5/16" X 3/4"
7	12H303	8	Lock Washer	5/16"
7	14H785	8	Nut	5/16"
8	H76883	1	Bracket	LH FRONT DOOR
9	14H785	8	Nut	5/16"
9	12H303	8	Lock Washer	5/16"
9	19H2127	8	Cap Screw	5/16" X 7/8"
10	H82633	1	Seal	CYLINDER DOOR
11	H82631	1	Reinforcement	CYLINDER DOOR
12	H76875	1	Strap	-
13	H94330	1	Plate	(SUB H102470)
13	H102470	1	Plate	-
14	H82501	1	Hinge	-
15	H76221	1	Pin	-
16	AH90845	1	Support	-
17	24H1305	10	Washer	13/32" X 13/16" X 0.065"
18	03H1463	10	Bolt	3/8" X 3/4"
18	12H304	10	Lock Washer	3/8"
18	14H812	10	NUT	3/8"

CYLINDER DOOR, SEALS, FEED PLATE, AND STONE TRAP
