Открытый узел

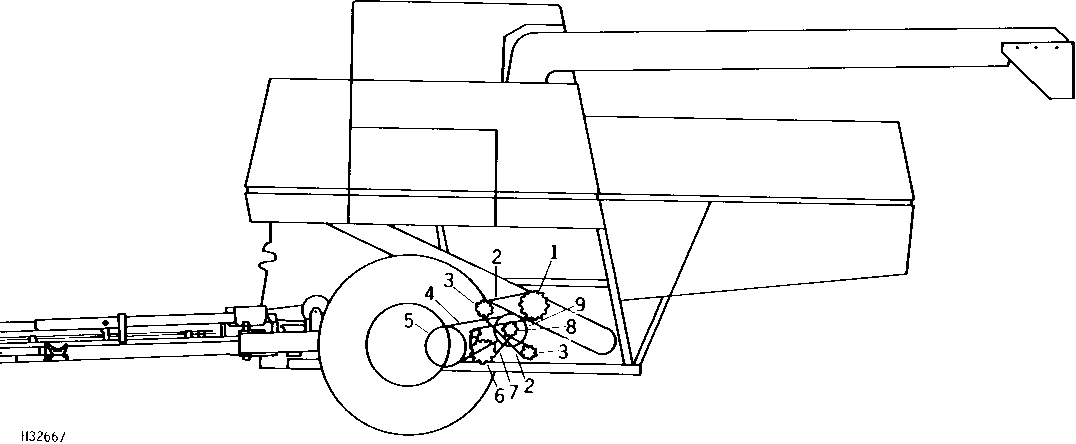

CLEANING FAN, CLEANING SHOE, AND STRAW WALKER DRIVES

CLEANING FAN, CLEANING SHOE, AND STRAW WALKER DRIVES

CLEANING FAN, CLEANING SHOE, AND STRAW WALKER DRIVES

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

CLEANING FAN, CLEANING SHOE, AND STRAW WALKER DRIVES

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H93463	1	Chain Sprocket	Z=49, CRANK, STRAW WALKER
2	-	1	Part 2	ROLLER, TYPE 60, 19 MM (3/4") PITCH, 99 LINKS, (ASSEMBLED FROM (2) AB1290H, AB1289H, AB1288H, (2) SW60RLUS AND (2) AN151830)
3	AH89429	1	Idler Sprocket	Z=15, TIGHTENER, STRAW WALKER
4	H96248	1	V-Belt	(SUB H108669)
4	H108669	1	V-Belt	DRIVE, CLEANING FAN DRIVE
5	H97600	1	Half Sheave	CLEANING FAN DRIVEN (OUTER)
5	AH173726	1	Half Sheave	(SUB FOR AH100009) (MARKED H178856)CLEANING FAN DRIVEN (INNER)
6	H93477	1	Chain Sprocket	Z=28, SHOE
7	-	1	Part 9	ROLLER, TYPE 60, 19 MM (3/4") PITCH, 58 LINKS, (ASSEMBLED FROM (3) AB1290H, AB1289H, SW60RLUS, AN151830 AND SW60OLUS)
8	AH92689	1	Chain Sprocket	DOUBLE, WALKER AND SHOE DRIVE, 15 AND 15 TEETH
8	AH115268	1	Chain Sprocket	Z=18 AND Z=15, DOUBLE, WALKER AND SHOE DRIVE
9	H93503	1	Half Sheave	CLEANING FAN DRIVE (INNER)
9	AH100010	1	Pulley	CLEANING FAN DRIVE (OUTER)
