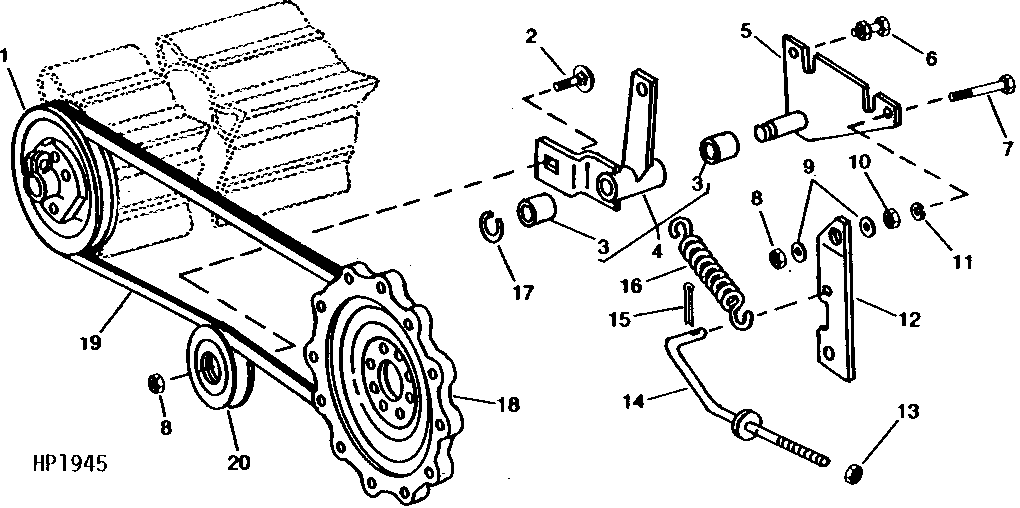

BEATER DRIVE (DUAL-RANGE CYLINDER DRIVE) (562901 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH101244	1	Pulley	213 MM (8-3/8") DIA.
2	03H1731	1	Bolt	1/2" X 1-1/2"
3	H94114	2	Bushing	-
4	AH111477	1	Arm	-
5	AH111474	1	Pivot	-
6	03H1522	1	Bolt	1/2" X 1-1/4"
6	12H301	1	Lock Washer	1/2"
6	14H1040	1	Nut	1/2"
7	19H2420	1	Cap Screw	1/2" X 2-1/2"
8	H79449	2	Lock Nut	-
8	K40014	2	Lock Nut	-
9	24H1111	1	Washer	17/32" X 1-1/16" X 0.090"
10	14H1040	1	Nut	1/2"
11	12H301	1	Lock Washer	1/2"
12	H113914	1	Link	-
13	14H812	1	NUT	3/8"
14	AH111473	1	Rod	-
15	11H211	1	COTTER PIN	1/8" X 3/4"
16	H100681	1	Spring	-
17	U17408	1	Ring	-
18	H113837	1	Pulley	325 MM (12-13/16") DIA.
19	H101469	1	V-Belt	-
20	AH93171	1	Idler	140 MM (5-3/4") DIA.

BEATER DRIVE (DUAL-RANGE CYLINDER DRIVE) (562901 - )
