Beater Drive (100 Per Cent Beater Speed) ( - 414100)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	K40014	1	Lock Nut	-
1	H79449	1	Lock Nut	-
2	AH93171	1	Idler	140 MM (5-3/4") DIA.
3	03H1731	1	Bolt	1/2" X 1-1/2"
4	U17408	1	Ring	-
5	AH93154	1	Arm	(SUB AH101397, AH107809, 24H1136 AND 37H29)
5	AH101397	1	Arm	-
6	H100681	1	Spring	-
7	19H1731	3	Cap Screw	3/8" X 1"
7	12H304	2	Lock Washer	3/8"
7	14H812	2	NUT	3/8"
8	24H1682	2	Washer	13/32" X 7/8" X 0.120"
8	24H1682	2	Washer	13/32" X 7/8" X 0.120"
9	AH107809	1	Bracket	-
9	AH93181	1	Bracket	(SUB AH101397, AH107809, 24H1136 AND 37H29)
10	19H1732	3	Cap Screw	3/8" X 1-1/4"
10	12H304	2	Lock Washer	3/8"
10	14H812	2	NUT	3/8"
11	H96410	1	Eyebolt	-
12	24H1308	1	Washer	13/32" X 1" X 0.134"
13	H96411	1	Arm	-
14	H99923	1	Lock Nut	-
15	H96409	1	Bracket	(SUB H103646)
15	H103646	1	Bracket	-
16	AH94959	2	Pulley	241 MMM (9-1/2") DIA.
17	H96414	1	V-Belt	-
18	24H1136	1	Washer	11/32" X 11/16" X 0.065"
19	37H29	1	Screw	5/16" X 5/8"

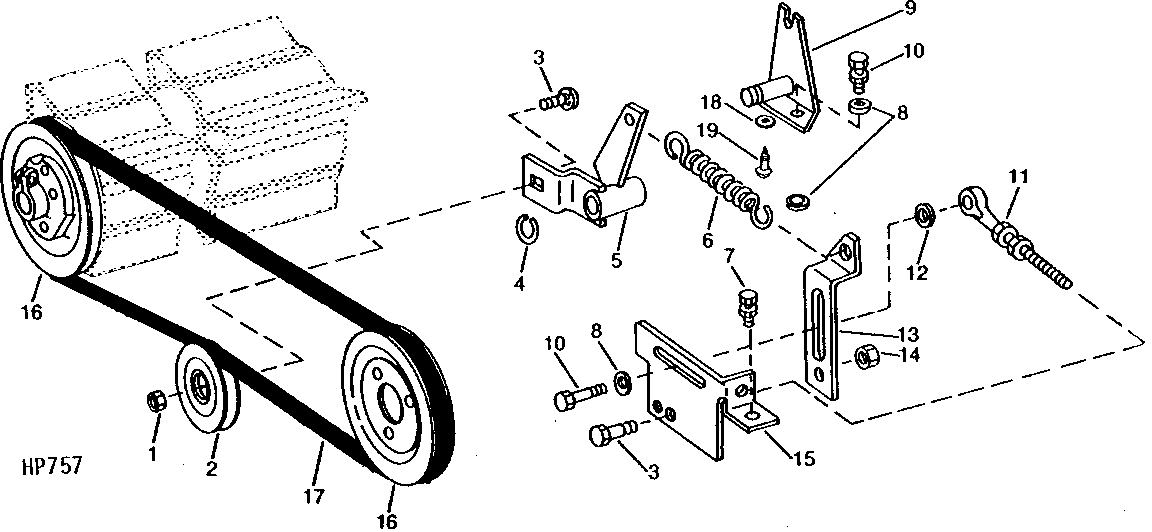

Beater Drive (100 Per Cent Beater Speed) ( - 414100)
