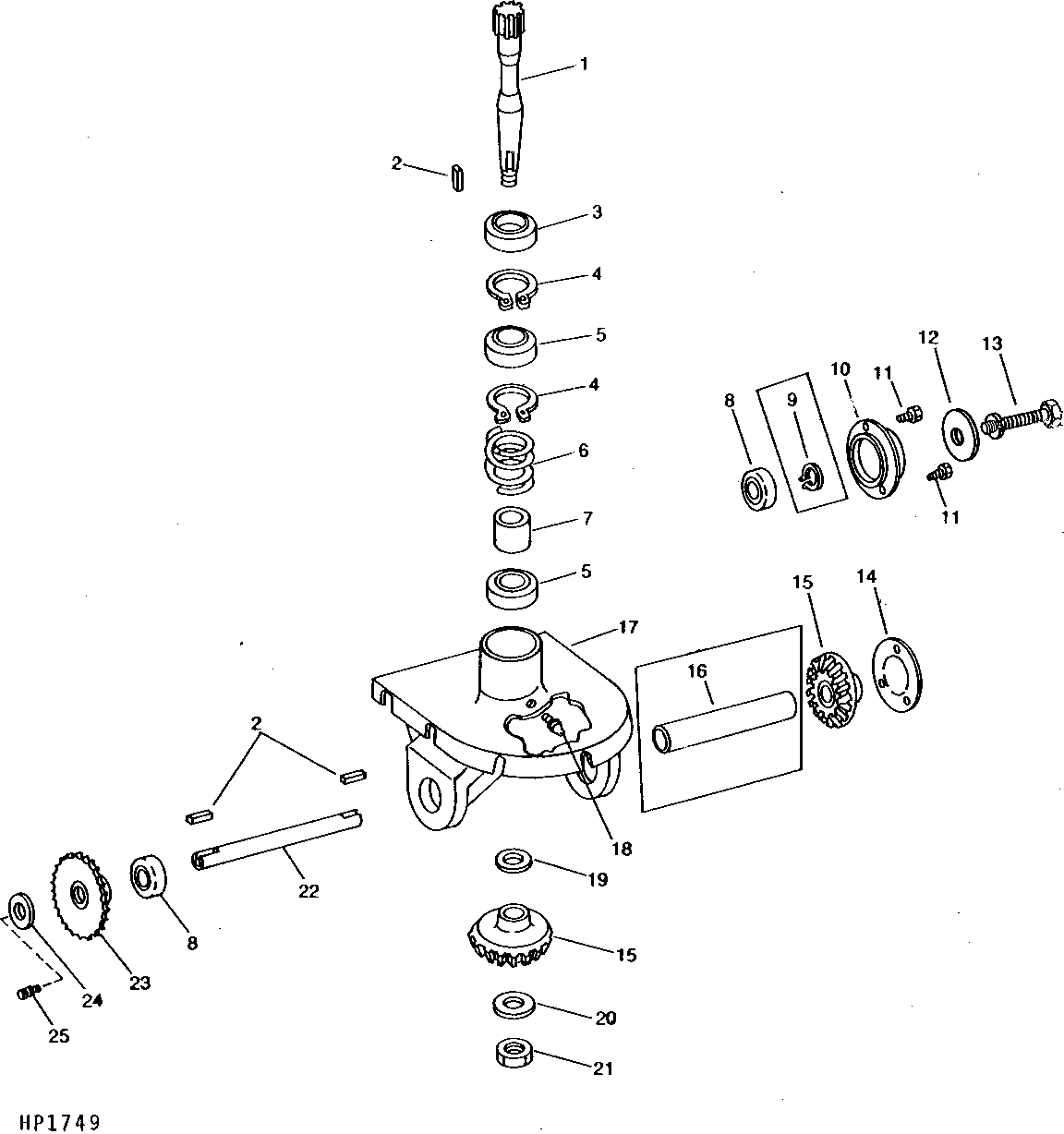

VERTICAL AUGER LOWER GEAR CASE

VERTICAL AUGER LOWER GEAR CASE

VERTICAL AUGER LOWER GEAR CASE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

VERTICAL AUGER LOWER GEAR CASE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H215085	1	Shaft	(SUB FOR H96169), (ALSO ORDER H149361)
2	-	1	Part 2	10 MM X 10 MM X 32 MM (3/8" X 3/8" X 1-1/4"), (CUT FROM H64376 IN AH64587 KEY STOCK KIT)
3	AH90963	1	Seal	-
4	N71921	2	Snap Ring	-
5	AH96585	2	Ball Bearing	-
6	H96267	1	Compression Spring	-
7	H96149	1	Bushing	-
8	JD8524	2	Ball Bearing	-
9	U16068	1	Snap Ring	-
10	H96166	1	Bearing Housing W/O Bearing	(SUB H113053)
10	H113053	1	Bearing Housing W/O Bearing	-
11	19H1731	3	Cap Screw	3/8" X 1"
11	12H304	3	Lock Washer	3/8"
12	E55847	1	Washer	13.487 X 57.150 X 7.925 mm (17/32" X 2-1/4" X 5/16")
12	P46993	1	Washer	16.662 X 57.150 X 6.350 mm (21/32" X 2-1/4" X 1/4")
13	19H1793	1	Cap Screw	1/2" X 2"
13	19H3119	1	CAP SCREW	5/8" X 1-7/8"
13	12H301	1	Lock Washer	1/2"
13	12H294	1	Lock Washer	5/8"
14	H96298	1	Shim	0.51 MM (0.020")
14	H96297	1	Shim	0.25 MM (0.010")
15	H96294	2	Gear	Z=23, BEVEL
16	H98045	1	Spacer	-
17	H96117	1	Case	(SUB H113224)
17	H113224	1	Case	-
18	JD7819	1	Lubrication Fitting	1/4", STRAIGHT
19	24H1533	1	Shim	1-17/32" X 2-1/16" X 0.018"
20	24M7277	1	Washer	21 X 60 X 4 mm
21	H29623	1	Lock Nut	(USE WITH H96169)
21	H149361	1	Lock Nut	(USE WITH H215085)
22	H98044	1	Shaft	(SUB H135232, H113053, (2) R20135, (2) 19H3119 AND (2) 12H294)
22	H135232	1	Shaft	-
22	H113052	1	Shaft	(SUB H135232, H113053, (2) R20135, (2) 19H3119 AND (2) 12H294)
23	AH96592	1	Chain Sprocket	Z=18
24	E55847	1	Washer	13.487 X 57.150 X 7.925 mm (17/32" X 2-1/4" X 5/16")
24	R20135	1	Washer	-
25	19H1793	1	Cap Screw	1/2" X 2"
25	12H301	1	Lock Washer	1/2"
25	19H3119	1	CAP SCREW	5/8" X 1-7/8"
25	12H294	1	Lock Washer	5/8"
