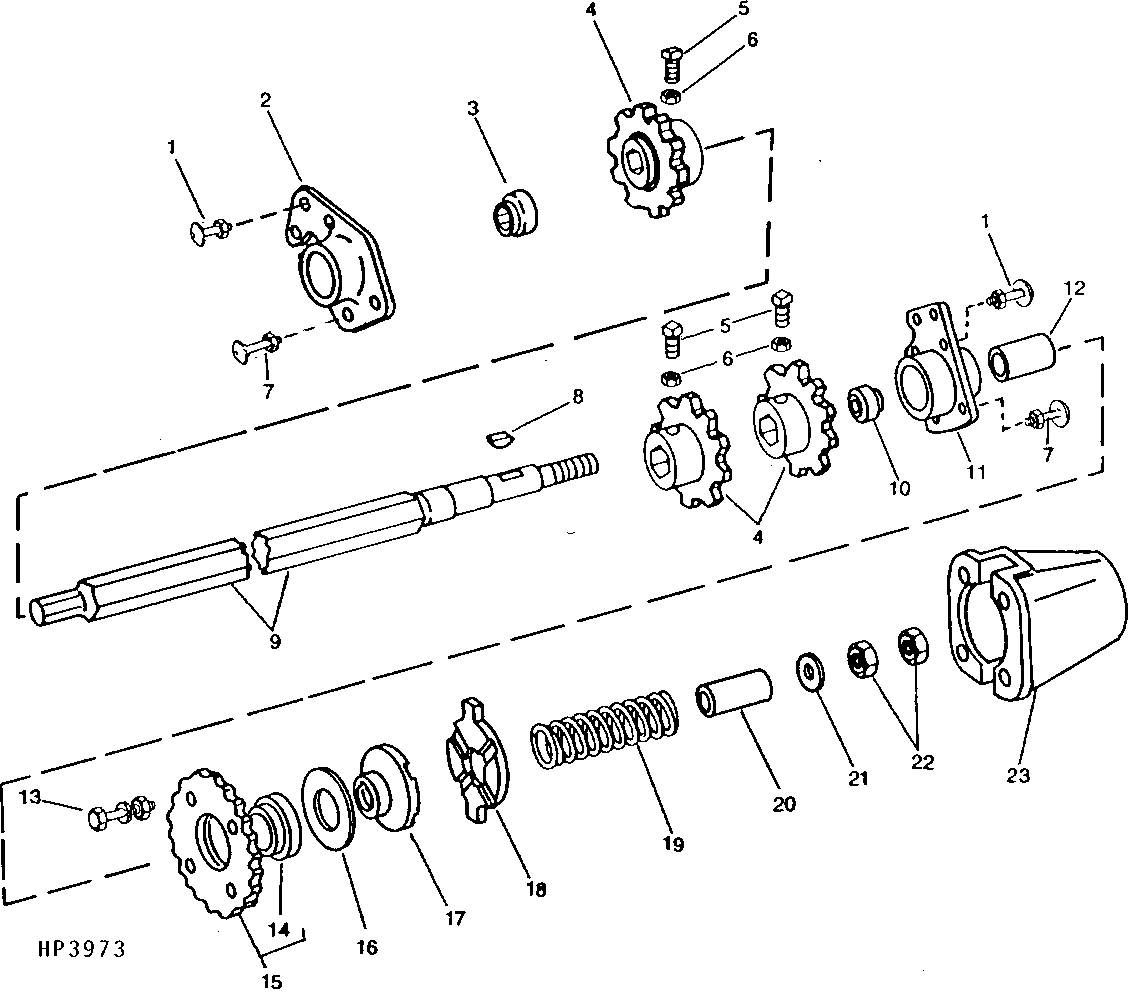

Upper Shaft and Sprockets, Regular Variable Drive (556301 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H301	4	Lock Washer	1/2"
1	14H1040	4	Nut	1/2"
1	T49269	4	Screw	12.700 X 51.054 mm (1/2" X 2.010")
2	H113390	1	Pivot	-
3	JD9373	1	Ball Bearing	-
4	H94166	3	Chain Sprocket	Z=10
4	H118583	3	Chain Sprocket	Z=10, (45 MM (1-3/4") HEX BORE)
5	H84158	6	Screw	3/8" X 1", SET, SQ. HD., CONE POINT
5	H118776	6	Set Screw	-
6	14H732	6	Nut	3/8"
7	H95783	4	Screw	12.700 X 44.450 mm (1/2" X 1-3/4")
7	12H301	4	Lock Washer	1/2"
7	14H1040	4	Nut	1/2"
8	26H103	1	Shaft Key	1/4" X 2-1/8"
9	H113407	1	Shaft	-
10	JD10020	1	Ball Bearing	-
11	H106126	1	Housing	-
12	H108799	1	Spacer	-
13	19H1777	4	Cap Screw	1/2" X 1-3/4"
13	12H301	4	Lock Washer	1/2"
13	14H1040	4	Nut	1/2"
14	H105584	1	Bushing	-
15	AH104438	1	Chain Sprocket	Z=30
16	H99303	1	Washer	-
17	H105590	1	Hub	-
18	H101677	1	Jaw	-
19	H102497	1	Compression Spring	-
20	H105587	1	Spacer	-
21	24H1400	1	Washer	25/32" X 1-5/8" X 1/4"
22	14H794	2	Nut	3/4"
23	H102477	1	Housing	-

Upper Shaft and Sprockets, Regular Variable Drive (556301 - )
