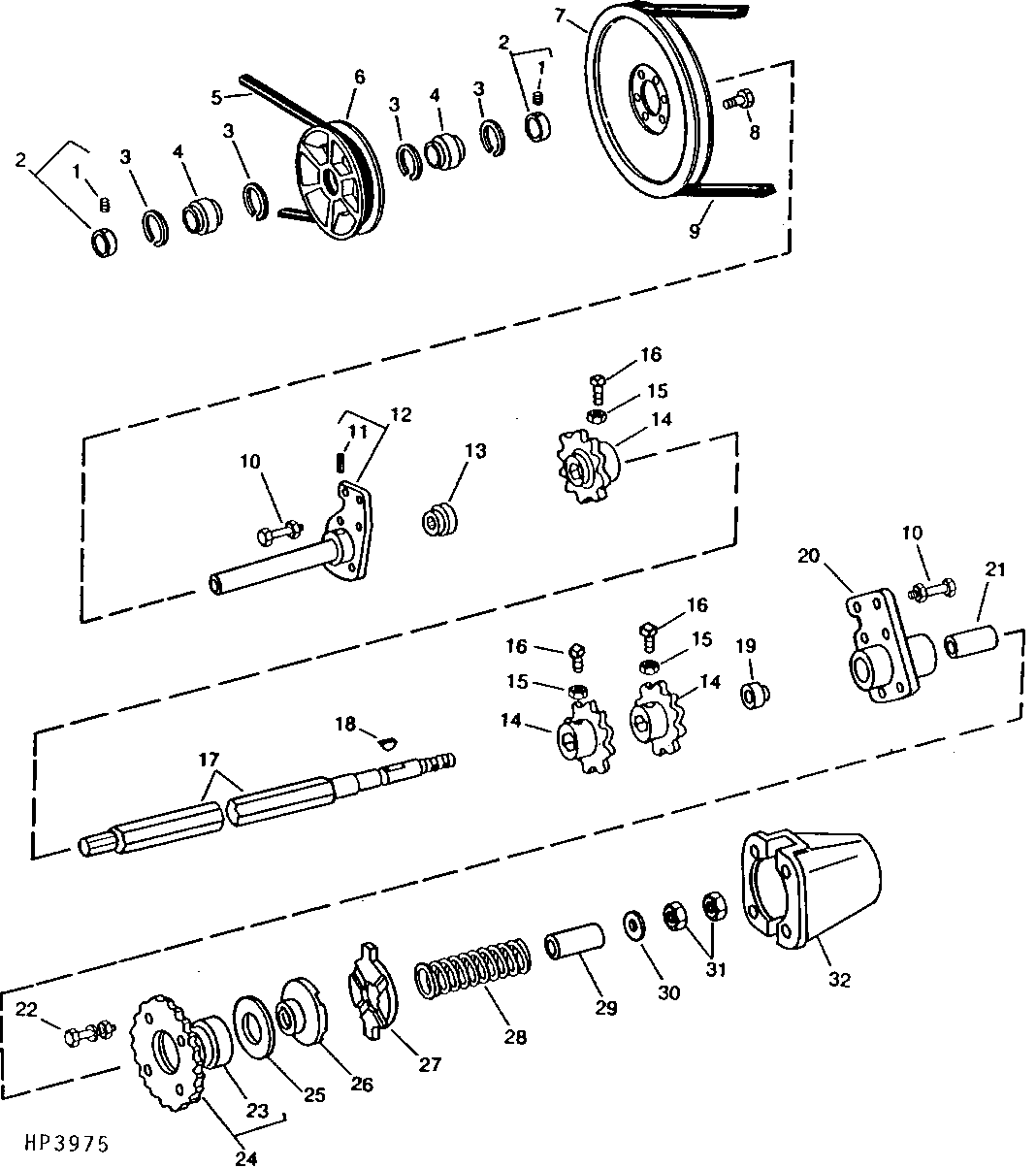

Upper Shaft and Sheave, Regular Fixed Drive W/O Reverser (615201 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	22H897	4	Set Screw	1/4" X 1/4"
2	JD9220	4	Eccentric Locking Collar	-
3	P42232	4	Snap Ring	-
4	JD9221	2	Ball Bearing	-
5	Z30130	1	V-BELT	-
6	H75886	1	Pulley	188MM (7-13/32") DIA.
7	AH75979	1	Pulley	440MM (17-5/10") DIA.
8	19H1936	6	Cap Screw	3/8" X 3/4"
9	H76030	1	V-Belt	-
10	T49269	4	Screw	12.700 X 51.054 mm (1/2" X 2.010")
10	14H1040	8	Nut	1/2"
10	12H301	8	Lock Washer	1/2"
10	H95783	4	Screw	12.700 X 44.450 mm (1/2" X 1-3/4")
11	34H321	1	Spring Pin	1/4" X 2-1/2"
12	AH111642	1	Shaft	-
13	JD9373	1	Ball Bearing	-
14	H118583	3	Chain Sprocket	Z=10, (45MM (1-3/4") HEX BORE)
15	H118776	6	Set Screw	-
16	14H732	6	Nut	3/8"
17	H113407	1	Shaft	-
18	26H103	1	Shaft Key	1/4" X 2-1/8"
19	JD10020	1	Ball Bearing	-
20	H106126	1	Housing	-
21	H108799	1	Spacer	-
22	19H1777	4	Cap Screw	1/2" X 1-3/4"
22	12H301	4	Lock Washer	1/2"
22	14H1040	4	Nut	1/2"
23	H105584	1	Bushing	-
24	AH104438	1	Chain Sprocket	Z=30
25	H99303	1	Washer	-
26	H105590	1	Hub	-
27	H101677	1	Jaw	-
28	H102497	1	Compression Spring	-
29	H105587	1	Spacer	-
30	24H1400	1	Washer	25/32" X 1-5/8" X 1/4"
31	14H794	1	Nut	3/4"
32	H102477	1	Housing	-

Upper Shaft and Sheave, Regular Fixed Drive W/O Reverser (615201 - )
