Открытый узел

Trash Shield, Heavy Duty and 4WD

Trash Shield, Heavy Duty and 4WD

Trash Shield, Heavy Duty and 4WD

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

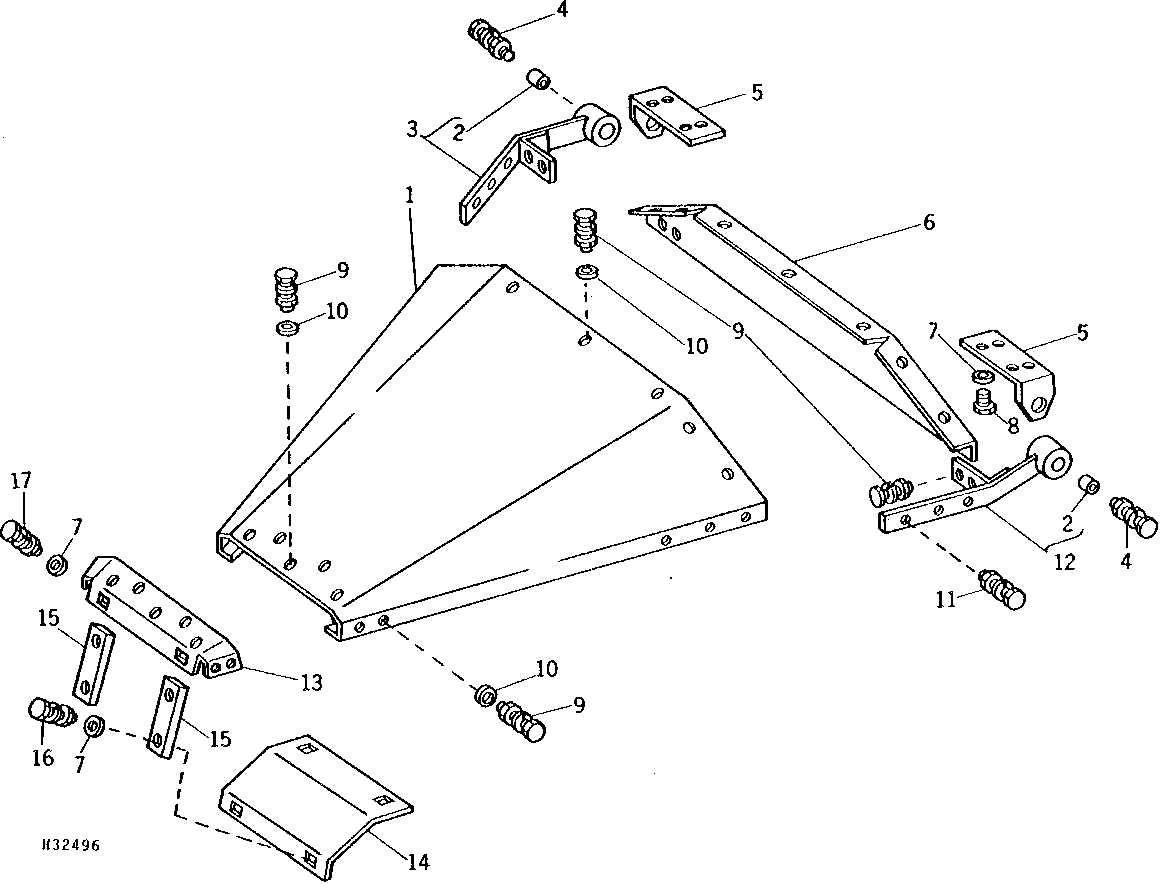

Trash Shield, Heavy Duty and 4WD

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H117643	1	Shield	-
1	H100690	1	Shield	-
2	AH80384	2	Isolator	-
3	AH99660	1	Support	LH
3	AH114441	1	Support	LH
4	19H1847	2	Cap Screw	5/8" X 2-1/2"
4	12H294	2	Lock Washer	5/8"
4	14H1039	2	Nut	5/8"
5	H99012	2	Bracket	-
6	H100691	1	Bracket	FRONT
7	24H1305	12	Washer	13/32" X 13/16" X 0.065"
8	19H1936	8	Cap Screw	3/8" X 3/4"
9	19H1900	20	Cap Screw	5/16" X 3/4"
9	24H1136	20	Washer	11/32" X 11/16" X 0.065"
9	14H785	20	Nut	5/16"
10	12H303	16	Lock Washer	5/16"
11	19H1905	6	Cap Screw	5/16" X 1"
11	14H785	6	Nut	5/16"
11	12H303	6	Lock Washer	5/16"
12	AH99661	1	Support	RH
12	AH114440	1	Support	RH
13	H100689	1	Bracket	REAR
13	H117644	1	Bracket	REAR
14	H101268	1	Support	(SUB H113792)
14	H113792	1	Support	REAR
15	H83624	2	Strap	-
16	19H1800	2	Cap Screw	3/8" X 1-1/2"
16	12H304	2	Lock Washer	3/8"
16	14H812	2	NUT	3/8"
17	03H1495	2	Bolt	3/8" X 1-1/2"
17	12H304	2	Lock Washer	3/8"
17	14H812	2	NUT	3/8"
