Открытый узел

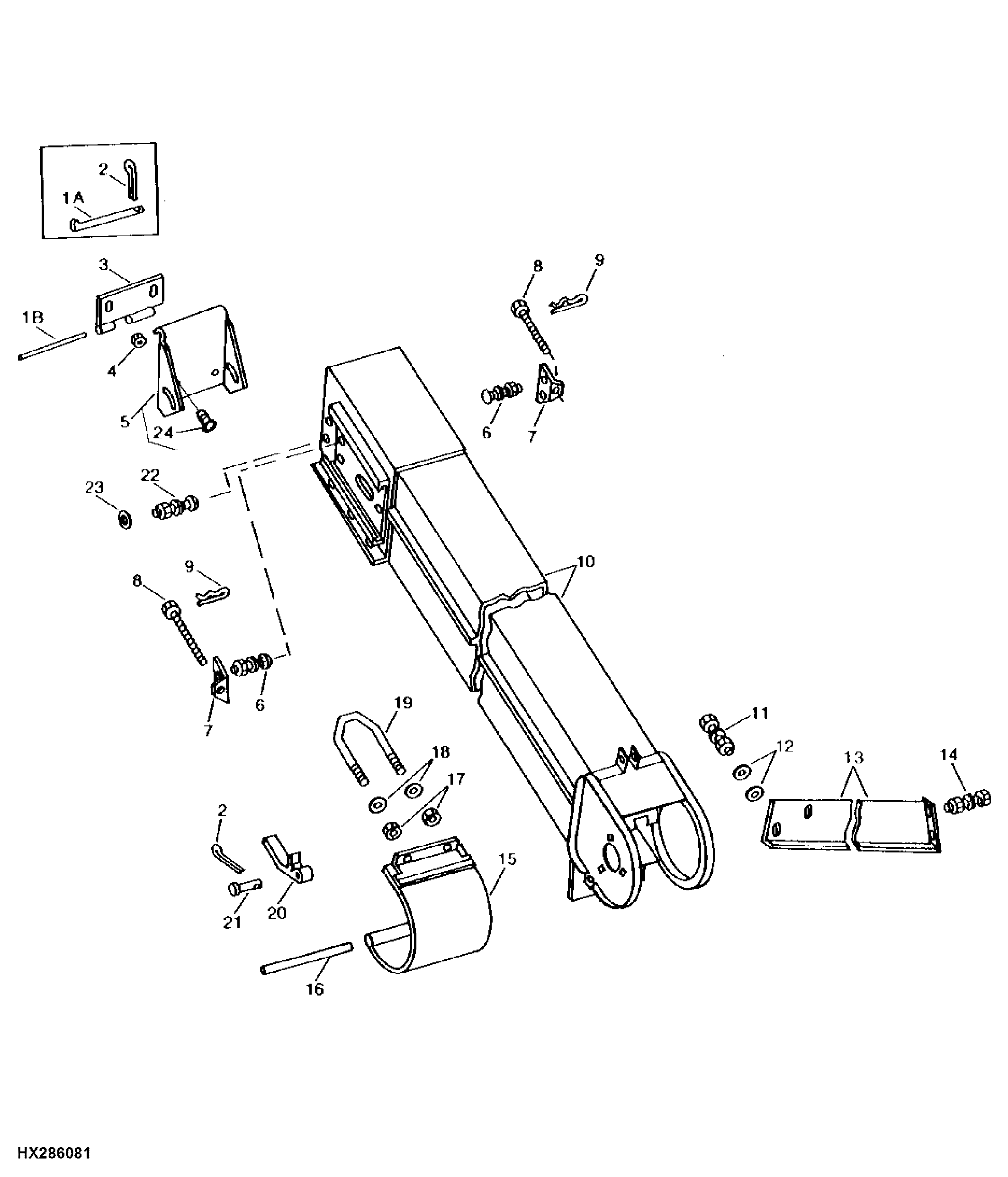

TAILINGS ELEVATOR HOUSING ( - 610500)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	11H206	2	Cotter Pin	3/32" X 3/4"
2	11H206	2	Cotter Pin	3/32" X 3/4"
3	H102459	1	Hinge	-
4	N10213	2	Lock Nut	-
5	H97943	1	Door	(SUB AH102543 AND H102459)
5	AH102543	1	Door	-
6	03H1540	4	Bolt	5/16" X 3/4"
6	12H303	4	Lock Washer	5/16"
6	14H785	4	Nut	5/16"
7	H75977	2	Bracket	-
8	H78294	2	Bolt	-
9	J16931	2	Pin	-
10	AH96371	1	Elevator	-
11	14H812	2	NUT	3/8"
11	12H304	2	Lock Washer	3/8"
11	19H2284	2	Cap Screw	3/8" X 7/8"
12	24H1305	4	Washer	13/32" X 13/16" X 0.065"
13	H75974	1	Support	-
14	19H1944	2	Cap Screw	3/8" X 2-3/4"
14	12H304	2	Lock Washer	3/8"
14	14H812	2	NUT	3/8"
15	AH12678	1	Door	(SOLID)
15	AH11794	1	Door	(PERFORATED)
16	P42406	1	Dowel Pin	CUT TO 152 MM (6"), (MAKE FROM H103318)
17	T16464	2	Lock Nut	7.925 mm (5/16")
18	24H1136	2	Washer	11/32" X 11/16" X 0.065"
19	H35688	1	U-Bolt	-
20	H11360	1	Beam	(SUB H101297)
20	H101297	1	Lever	-
21	RV810A	1	Pin Fastener	DRILLED
22	21H1027	2	Screw	1/4" X 3/4"
22	14H786	4	Nut	1/4"
23	24H1287	2	Washer	9/32" X 5/8" X 0.065"
24	-	2	Part 36	-
1A	H75982	1	Pin Fastener	-
1B	P47039	1	Dowel Pin	CUT TO 127 MM (5"), (MAKE FROM H103318)

TAILINGS ELEVATOR HOUSING ( - 610500)
