Открытый узел

Spike Tooth Concave

Spike Tooth Concave

Spike Tooth Concave

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

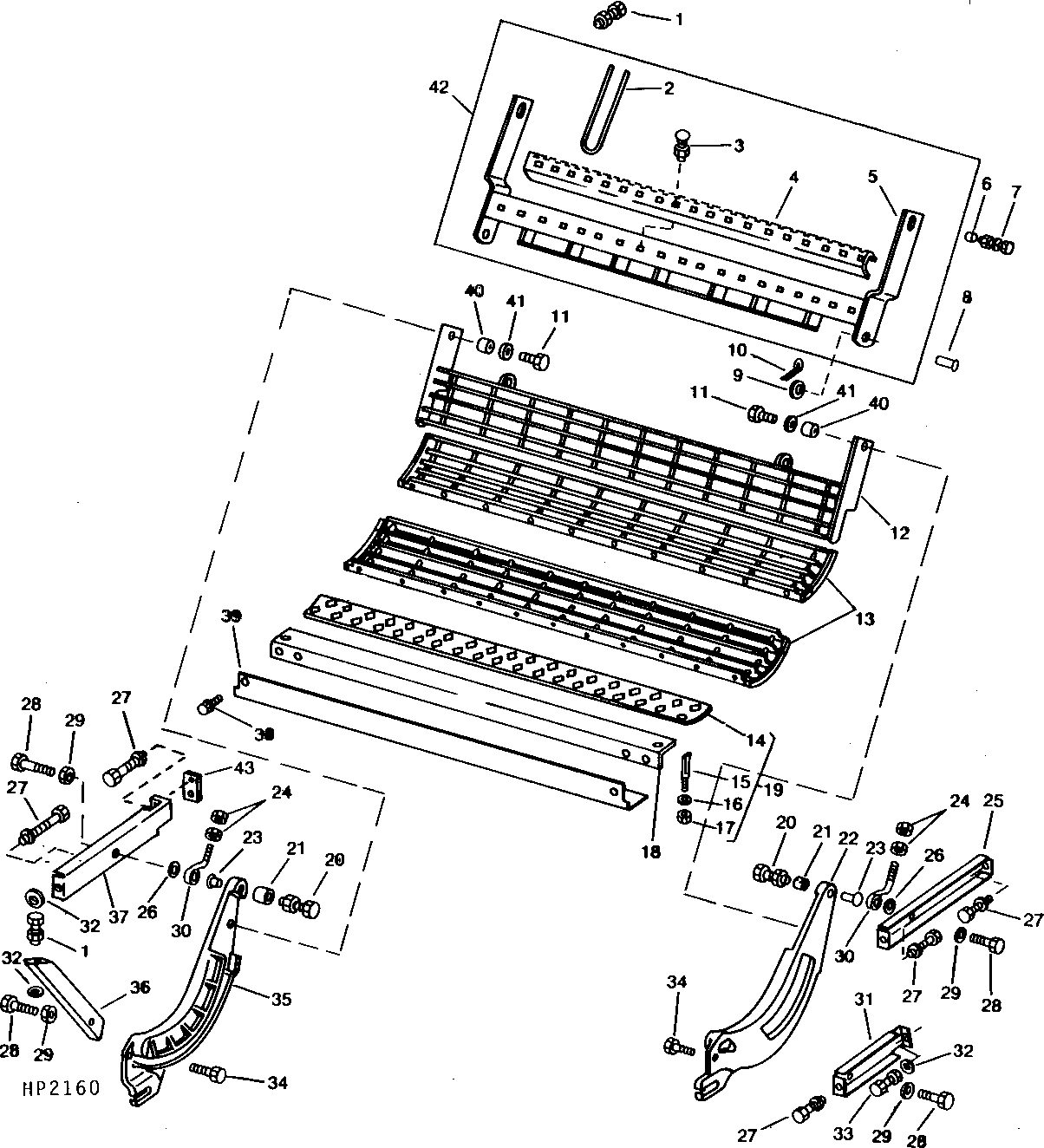

Spike Tooth Concave

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H304	2	Lock Washer	3/8"
1	19H1731	2	Cap Screw	3/8" X 1"
1	14H812	2	NUT	3/8"
2	H87132	23	Finger	-
3	03H1544	23	Bolt	5/16" X 1-1/4"
3	12H303	23	Lock Washer	5/16"
3	14H785	23	Nut	5/16"
4	H97167	1	Retainer	FINGER
5	AH95028	1	Support	FINGER
6	28H2482	2	Bushing	0.546" X 0.840" X 1/2", 1/2" X 1/2"
7	19H1721	2	CAP SCREW	1/2" X 1-1/2"
7	12H301	2	Lock Washer	1/2"
7	24H1211	2	Washer	9/16" X 1-3/8" X 0.105"
7	14H1040	2	Nut	1/2"
8	N104051	2	Pin Fastener	DRILLED
9	24H1211	2	Washer	9/16" X 1-3/8" X 0.105"
10	11H213	2	Cotter Pin	3/16" X 1-3/4"
11	19H1895	1	CAP SCREW	1/2" X 3/4", (SUB 19H1792)
11	19H1792	2	Cap Screw	1/2" X 1"
11	12H301	2	Lock Washer	1/2"
12	AH95262	1	Grate	(SUB AH101528, (2) 28H1597, (2) 24H1111 AND (2) 19H1792)
12	AH101528	1	Grate	-
13	AH86875	2	Grate	-
14	H79998	1	Plate	CONCAVE
15	P44H	1	Tooth	(SUB H132057)
15	H132057	1	Tooth	-
16	12H301	1	Lock Washer	1/2"
17	14H865	1	Nut	1/2"
18	AH80787	1	Seal	-
19	AH78577	1	Concave	WITH TEETH
20	19H1945	2	Cap Screw	1/2" X 3-1/4"
20	14H1040	2	Nut	1/2"
20	12H301	2	Lock Washer	1/2"
21	28H1676	2	Bushing	0.546" X 0.840" X 1-5/8"
22	H85905	1	Concave	LH
23	H84295	2	Bushing	-
24	14H821	4	Nut	5/8"
25	AH77912	1	Bracket	REAR, LH
26	24H1351	2	Washer	9/16" X 1-1/2" X 0.164"
27	19H2128	10	CAP SCREW	3/8" X 3"
27	14H812	10	NUT	3/8"
28	19H2471	4	CAP SCREW	3/8" X 1-1/2"
29	14H812	4	NUT	3/8"
30	H84292	2	Eyebolt	-
31	AH77910	1	Bracket	FRONT, LH
32	24H1305	4	Washer	13/32" X 13/16" X 0.065"
33	19H1732	1	Cap Screw	3/8" X 1-1/4"
33	14H812	1	NUT	3/8"
34	19H1900	2	Cap Screw	5/16" X 3/4"
34	12H303	2	Lock Washer	5/16"
34	28H1511	2	Washer	0.364" X 0.540" X 1/4"
35	H85906	1	Concave	RH
36	AH100263	1	Bracket	FRONT, RH
37	AH91488	1	Bracket	(SUB AH111645 AND A14873)
37	AH111645	1	Bracket	REAR, RH
38	H77931	6	SCREW	SELF-TAPPING
39	H89637	1	Extension	-
40	28H1597	2	Washer	0.546" X 0.840" X 3/8"
41	24H1111	2	Washer	17/32" X 1-1/16" X 0.090"
42	AH95508	1	Bar	(CONSISTS OF AH95028, (23) H87132, H97167, (23) 03H1544, (23) 12H303 AND (23) 14H785)
43	A14873	1	Strap	-
