Открытый узел

Separator Side Sheets and Frame, LH

Separator Side Sheets and Frame, LH

Separator Side Sheets and Frame, LH

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

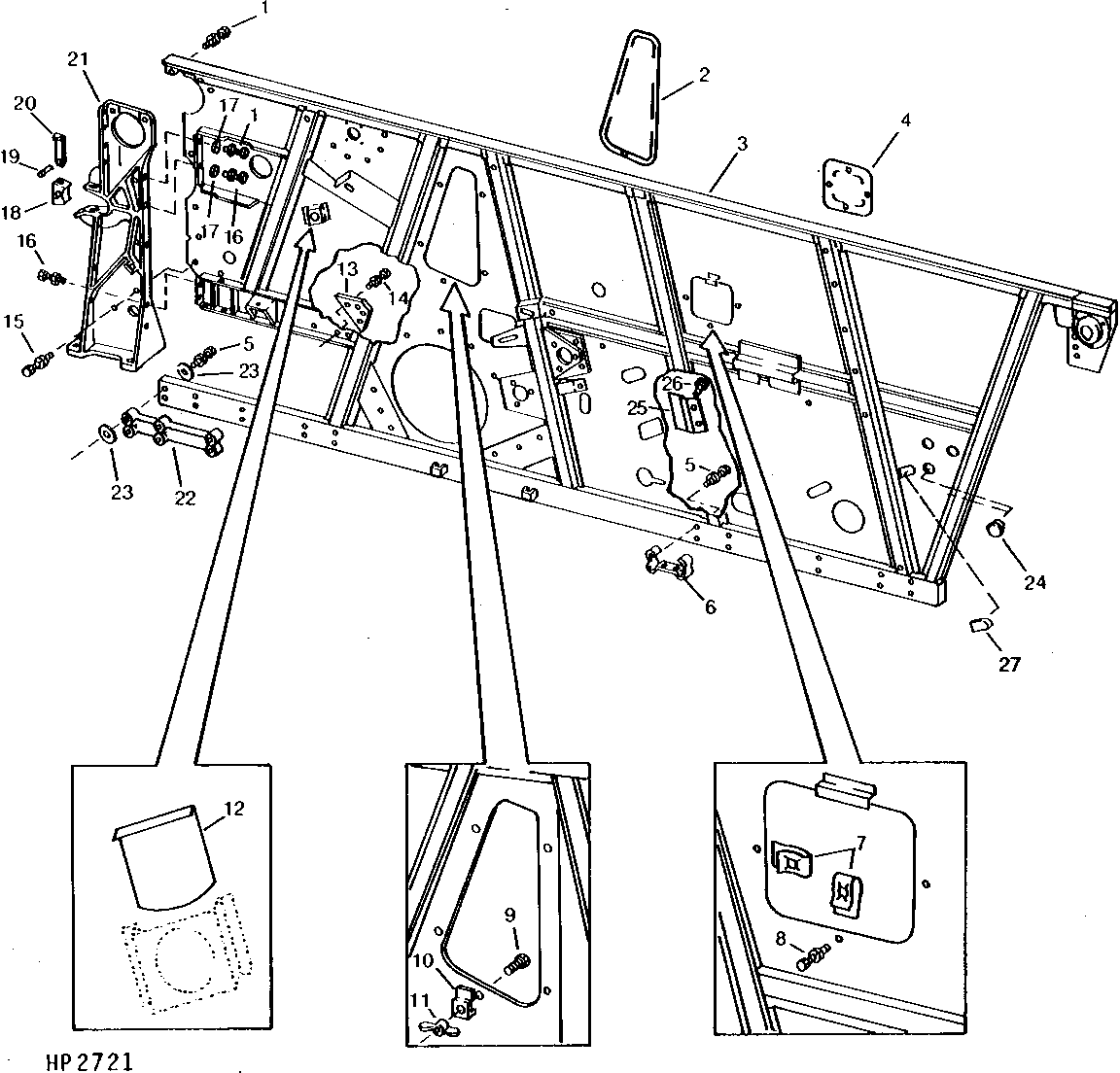

Separator Side Sheets and Frame, LH

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H301	2	Lock Washer	1/2"
1	19H1815	2	Cap Screw	1/2" X 1-1/4"
1	14H1040	2	Nut	1/2"
2	H76271	1	Cover	INSPECTION
3	AH96625	1	Frame	(SUB AH108246)
3	AH108246	1	Frame	(SUB AH114799)
3	AH114799	1	Frame	-
3	AH114891	1	Frame	-
4	H89569	1	Door	INSPECTION
5	19H2668	10	Cap Screw	1/2" X 3-1/2"
5	19H2668	8	Cap Screw	1/2" X 3-1/2"
5	14H1040	4	Nut	1/2"
5	12H301	4	Lock Washer	1/2"
5	19H1945	4	Cap Screw	1/2" X 3-1/4"
6	H83115	1	Spacer	(SUB H102842, THIS APPLICATION)
6	H102842	1	Spacer	(SUB H104992, FRONT ONLY)
7	P41706	3	Nut	SPEED
8	19H1227	3	Cap Screw	1/4" X 1/2"
8	12H302	3	Lock Washer	1/4"
9	03H1540	5	Bolt	5/16" X 3/4"
10	P47159	5	Clip	-
11	14H819	1	Wing Nut	5/16"
12	H89544	1	Angle	INSPECTION
13	H82546	1	Gusset	-
14	12H304	4	Lock Washer	3/8"
14	14H812	4	NUT	3/8"
14	19H1731	4	Cap Screw	3/8" X 1"
15	09H1590	3	Bolt	3/8" X 1-1/2"
15	12H304	3	Lock Washer	3/8"
15	14H812	3	NUT	3/8"
16	19H1721	3	CAP SCREW	1/2" X 1-1/2"
16	12H301	3	Lock Washer	1/2"
16	14H1040	3	Nut	1/2"
17	24H1111	2	Washer	17/32" X 1-1/16" X 0.090"
18	H10835	1	RETAINER	PIVOT
19	19H2020	1	Cap Screw	5/16" X 1/2"
19	12H303	1	Lock Washer	5/16"
20	P47415	1	Key	PIVOT RETAINER
20	H102567	1	Key	PIVOT RETAINER
21	H92436	1	Support	(SUB H102565)
21	H102565	1	Post	-
22	H104992	1	Spacer	-
23	24H1625	12	Washer	17/32" X 1" X 0.120"
24	R52233	1	Plug	(HARVESTFLO CONVERSION ONLY)
25	AH118212	1	Bracket	-
26	H65108	2	Screw	SELF-TAPPING
27	H128077	1	Plug	(HARVESTFLO)
