Открытый узел

SEAT CONSOLE, FRAME, AND SEALS

SEAT CONSOLE, FRAME, AND SEALS

SEAT CONSOLE, FRAME, AND SEALS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

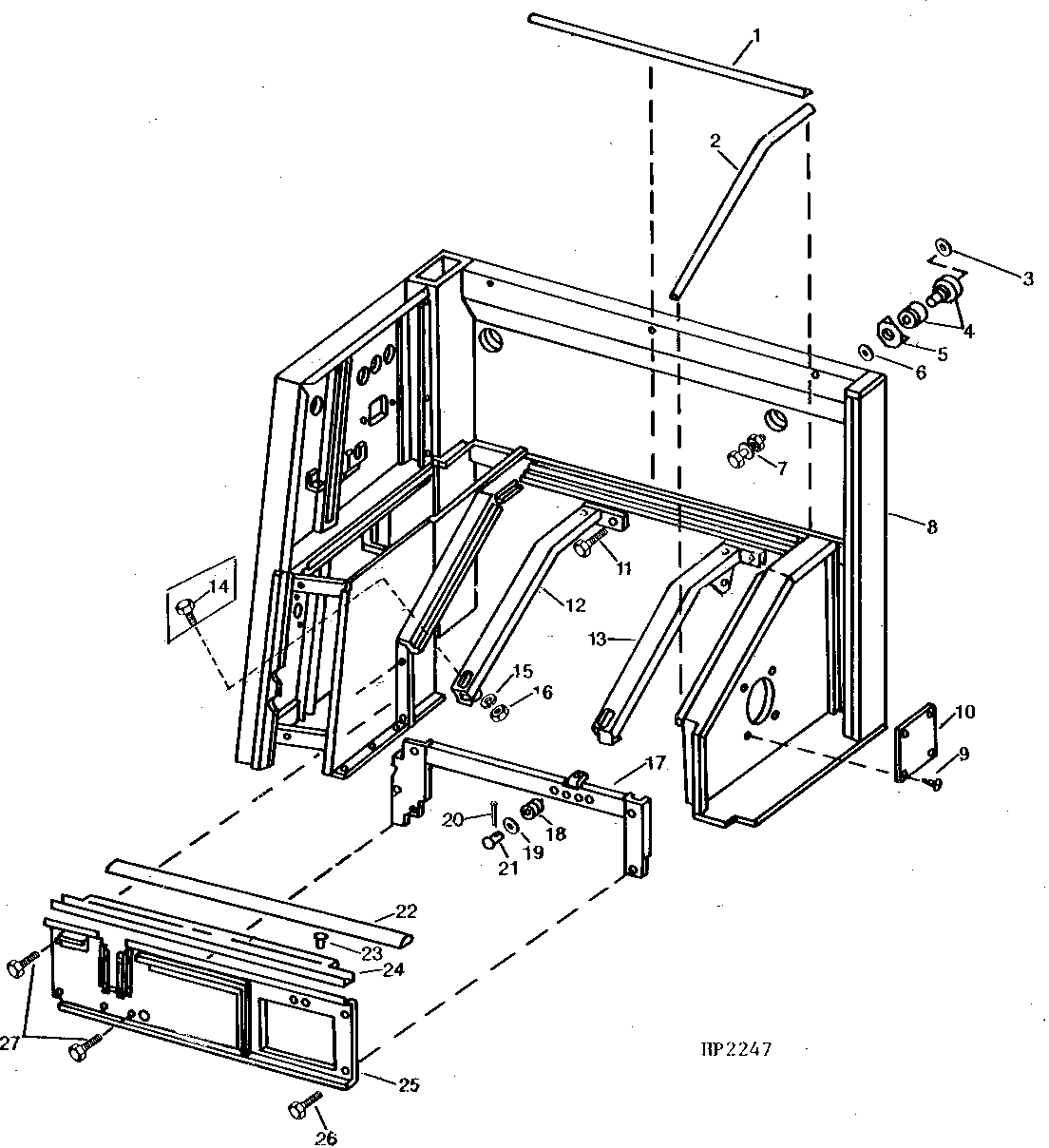

SEAT CONSOLE, FRAME, AND SEALS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H105369	1	Seal	-
1	H96213	2	Isolator	-
1	-	1	Part 3	(CUT FROM H118985)
2	-	2	Part 4	(CUT FROM H96213)
2	-	2	Part 5	(CUT FROM H118398)
3	C18608	2	Washer	-
4	AE29490	2	ISOLATOR	-
5	H96778	2	Washer	-
6	24H1222	2	Washer	17/32" X 1-3/8" X 0.120"
7	19H1781	2	CAP SCREW	1/2" X 3-1/2"
7	12H301	2	Lock Washer	1/2"
7	14H1040	2	Nut	1/2"
8	AH90619	1	Seat	(SUB AH108498)
8	AH108498	1	Seat	CONSOLE
9	37H105	4	Screw	10 X 3/8"
10	H96775	1	Panel	ACCESS
11	H76139	4	Screw	-
12	AH92342	1	Support	RH
12	AH112239	1	Support	RH
13	AH92341	1	Support	LH
13	AH112240	1	Support	LH
14	19H1731	2	Cap Screw	3/8" X 1"
14	12H304	2	Lock Washer	3/8"
15	24H1305	2	Washer	13/32" X 13/16" X 0.065"
16	14H812	2	NUT	3/8"
17	AH94520	1	Frame	-
17	AH106515	1	Channel	(SUB AH113160)
17	AH113160	1	Channel	-
17	AH112241	1	Channel	-
18	F1463R	1	Spring	-
19	24H1136	2	Washer	11/32" X 11/16" X 0.065"
20	11H211	1	COTTER PIN	1/8" X 3/4"
21	N6704DN	1	Pin Fastener	-
22	-	1	Part 34	(CUT FROM H96213)
22	-	1	Part 35	(CUT FROM H118398)
23	H62547	4	Rivet	-
24	H102473	1	Channel	MOUNTING SEAL
25	AH94473	1	Panel	(SUB AH101678)
25	AH101678	1	Panel	FRONT
25	AH106514	1	Panel	FRONT
26	H88188	2	SCREW	-
27	19H1900	4	Cap Screw	5/16" X 3/4"
27	N10213	4	Lock Nut	-
