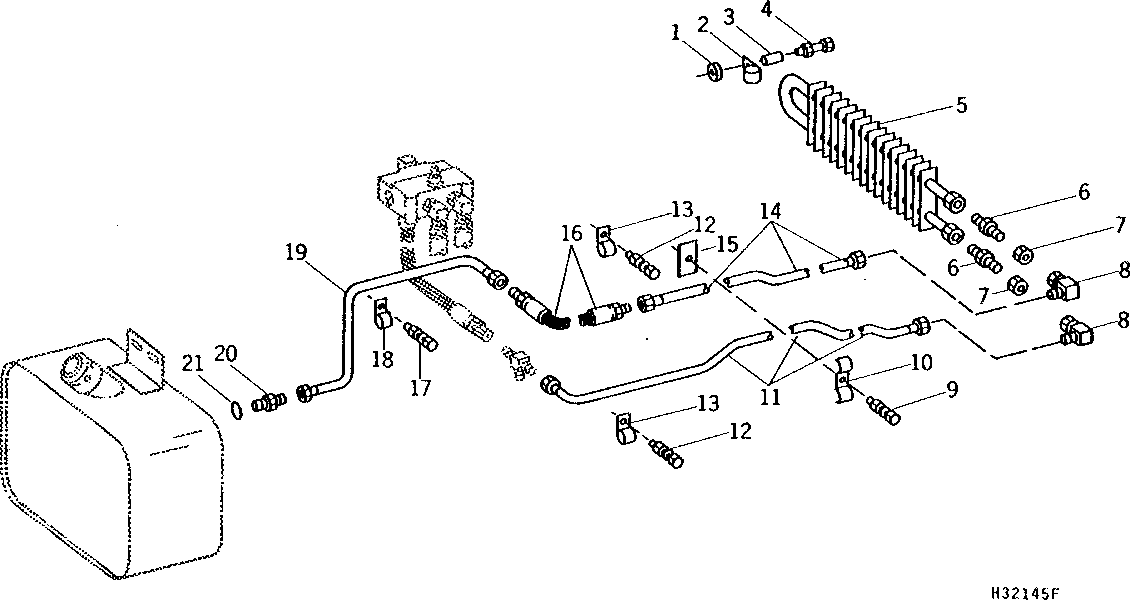

Oil Cooler Lines and Hose, Automatic Header Height Control and Dial-A-Matic Header Height Control

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24H1243	1	WASHER	11/32" X 5/8" X 1/16"
2	AH78125	1	Clip	(SUB R46414)
2	R46414	1	Clamp	-
3	28H1634	1	Spacer	0.364" X 0.540" X 1-3/4"
4	19H1907	1	Cap Screw	5/16" X 2-3/4"
4	12H303	1	Lock Washer	5/16"
4	14H785	1	Nut	5/16"
5	AH89822	1	Oil Cooler	-
6	N112216	2	Fitting	-
7	R26627	1	Nut	-
8	AH77612	2	Elbow Fitting	90°
9	08H4416	1	Bolt	5/16" X 1"
9	12H303	1	Lock Washer	5/16"
9	14H785	1	Nut	5/16"
10	AH83846	1	Clamp	-
11	AH91735	1	Oil Line	-
12	19H1900	2	Cap Screw	5/16" X 3/4"
12	12H303	2	Lock Washer	5/16"
12	14H785	2	Nut	5/16"
13	AH78125	2	Clip	(SUB R46414)
13	R46414	2	Clamp	-
14	AH91736	1	Line	-
15	H83769	1	Foam Pad	-
16	AH103274	1	Hydraulic Hose	13 MM X 406 MM (1/2" I.D. X 16") LONG
17	21H1305	2	Screw	1/4" X 1"
17	12H302	2	Lock Washer	1/4"
17	14H786	2	Nut	1/4"
18	H77358	2	Clip	-
19	AH100341	1	Line	-
20	R27270	1	Fitting	-
21	R26906	1	O-Ring	-

Oil Cooler Lines and Hose, Automatic Header Height Control and Dial-A-Matic Header Height Control

Нет текстового описания
