Mud Shields, Planetary Final Drive, RH (508915 - 556300)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24H1682	7	Washer	13/32" X 7/8" X 0.120"
2	AH100059	1	Bracket	-
3	A3581R	1	Spring Locking Pin	-
4	AH100077	1	Shield	-
5	21H1098	5	Screw	3/8" X 1-3/4"
5	12H304	5	Lock Washer	3/8"
5	14H812	5	NUT	3/8"
6	28H1884	5	Spacer	0.493" X 0.675" X 1/2"
7	19H1905	3	Cap Screw	5/16" X 1"
7	12H303	3	Lock Washer	5/16"
7	14H785	3	Nut	5/16"
8	H100977	1	Bracket	-
9	24H1307	1	Washer	13/32" X 1" X 1/16"
10	24H1312	5	Washer	13/32" X 1-3/8" X 0.105"
11	AH100060	1	Shield	-
12	H89616	1	Wing Screw	-
13	H100976	1	Angle	-
14	19H1731	2	Cap Screw	3/8" X 1"
14	12H304	2	Lock Washer	3/8"
14	14H812	2	NUT	3/8"
15	H77932	5	Screw	-
16	03H1709	1	Bolt	5/16" X 1"
16	12H303	1	Lock Washer	5/16"
16	14H785	1	Nut	5/16"
17	H100978	1	Bracket	-
18	AH100261	1	Shield	-
19	H100980	1	Channel	-
20	24H1136	1	Washer	11/32" X 11/16" X 0.065"
21	19H1732	3	Cap Screw	3/8" X 1-1/4"
21	12H304	3	Lock Washer	3/8"
21	14H812	3	NUT	3/8"
22	12H304	1	Lock Washer	3/8"
23	H100979	1	Bracket	-

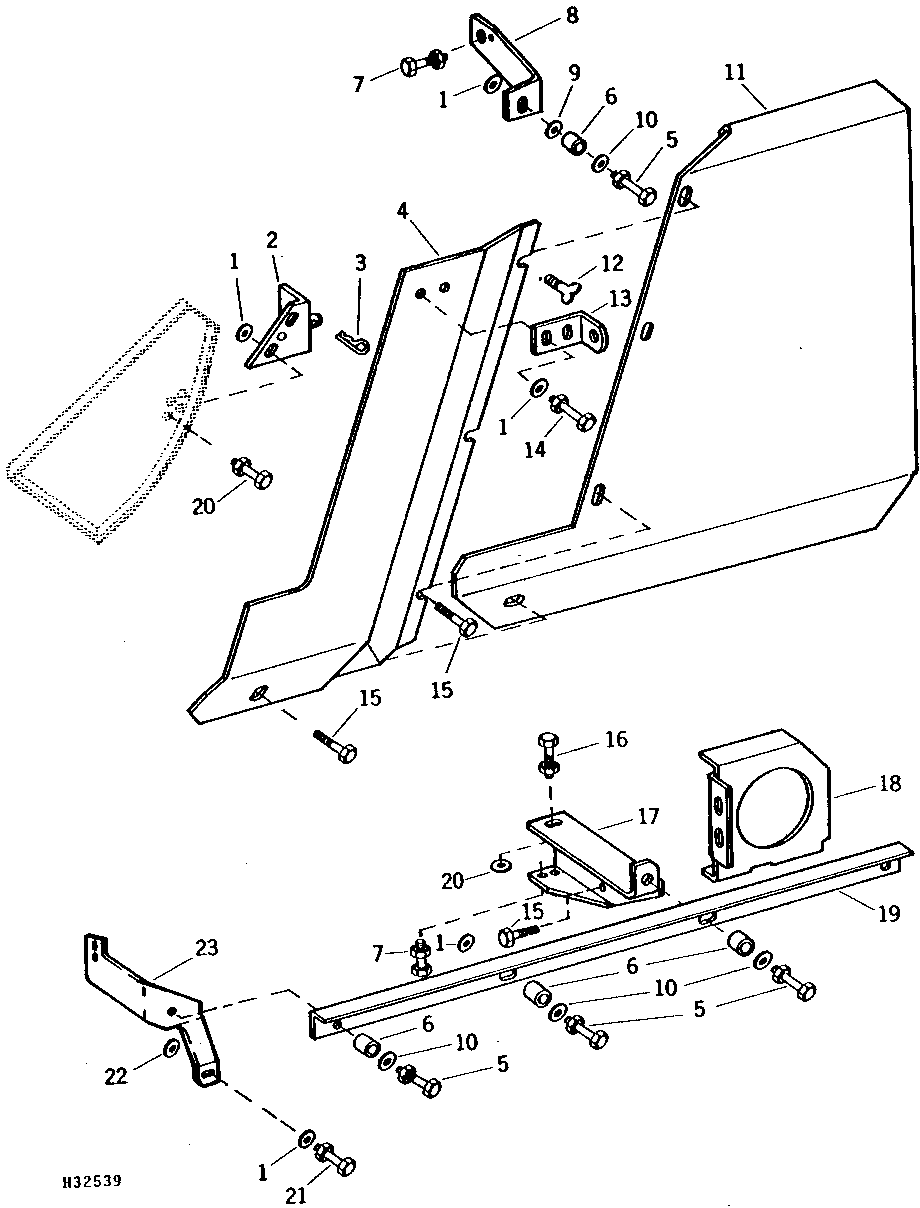

Mud Shields, Planetary Final Drive, RH (508915 - 556300)
