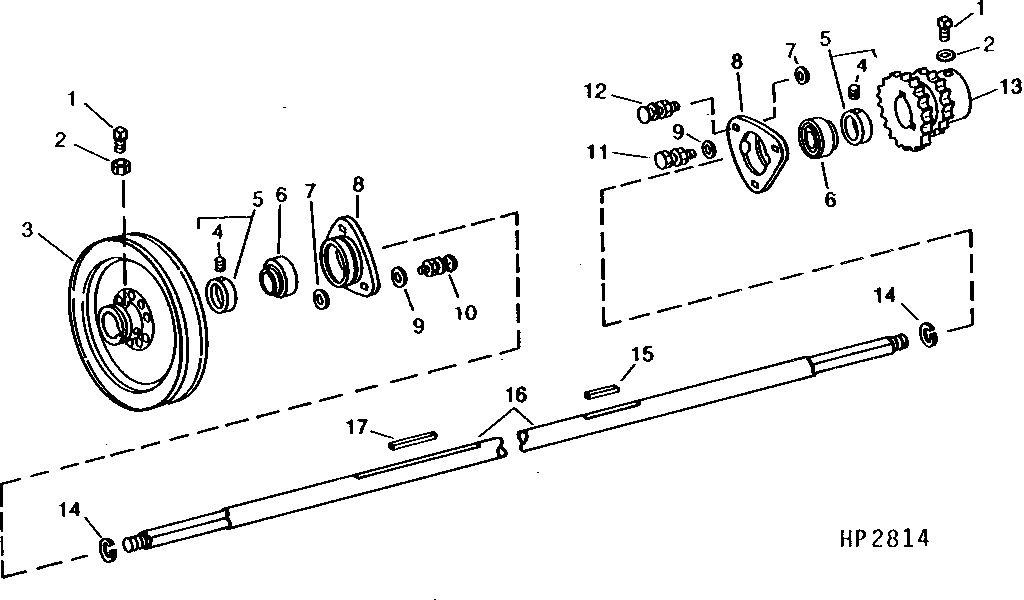

Lower Shaft and Sheave, Fixed Drive W/O Reverser (615201 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H82306	4	Screw	-
2	14H732	4	Nut	3/8"
3	AH122101	1	Pulley	(3/8" X 3/8" X 3-3/4")
4	-	2	Part 4	-
5	JD9201	2	Eccentric Locking Collar	-
6	JD9202	2	Ball Bearing	-
7	24H1305	8	Washer	13/32" X 13/16" X 0.065"
8	H93927	2	Housing	-
9	24H1682	2	Washer	13/32" X 7/8" X 0.120"
10	03H1557	3	Bolt	3/8" X 1-1/4"
10	12H304	3	Lock Washer	3/8"
10	14H812	3	NUT	3/8"
11	03H1519	2	Bolt	3/8" X 1"
11	14H812	2	NUT	3/8"
11	12H304	2	Lock Washer	3/8"
12	10H1027	3	Bolt	3/8" X 1-1/4"
12	12H304	3	Lock Washer	3/8"
12	14H812	3	NUT	3/8"
13	AH92645	1	Chain Sprocket	Z=15 AND Z=20
14	H80926	2	Snap Ring	-
15	-	1	Part 21	10 MM X 10 MM X 38 MM
16	H115230	1	Shaft	-
17	-	1	Part 23	10 MM X 10 MM X 45 MM
18	Z30130	1	V-BELT	-

Lower Shaft and Sheave, Fixed Drive W/O Reverser (615201 - )

Нет текстового описания
