Hydrostatic Drive Upper Oil Lines, Sundstrand ( - 556300)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H98542	1	Tee Fitting	-
2	19H1905	3	Cap Screw	5/16" X 1"
2	14H785	3	Nut	5/16"
2	12H303	3	Lock Washer	5/16"
3	H98913	1	Bracket	-
4	R26627	1	Nut	-
4	14H810	1	Nut	7/8"
5	AH96952	1	Line	RETURN, MIDDLE, COOLER
6	AH96951	1	Line	RETURN, MIDDLE, PUMP
7	H86167	1	Bracket	(SUB H108123)
7	H108123	1	Bracket	-
8	AH97689	1	Line	RETURN, FRONT, PUMP
9	H22963	6	Insulator	RUBBER
10	H80233	3	Clamp	(SUB H105483)
10	H105483	3	Clamp	-
10	H105482	6	Clamp	-
11	14H785	1	Nut	5/16"
11	H85089	1	Screw	SELF-TAPPING
12	H99834	1	Strap	-
13	24H1682	2	Washer	13/32" X 7/8" X 0.120"
14	19H1731	2	Cap Screw	3/8" X 1"
14	12H304	2	Lock Washer	3/8"
14	14H812	2	NUT	3/8"
15	14H785	2	Nut	5/16"
15	12H303	2	Lock Washer	5/16"
15	19H1901	2	Cap Screw	5/16" X 2"
16	AH97690	1	Line	RETURN, FRONT, COOLER, (SUB AH117394, AH117395 AND H118655)
16	AH117394	1	Line	RETURN, FRONT, COOLER, (USE WITH AH117395 AND H118655)
17	19H2127	1	Cap Screw	5/16" X 7/8"
17	12H303	1	Lock Washer	5/16"
17	14H785	1	Nut	5/16"
18	AH78237	1	Clamp	CUSHIONED
19	24H1293	1	Washer	11/32" X 1-1/16" X 0.120"
20	AH138694	1	Kit	-

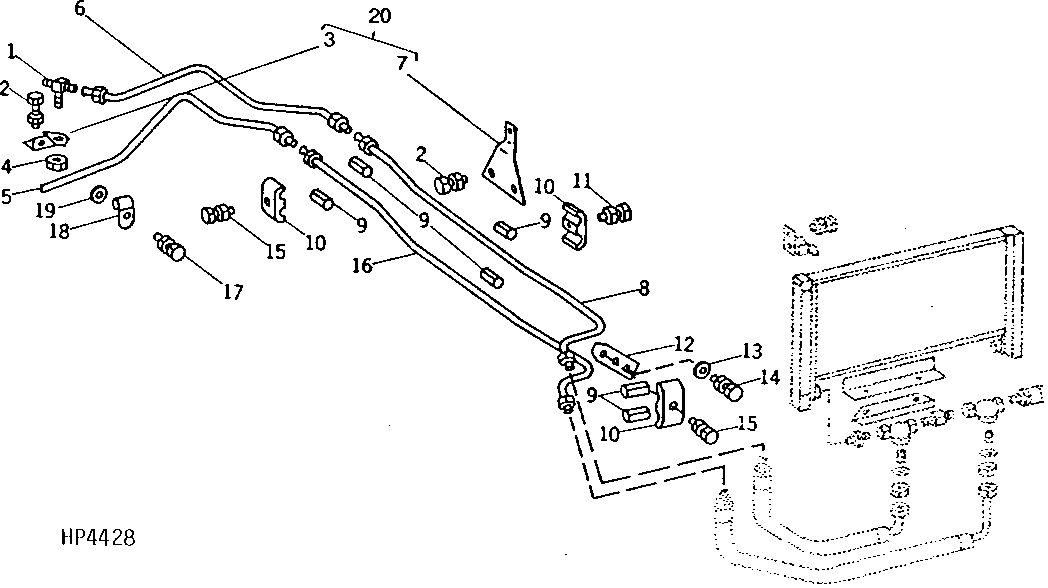

Hydrostatic Drive Upper Oil Lines, Sundstrand ( - 556300)

Нет текстового описания
