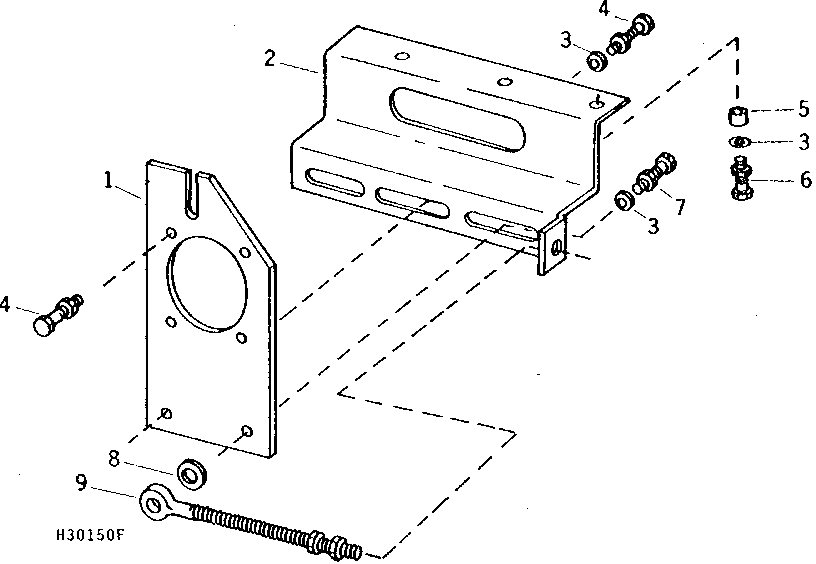

HYDROSTATIC DRIVE REEL HYDRAULIC PUMP MOUNTING

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H101353	1	Plate	-
1	H93234	1	Plate	(SUB H101353)
2	H93218	1	Support	-
3	24H1682	5	Washer	13/32" X 7/8" X 0.120"
4	19H1732	3	Cap Screw	3/8" X 1-1/4"
4	12H304	3	Lock Washer	3/8"
4	14H812	3	NUT	3/8"
5	H20042	2	Bushing	-
6	19H1765	3	Cap Screw	3/8" X 1-3/4"
6	14H812	3	NUT	3/8"
6	12H304	3	Lock Washer	3/8"
7	19H1800	1	Cap Screw	3/8" X 1-1/2"
7	12H304	1	Lock Washer	3/8"
7	14H812	1	NUT	3/8"
8	24H1305	1	Washer	13/32" X 13/16" X 0.065"
9	J15524	1	Eyebolt	-
9	14H812	2	NUT	3/8"

HYDROSTATIC DRIVE REEL HYDRAULIC PUMP MOUNTING
