HYDROSTATIC DRIVE BELT TENSIONING MECHANISM

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H97535	1	Bolt	-
2	24H1368	1	Washer	21/32" X 1-5/16" X 0.090"
3	H62226	1	Round Retainer	-
4	H94161	1	Spring	-
5	H97537	1	Bushing	-
6	H97539	1	Round Retainer	-
7	H103225	1	Cushion	-
8	R39844	1	Washer	-
9	19H1820	2	Cap Screw	1/2" X 3"
9	12H301	2	Lock Washer	1/2"
9	14H1040	2	Nut	1/2"
10	AH93169	1	Support	-
11	H97538	1	Bushing	-
12	AH96241	1	Rod	-
13	H97536	1	Strap	-
14	11H236	1	Cotter Pin	1/8" X 1"
15	N51590	1	Pin Fastener	-
16	H101207	4	Bushing	-
17	AH100298	1	Arm	WITH BUSHINGS
18	H97525	1	Bushing	-
19	24H1513	2	Washer	1-13/32" X 2" X 0.060"
20	14H794	1	Nut	3/4"
21	12H236	1	Lock Washer	3/4"
22	24H1408	1	Washer	13/16" X 2-5/16" X 0.060"
23	19H1892	1	CAP SCREW	3/4" X 5-1/4"
23	12H236	1	Lock Washer	3/4"
24	AH101128	1	Pivot	(SUB AH108379)
24	AH108379	1	Pivot	-
25	19H2023	1	CAP SCREW	3/8" X 3-1/4"
25	12H304	1	Lock Washer	3/8"
25	14H1047	1	Nut	7/16", 7/16"
26	24H1682	3	Washer	13/32" X 7/8" X 0.120"
27	19H1731	1	Cap Screw	3/8" X 1"
27	12H304	1	Lock Washer	3/8"
28	AH96236	1	Arm	-
29	19H1734	1	Cap Screw	5/8" X 2"
29	12H294	1	Lock Washer	5/8"
29	14H1039	1	Nut	5/8"
30	H97541	1	Eyebolt	-
31	14H1039	4	Nut	5/8"
32	AH96237	1	Brace	-

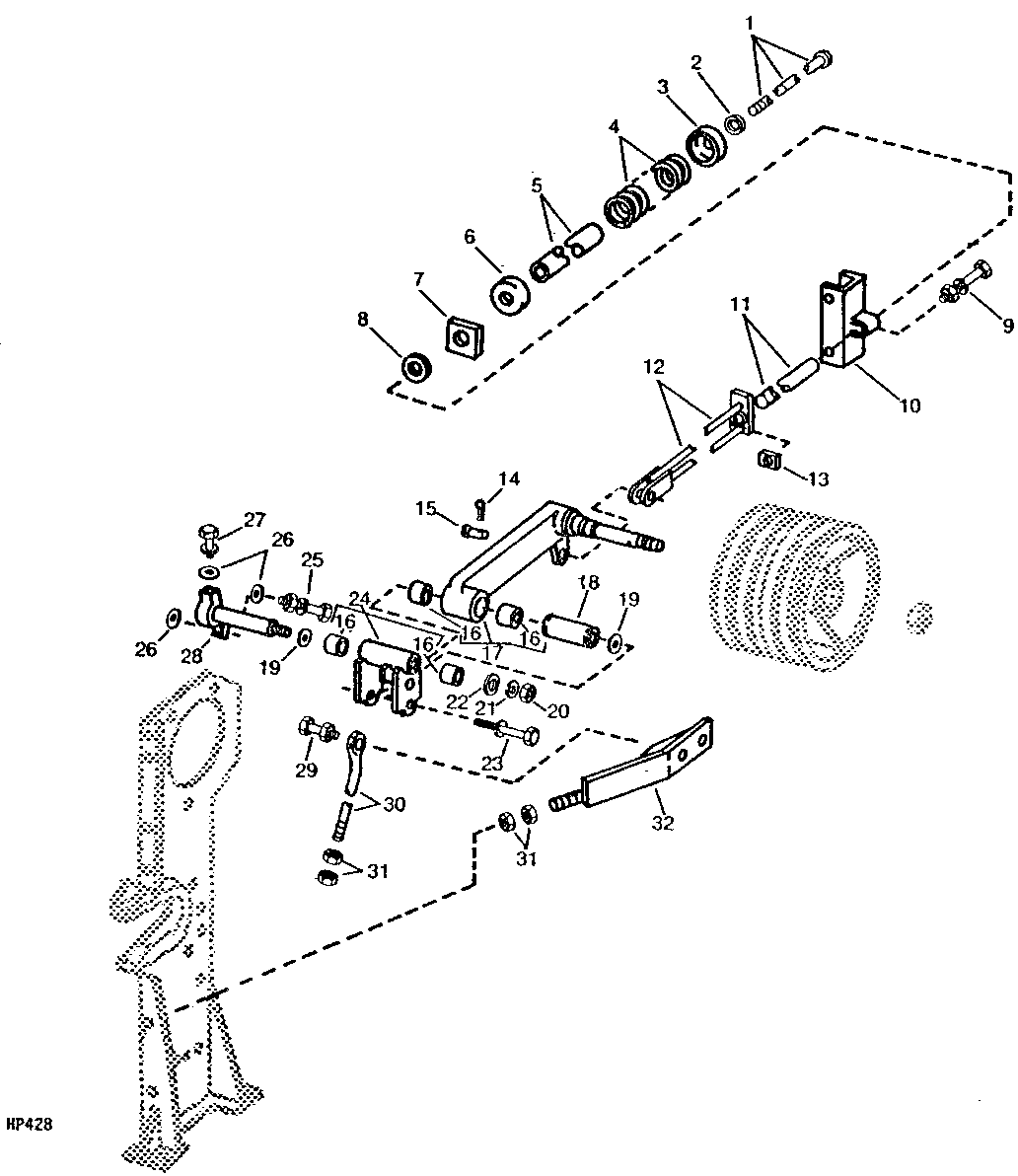

HYDROSTATIC DRIVE BELT TENSIONING MECHANISM
