Открытый узел

GRAIN TANK SKIRTS

GRAIN TANK SKIRTS

GRAIN TANK SKIRTS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

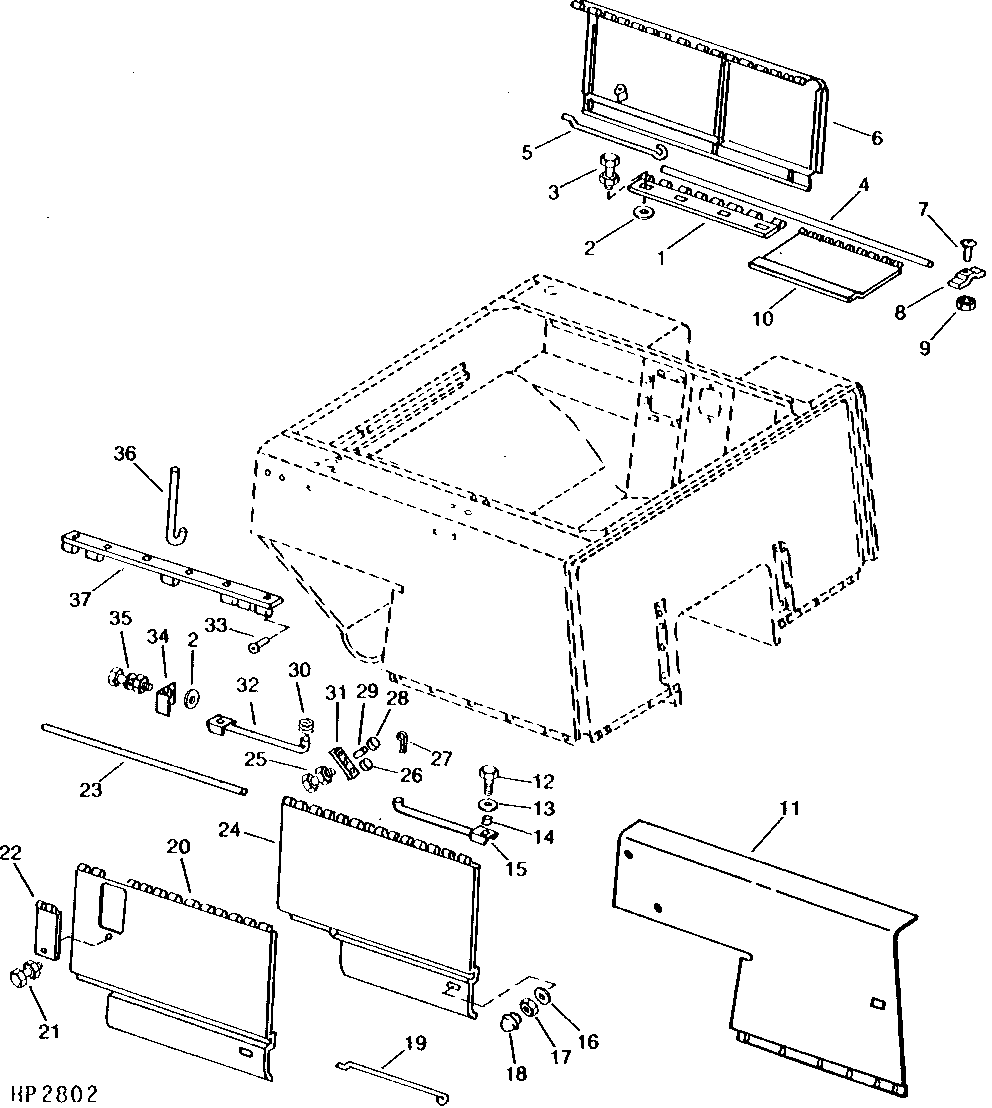

GRAIN TANK SKIRTS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H99598	1	Hinge	RH
2	24H1136	8	Washer	11/32" X 11/16" X 0.065"
3	N10213	4	Lock Nut	-
3	N10212	4	Self-Locking Screw	-
4	H99599	1	Pin	-
5	H99933	1	Rod	-
6	AH98094	1	Panel	-
6	AH99694	1	Panel	(DIP AND POUR ELEVATOR)
7	H86858	2	Screw	SELF-LOCKING, (SUB N14820)
7	N14820	2	SELF-LOCKING SCREW	-
8	H99600	1	Clamp	-
9	N10217	2	Lock Nut	-
10	H99597	1	Door	ELEVATOR ACCESS
11	AH98144	1	Sheet	LH
12	19H3374	1	Cap Screw	5/16" X 1-1/4", 5/16" X 1-1/4"
13	N100007	1	Washer	(SUB 24H1351, THIS APPLICATION)
13	24H1351	1	Washer	9/16" X 1-1/2" X 0.164"
14	28H1861	1	Washer	0.364" X 0.540" X 7/32"
15	AH97277	2	Latch	-
16	24H1224	1	Washer	11/32" X 1" X 1/16"
17	14H882	1	Nut	5/16"
18	H29296	1	Knob	-
19	H100641	1	Hook	(USE WITH TRACKS)
20	AH98142	1	Door	(USE WITH TRACKS)
21	12H302	1	Lock Washer	1/4"
21	P41706	1	Nut	SELF-LOCKING
21	19H1227	1	Cap Screw	1/4" X 1/2"
22	H100410	1	Door	RESERVOIR
23	H79410	1	Pin	CUT TO 1190 MM (47"), (MAKE FROM H86290)
24	AH98143	1	Door	-
25	19H1731	1	Cap Screw	3/8" X 1"
25	H99923	1	Lock Nut	-
26	24H1305	2	Washer	13/32" X 13/16" X 0.065"
27	11H211	2	COTTER PIN	1/8" X 3/4"
28	24H1307	1	Washer	13/32" X 1" X 1/16"
29	28H1518	1	Washer	0.493" X 0.675" X 5/16"
30	F1463R	2	Spring	-
30	H22292	1	Spring	-
31	H100002	1	Strap	-
32	AH97277	2	Latch	-
33	H65108	10	Screw	SELF-TAPPING
34	H100333	1	Angle	STRIKER
35	03H1540	2	Bolt	5/16" X 3/4"
35	12H303	2	Lock Washer	5/16"
35	14H785	2	Nut	5/16"
36	H93606	1	Pin	-
37	H98358	1	Hinge	-
