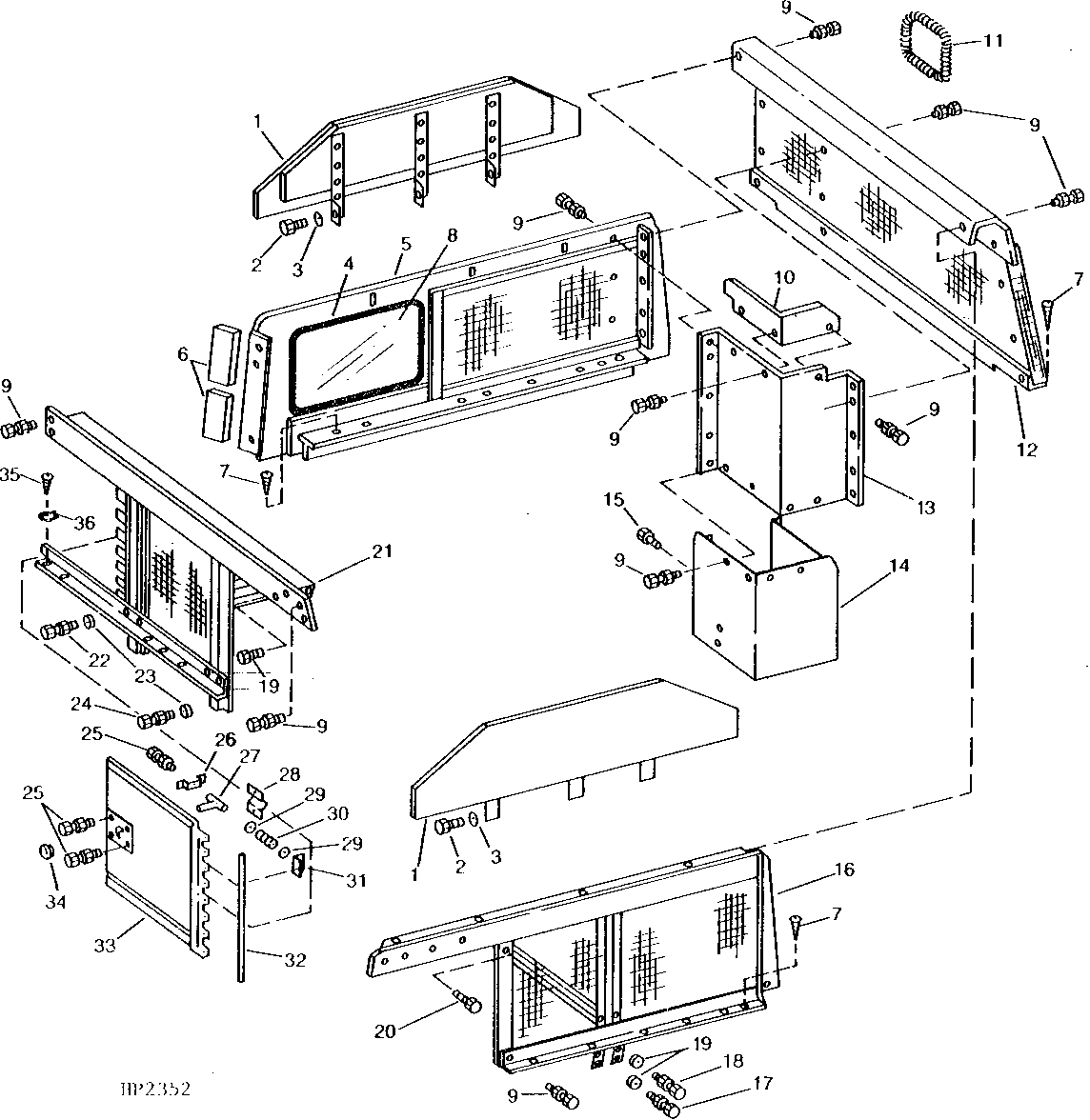

GRAIN TANK EXTENSIONS AND FLIP - UPS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH112051	2	Extension	-
1	AH98258	2	Extension	(SUB AH112051)
2	T16464	6	Lock Nut	7.925 mm (5/16")
2	19H1905	6	Cap Screw	5/16" X 1"
3	M80072	12	Washer	(SUB B27370)
3	B27370	12	Washer	-
4	H100460	1	Isolator	-
5	AH98178	1	Frame	FRONT
6	-	2	Part 9	(CUT FROM H81330)
7	H65108	25	Screw	SELF-TAPPING
8	H60061	1	Windowpane	-
9	N10212	37	Self-Locking Screw	-
9	N10213	37	Lock Nut	-
10	H93812	1	Extension	UPPER MUFFLER
11	-	1	Part 15	(CUT FROM H88857)
12	AH97060	1	Frame	RH
13	H98616	1	Shield	UPPER MUFFLER
14	H95792	1	Shield	LOWER MUFFLER
15	N10212	4	Self-Locking Screw	-
16	AH98209	1	Frame	REAR, (SUB AH126585, (2) A22698 AND (2) N167650)
16	AH126585	1	Frame	(USE WITH (2) A22698 AND (2) N167650)
17	19H1936	4	Cap Screw	3/8" X 3/4"
17	12H304	4	Lock Washer	3/8"
18	19H1936	2	Cap Screw	3/8" X 3/4"
18	12H304	2	Lock Washer	3/8"
18	14H812	2	NUT	3/8"
19	24H1305	6	Washer	13/32" X 13/16" X 0.065"
20	H81101	4	Screw	SELF-TAPPING
21	AH96714	1	Frame	LH
22	19H1900	4	Cap Screw	5/16" X 3/4"
22	12H303	4	Lock Washer	5/16"
22	14H785	4	Nut	5/16"
23	24H1136	8	Washer	11/32" X 11/16" X 0.065"
24	19H1900	4	Cap Screw	5/16" X 3/4"
24	12H303	4	Lock Washer	5/16"
25	03H1540	6	Bolt	5/16" X 3/4"
25	N10213	6	Lock Nut	-
26	H100626	1	Bracket	-
27	AH99436	1	Latch	-
28	H100624	1	Cover	-
29	24H1211	2	Washer	9/16" X 1-3/8" X 0.105", 9/16" X 1-3/8" X 0.105"
30	F1463R	1	Spring	-
31	H100629	1	Angle	-
32	H83167	1	DOWEL PIN	-
32	H130645	1	Pin	(MAKE FROM H78505) CUT TO 575 MM (23")
33	AH97303	1	Door	(SUB H102343)
33	H102343	1	Door	(SUB H112728)
33	H112728	1	Door	-
34	H29296	1	Knob	-
35	H76139	5	Screw	-
35	H83567	5	Screw	-
36	24H1308	5	Washer	13/32" X 1" X 0.134"
..	H81330	1	Isolator	5 MM X 13 MM X 3048 MM (3/16" X 1/2" X 120" LONG)

GRAIN TANK EXTENSIONS AND FLIP - UPS
